Шкаф в нишу ABB Mistral41 18М прозрачная дверь, клеммы (1SLM004101A1204)

Артикул:

1SLM004101A2204

Производитель: ABB (АББ)

Общее число модулей — 18

Встраиваемый распределительный электрический шкаф с клеммным блоком ABB Mistral41 (IP41) на 18 модулей с прозрачной дверцей

Ключевые характеристики

БрендABB

Общее число модулей18

Наличие клеммниковДа

Установка Скрытая

Материал двериПрозрачный пластик

Материал корпусаПластик

Все характеристики ›

Описание

Встраиваемый распределительный электрический шкаф с клеммным блоком ABB Mistral41 (IP41) на 18 модулей с прозрачной дверцей 1SLM004101A2204

Новейшая серия электрических щитков Mistral 41 скрытого монтажа даёт потребителям небывалую до сих пор свободу и гибкость в распределении электрической энергии в жилых зданиях. Данные изделия были разработаны с нуля, опираясь на богатейший опыт инженеров компании АВВ и наших партнеров. Широчайшая линейка оборудования от 4 до 72 модулей удовлетворит даже самых требовательных заказчиков. Мы предусмотрели возможность устанавливать шкафы в стены из кирпича, бетона, дерева, гипсокартона и других материалов. Оптимальная глубина бокса позволит без труда разместить в нем любое оборудование. Экономия времени и удобство монтажа, элегантный внешний вид и технические инновации - всем этим вы сможете воспользоваться, приобретая шкафы серии Mistral.

Дверь открывается на 180°, что делает обслуживание шкафа более удобным.

Шкаф поставляется с тремя типами дверей,прозрачная, белая в цвет корпуса и зелёная.

Инженерам АВВ удалось найти идеальное сочетание внутреннего пространства и габаритных размеров шкафа.

Двери могут открываться как в левую так и в правую стороны - благодаря абсолютной симметрии шкафа.

Шкафы могут соединяться в ряд, сохраняя при этом степень защиты IP41 (при помощи соединительного элемента 1SLM004100A1949)

Все шкафы комплектуются специальной картонной крышкой, для предотвращения попадания внутрь шкафа штукатурки и строительного мусора при монтаже основания в стену.

Один и тот же аксессуар служит для соединения двух шкафов в ряд по вертикали или для надежного закрепления гофрированных труб у основания шкафа.

Внутри шкафа предусмотрена установка горизонтальных перегородок.

Два вида фланцев сделаны полностью съёмными. С мелкими насечками для введения проводов в твердых стенах и с намеченными отверстиями для гофрированных труб различного диаметра, используемых в основном в пустотелых стенах.

Дин-рейки могут устанавливаться в нескольких положениях по глубине, что позволяет без труда устанавливать модульное оборудование серий S200 и S800 в один шкаф.

Крышки закрывающие винты выпонены таким образом, что их невозможно потерять.

В нижней части шкафа предусмотрена возможность установки держателя для клеммных блоков. (Сверху и снизу шкафа начиная с 12 модулей).

Если основание бокса установлено в стене не ровно, не беда, на лицевой панели шкафа предусмотрены компенсационные отверстия.

Новые шкафы Mistral поставляются с обновленными клеммными блоками. Универсальные клеммы N/PE могут быть как самозажимными (до 63 А) так и винтовыми (до 100 А).

Технические характеристики шкафов АВВ:

серия - Mistral
габариты (ШхВхГ) - 430x250x108 мм
ёмкость (в модулях 18 мм) - 18
тип - внутреннего монтажа
степень защиты - IP41

Характеристики

Бренд	ABB
Общее число модулей	18
Наличие клеммников	Да
Установка	Скрытая
Материал двери	Прозрачный пластик
Материал корпуса	Пластик
Количество DIN-реек	1
Степень защиты IP	41

Классификация ETIM

ETIM

Способ монтажаСкрытой установки

Количество рядов1

Модульная ширина (общ. кол-во модульных расстояний)18

Тип крышки (наружной)Дверь (-ца)

С замкомДа

Материал корпусаПластик

Высота250 мм

Ширина430 мм

Глубина108 мм

Глубина установочная (встраив.)- мм

Внутр. глубина- мм

DIN-рейкаДа

С монтажной платой/панельюНет

ЦветСерый

Номер цвета RAL7035

Степень защиты (IP)IP41

Возможность расширенияДа

EMC-исполнение (электромагнитная совместимость)-

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Фото, видео и документы

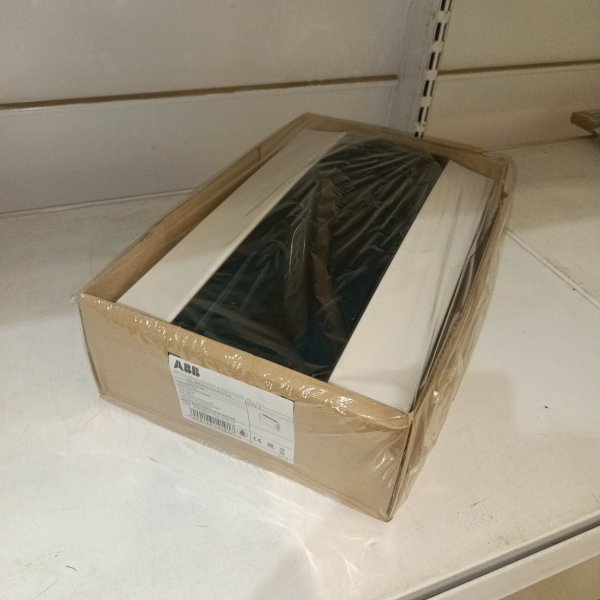

1SLM004101A2204 Шкаф в нишу ABB Mistral41 18М прозрачная дверь, клеммы (1SLM004101A1204) фото 1
