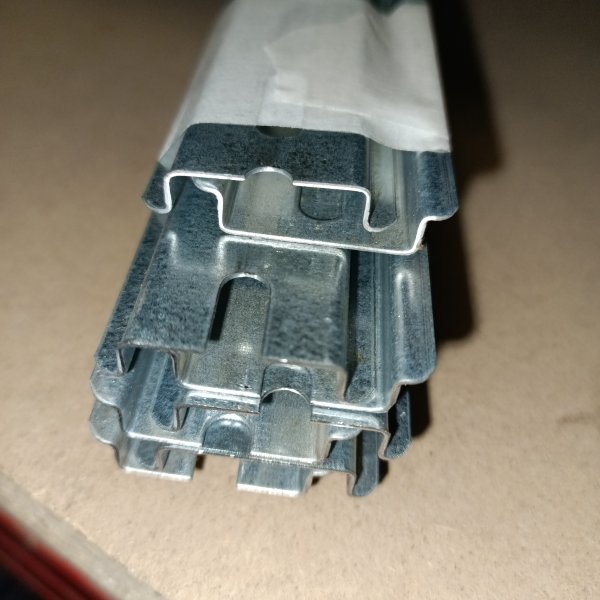

DIN-рейка EKF 500мм перфорированная 7,5x35мм толщина 0,8мм adr-50

DIN-рейка — та самая мелочь, на которой держится порядок в щите. Если рейка «гуляет» или гнется при затяжке, дальше начинает плясать весь монтаж: автоматы стоят криво, модулька смещается, провода тянут клеммы. EKF adr-50 — перфорированная DIN-рейка длиной 500 мм под стандартную «омегу» 35 мм, удобная для сборки небольших щитов и постов управления.

Где применяется
Ставят в распределительных щитах квартир и частных домов, в этажных щитках, в шкафах автоматики на небольших объектах, в шкафах управления насосами, вентиляцией, освещением. По сути везде, где нужно аккуратно и быстро посадить на одну линию модульные аппараты и клеммы: автоматы, УЗО/дифы, реле, контакторы в модульном исполнении, клеммники и интерфейсные модули.

Ключевые характеристики

• Бренд: EKF
• Артикул производителя: adr-50
• Длина: 500 мм — удобно, когда щит небольшой и не хочется пилить метровую рейку
• Профиль: 35 мм (типовая DIN-рейка под модульное оборудование)
• Исполнение: перфорированная — крепеж ставится без разметки и сверления
• Габариты профиля: 7,5×35 мм
• Толщина металла: 0,8 мм

Практические особенности
Перфорация здесь реально экономит время: подкинул рейку, поймал уровень, прихватил саморезами — и можно сразу защелкивать аппараты. Длина 500 мм часто попадает «в размер» для компактных щитов на 12–24 модуля, а если нужно короче — такую рейку проще подрезать и ровно обработать край. Толщина 0,8 мм — нормальный рабочий вариант для бытовых и легких промышленных шкафов: при грамотном количестве точек крепления рейка держит ряд автоматов без ощущения, что конструкция хлипкая.

Что делает и как работает
DIN-рейка — это механическая база для модульных устройств. Аппарат цепляется верхним «крючком» за кромку профиля, затем защелкивается нижней пружинной лапкой. Благодаря стандартной геометрии 35 мм большинство модульных устройств садится без подгонки. Сама рейка крепится к монтажной панели или к корпусу щита через отверстия перфорации, распределяя нагрузку от оборудования и удерживая его в одной плоскости — это важно и для внешнего вида, и чтобы проводка не тянула клеммы на перекос.

Почему берут
Эту позицию часто выбирают за предсказуемость в сборке: стандартный профиль, нормальная толщина, перфорация под быстрый монтаж — без лишних танцев с разметкой. Плюс 500 мм — удобный формат, когда не хочется переплачивать за «запас» и потом хранить обрезки. В итоге получается аккуратная линия модульки, которую проще обслуживать: видно маркировку, легко снять/поставить аппарат, ничего не мешает при разводке проводов.

Рекомендации по применению
Крепите рейку минимум в нескольких точках по длине, особенно если планируется тяжелая группа (клеммы, реле, контактор) — так она не будет пружинить при защелкивании аппаратов и затяжке клемм. После подрезки обязательно снимайте заусенцы: это и руки бережет, и изоляцию проводов. При сборке оставляйте небольшой технологический зазор по краям ряда и используйте ограничители (стопоры), чтобы аппараты не «ползли» при вибрации и обслуживании.
