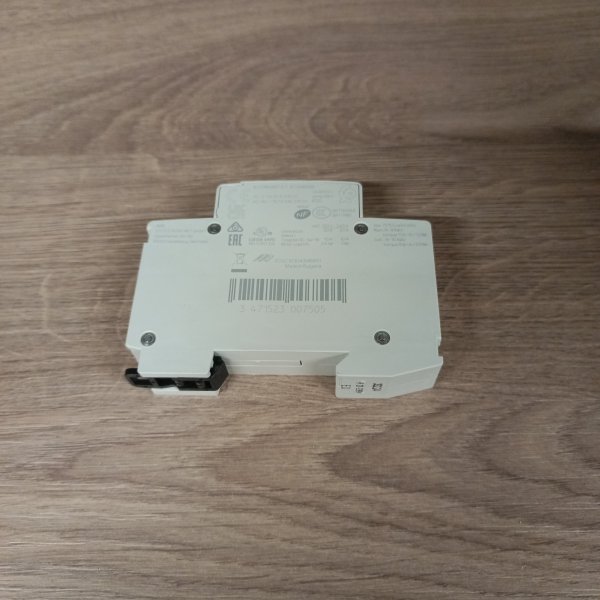

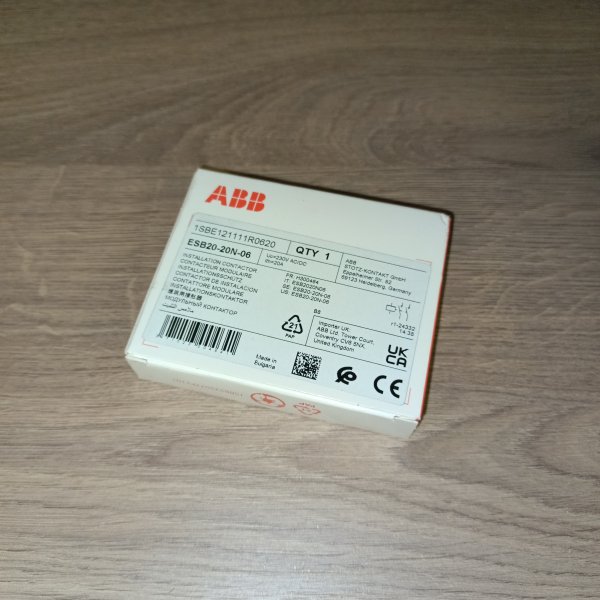

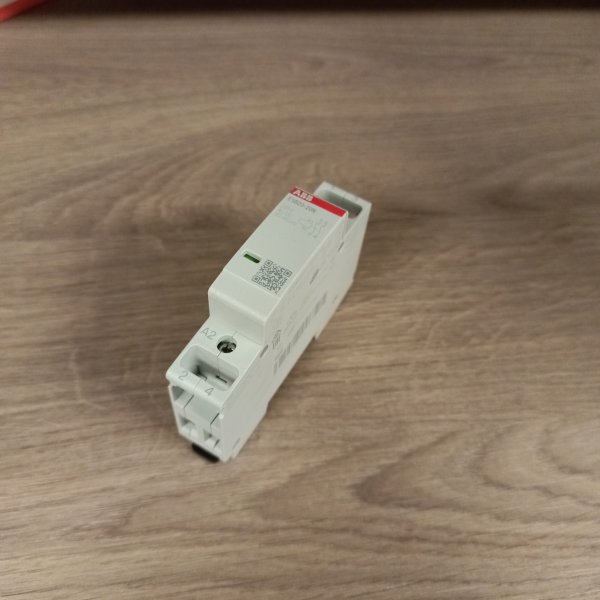

Контактор ESB20-20N-06 модульный (20А АС-1, 2НО), катушка 230В AC/DC 1 модуль 1SBE121111R0620

ESB20-20N-06 — это модульный контактор из линейки ABB ESB, который ставят туда, где нужно тихо и стабильно коммутировать нагрузку, не городя силовой шкаф. По ощущениям в работе он ближе к «аккуратному реле на DIN-рейку», только с нормальным запасом по ресурсу и с понятной силовой частью на 20 А (AC-1).

Чаще всего такой контактор берут для щитов квартир и домов, небольших коммерческих объектов и инженерки: управление освещением группами, включение/отключение розеточных линий по сигналу, коммутация электрических конвекторов, тёплых полов через термостат, запуск вытяжки или приточки, включение бойлера по таймеру. В автоматизации он отлично подходит как «исполнитель»: когда есть команда с реле, контроллера, таймера или датчика, а силовую часть хочется сделать надежно и аккуратно.

Ключевые характеристики, на которые обычно смотрят:

• Ток по категории AC-1: 20 А — это про активные нагрузки (нагреватели, лампы накаливания, большинство бытовых сценариев без тяжелых пусков).
• Контакты: 2 нормально открытых (2НО) — одновременно коммутирует две линии/полюса.
• Катушка управления: 230 В AC/DC — удобно, когда управление может быть как от переменного, так и от постоянного напряжения (зависит от схемы, питания контроллера и т.п.).
• Исполнение: модульное, ширина 1 модуль — экономит место в щите, особенно когда счёт идёт на каждый модуль.
• Артикул производителя: 1SBE121111R0620 — полезно, если подбираете точно по проекту или замену «один в один».

По конструкции он рассчитан именно на монтаж в распределительный щит: ставится на DIN-рейку, силовые клеммы и клеммы катушки расположены логично, без экзотики. Один модуль — реальная практическая выгода: контактор можно добавить в уже набитый щит без перекомпоновки, а проводку уложить так, чтобы не превращать всё в «комок». Два НО-контакта часто выручают, когда нужно одновременно разорвать фазу и ноль, либо коммутировать две независимые группы одним сигналом.

Что он делает и как это работает по сути: на катушку приходит управляющее напряжение 230 В — контактор срабатывает и замыкает силовые контакты, подавая питание на нагрузку. Управление и силовая цепь при этом разделены: слабый управляющий сигнал не тянет на себе ток нагрузки, за это и ценят контакторы в щитовой логике. Когда напряжение с катушки снимается — контакты размыкаются и нагрузка обесточивается.

Что важно понимать про «защищает»: контактор не заменяет автомат и не играет роль УЗО. Он не рассчитан отключать токи короткого замыкания и не «лечит» перегрузку — для этого в схеме остаются автоматические выключатели и/или дифзащита. Зато он грамотно выполняет коммутацию и позволяет вынести управление в удобную точку: таймер, термостат, реле времени, контроллер умного дома, кнопочный пост.

Почему его берут на практике: потому что это компактный 1‑модульный контактор с понятным номиналом 20 А по AC‑1 и универсальной катушкой 230 В AC/DC. Он хорошо ложится в бытовые и «малые» щиты, где нужно не силовое реле на коленке, а аккуратное решение на DIN-рейке, которое можно обслуживать и читать по схеме через годы. Плюс два НО — частый запрос, когда хочется коммутировать сразу две цепи без дополнительного промежуточного оборудования.

Рекомендации по применению: заранее определите тип нагрузки. Если это нагрев и прочая активная нагрузка — номинал AC‑1 обычно читается прямо. Если планируются двигатели, насосы, компрессоры или свет с заметными пусковыми токами — лучше свериться с категорией применения и подобрать контактор по реальному режиму (или заложить запас и правильную защиту). Катушку 230 В подключайте через управляющий аппарат, рассчитанный на эту цепь (термостат/реле/контроллер), а силовую часть обязательно защищайте автоматом по кабелю. При монтаже в щите оставьте немного воздуха для укладки проводов: компактность в 1 модуль удобна, но аккуратная коммутация всегда выигрывает по надежности.
