Распределительный блок на DIN-рейку в корпусе 3L+PEN 4х7 ИЭК 100А
Описание
Распределительный блок на DIN-рейку в корпусе 3L+PEN 4х7 ИЭК 100А YND10-4-07-100
Шины выполнены из высококачественной латуни, изолирующая задняя панель и прозрачная защитная крышка выполнены из самозатухающего пластика. Применяются при комплектации щитового оборудования для подсоединения нулевого провода (нулевая рабочая шина), провода заземления и фазных проводников.
- Способы установки:
- На монтажную DIN-рейку 35 мм
- На панель щита двумя винтами
Каждая шина отдельно изолирована.Кросс-модули изготавливаются с двумя или четырьмя шинами, рассчитанными на токи до 100 А и 125 А.
- Характеристики:
- Номинальный ток: 100А
- Количество кабельных выводов: 7
- Номинальное напряжение: 400В
- Максимальное поперечное сечение проводника: 10-25мм2
- Температура эксплуатации:от +20 до +40 °C
- Количество шин: 4
- Степень защиты: IP20
- Номинальное напряжение изоляции Ui: 500В
- Назначение шины: L+PEN
Характеристики
| Бренд | IEK |
| Количество полюсов | 4 |
| Количество подключений на полюс | 7 |
| Номинальный ток | 100 А |
| Модульная ширина | 4 |
| Крепление | Монтажная пластина |
| Крепление | DIN-рейка |
Классификация ETIM
ETIMОбзор от AI
Шины на DIN-рейку в корпусе (кросс-модуль) IEK 3L+PEN 4х7 — распределительный кросс-модуль в изолированном корпусе для удобного и аккуратного разветвления проводников в электрическом щите. Решение предназначено для монтажа на DIN-рейку и позволяет организовать распределение фазных линий и проводника PEN с нескольких входов на группу отходящих линий. Такой модуль помогает упорядочить разводку, ускоряет сборку щита и повышает удобство обслуживания.
Артикул производителя: YND10-4-07-100
Бренд: IEK
Где используется
- Вводно-распределительные щиты (ВРУ) и распределительные щиты (ЩР) в жилых и коммерческих объектах.
- Щиты учета и щиты автоматики, где требуется компактная и безопасная коммутация нескольких линий.
- Сборка групповых линий: раздача питания на автоматы, УЗО/диффавтоматы, клеммные группы.
- Организация шинного распределения 3-фазной сети с выделенной клеммой/шиной PEN (в зависимости от принятой схемы питания).
Основные характеристики
- Тип изделия: шины на DIN-рейку в корпусе (кросс-модуль).
- Исполнение: 3L + PEN.
- Конфигурация: 4х7 (4 шины по 7 подключений).
- Монтаж: на DIN-рейку.
- Материал корпуса: изолированный (для повышения безопасности и защиты от случайного контакта).
- Назначение: распределение/разветвление проводников питания внутри щита.
- Производитель: IEK.
- Артикул: YND10-4-07-100.
Особенности и преимущества
- Аккуратная разводка в щите: помогает структурировать подключения и снизить количество «скруток» и переходных соединений.
- Быстрый монтаж: установка на DIN-рейку упрощает компоновку и замену узла при обслуживании.
- Изолированный корпус: снижает риск случайного прикосновения к токоведущим частям и повышает общую безопасность сборки.
- Удобное распределение линий: несколько точек подключения для каждой шины позволяют подключать группу отходящих проводов без лишних промежуточных клемм.
- Подходит для щитовой сборки: практичное решение для типовых задач электромонтажа в распределительных щитах.
Совместимость и рекомендации по применению
- Используется в щитах с DIN-рейкой стандартного формата.
- Рекомендуется применять наконечники (НШВИ/НКИ) при подключении многожильных проводников для надежного контакта.
- Подбор сечения подключаемых проводов и допустимых токовых нагрузок следует выполнять по проекту и по данным производителя для артикула YND10-4-07-100.
- При работе с PEN/PE/N придерживайтесь принятой в объекте схемы заземления и требований ПУЭ.
Кратко о монтаже
- Отключите питание и убедитесь в отсутствии напряжения.
- Зафиксируйте кросс-модуль на DIN-рейке в выбранном месте щита.
- Подведите входные проводники (фазы и PEN согласно схеме) и затяните зажимы.
- Подключите отходящие линии к соответствующим шинам, соблюдая маркировку и распределение групп.
- Проверьте качество затяжки, отсутствие оголенных участков и выполните контрольное протягивание соединений.
Важно
- Монтаж должен выполняться квалифицированным специалистом с соблюдением норм электробезопасности.
- Точные электротехнические параметры (номинальный ток, допустимые сечения, материал токоведущих шин и т.п.) уточняйте в технической документации IEK по артикулу YND10-4-07-100.
Фото, видео и документы
Вопрос-ответ

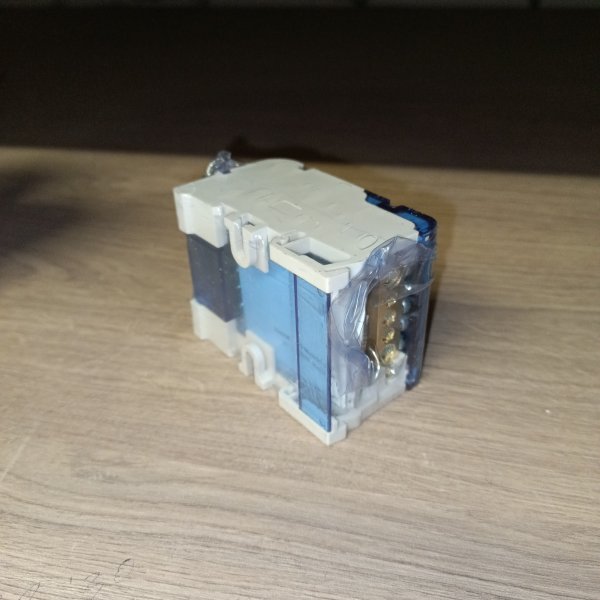

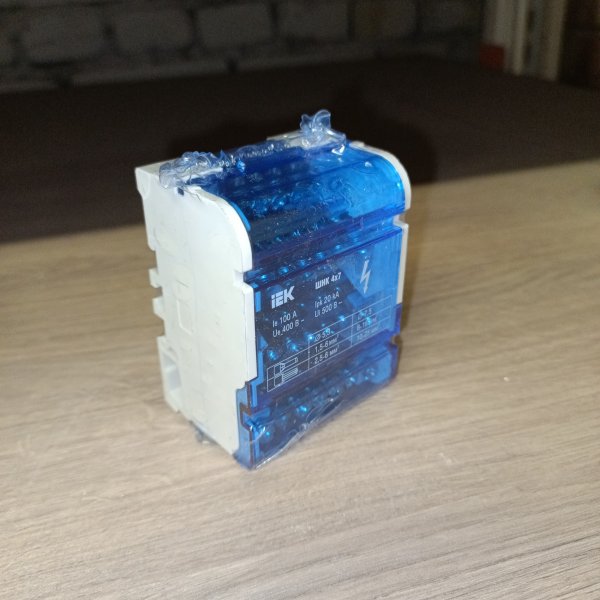

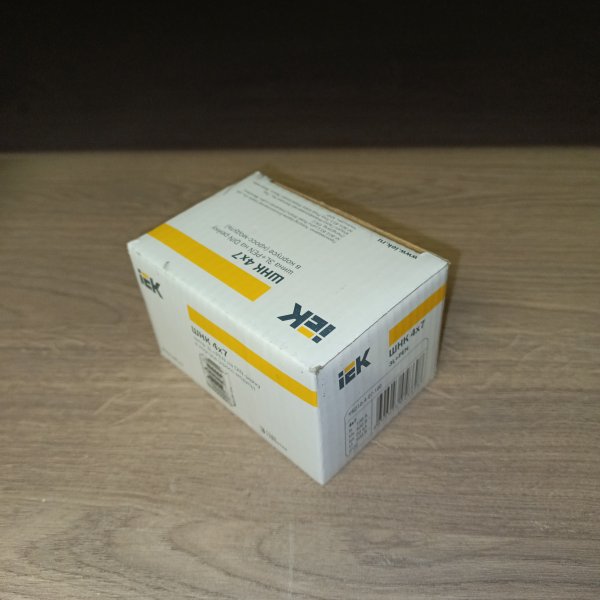

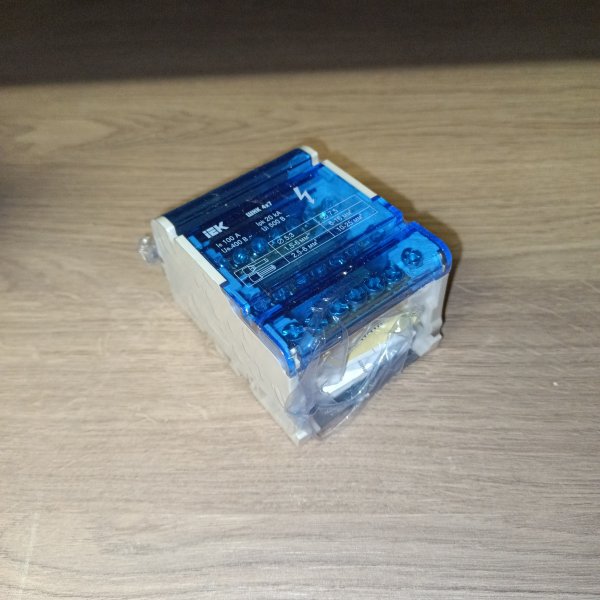

Отзывы покупателей · 5
5 ★★★★★Главное его преимущество конечно цена.
Брал его раз 10 - не разу не было нареканий. Рекомендую.
Помимо привлекательной цены обладает еще одним преимуществом. По сравнению с аналогом от Шнайдера и Легранда, которые имеют ширину 71 и 70 мм соответственно, у ИЕК ширина 65мм. Это позволяет "впихнуть" его туда, где конкуренты не поместятся. Например, в тот же ABB Mistral шириной в 12 модулей, когда на DIN рейке уже стоит 3-х полюсный вводной автомат и 3 реле напряжения по 2 модуля, т.е. занято 9 модулей и свободными остаются 3 модуля.
Отличное соотношение цена-качество! На мой взгляд, совершенно
нет смысла переплачивать за дорогостоящий бренд .
Кросс-модуль понравился. Легко открывается. Удобно крепятся провода. Крепко сидит на дин-рейке. Цена доступная.
Отличный модуль! обжатый кабель 16мм2 влезает без проблем. Компактный.
