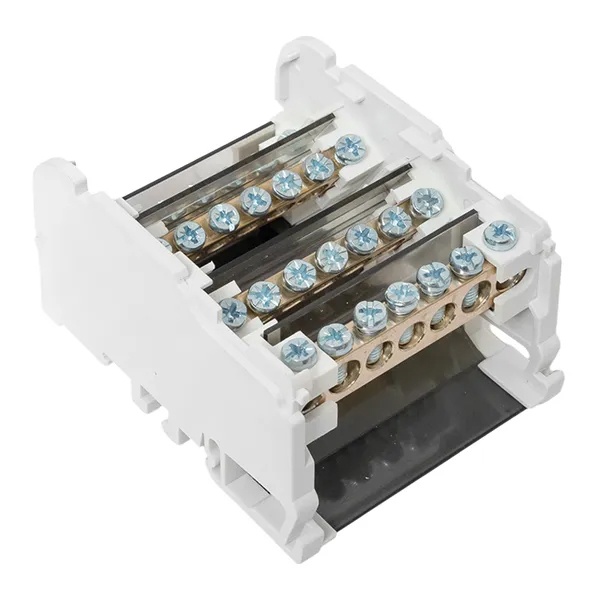

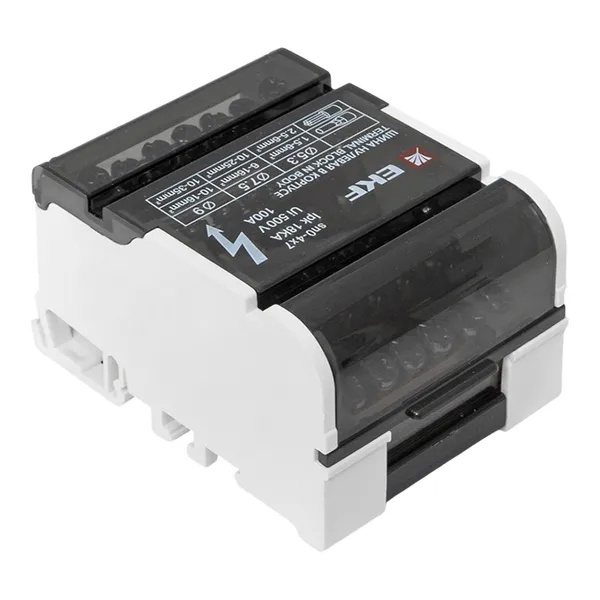

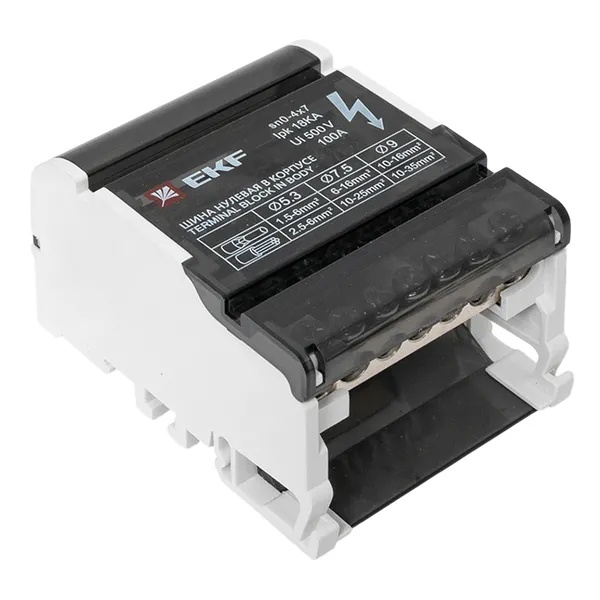

Четырехполюсная шина нулевая в корпусе (4х7) ЭКФ PROxima, номинальный ток 100 Ампер
Описание

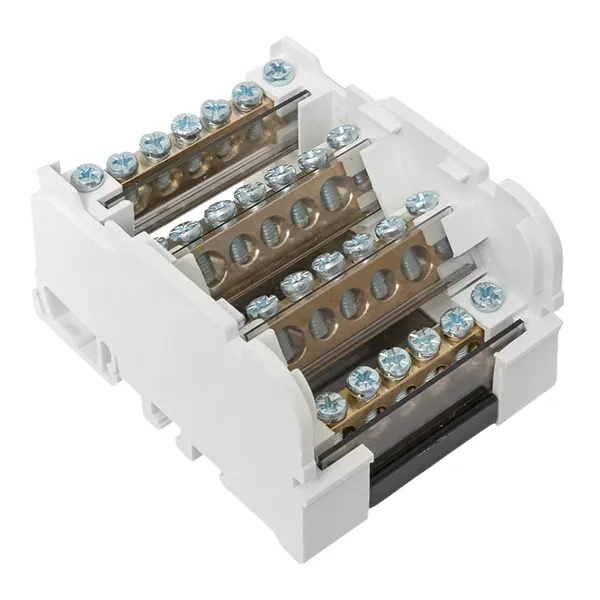

Четырехполюсная шина нулевая в корпусе (4х7) ЭКФ PROxima, номинальный ток 100 Ампер sn0-4x7
Нулевые шины в корпусе (кросс-модули) EKF PROxima используются в щитовом оборудовании для подключения нулевых рабочих (N) и нулевых защитных (PE) проводников. Допускается применение кросс-модулей в качестве фазных проводников.
- Преимущества:
- Надежное крепление шины в корпусе изделия
- Надежная изоляция корпуса от прикосновений
- Увеличенная толщина корпуса
- Корпус выполнен из пластика, не поддерживающего горение

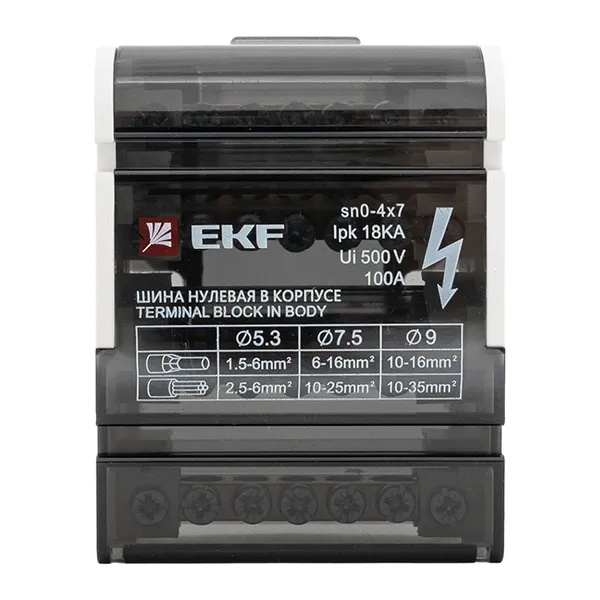

- Передний защитный экран обеспечивает защиту от прикосновений

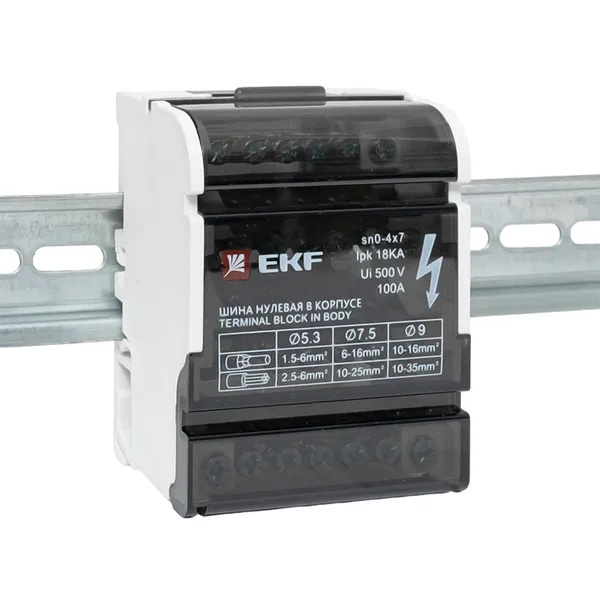

- Универсальное крепление: на монтажную панель, на DIN-рейку 35 мм

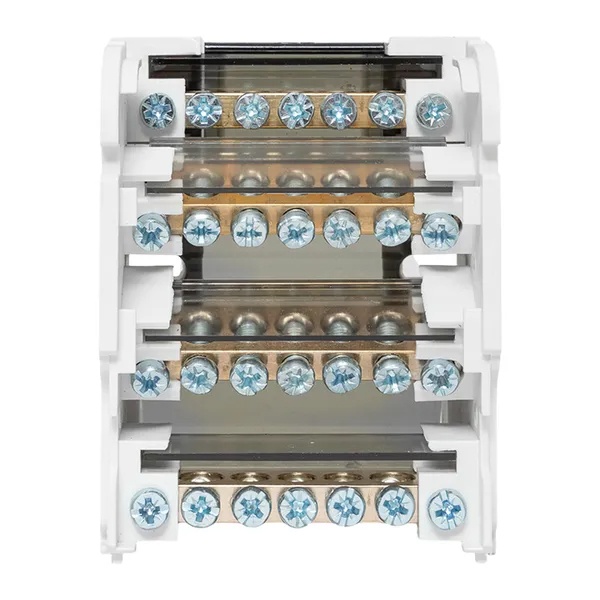

- Контактная часть выполнена из электротехнической латуни
- Характеристики:
- Количество полюсов: 4
- Количество зажимов на 1 полюс: 7
- Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником: 1,5...16 мм2
- Поперечн. сечение жесткого проводника (одно-/многопроволочного): 2,5...25 мм2
- Макс. номин. ток: 100 А
- С N-шиной
- Ширина: 65 мм
- Высота: 87 мм
- Глубина: 50 мм
Характеристики
| Бренд | EKF |
| Количество полюсов | 4 |
| Количество подключений на полюс | 7 |
| Номинальный ток | 100 А |
| Модульная ширина | 4 |
| Крепление | DIN-рейка |
| Крепление | Монтажная пластина |
Классификация ETIM
ETIMОбзор от AI
Название: Модульный распределительный блок (кросс-модуль) EKF 4х7 контактов 100A
Артикул производителя: sn0-4x7
Бренд: EKF
Модульный распределительный блок EKF 4х7 контактов 100A предназначен для удобного и безопасного распределения электрической энергии в щитах и шкафах низкого напряжения. Устройство выполняет функцию кросс-модуля: принимает питание от вводного автомата или шины и раздает его на несколько отходящих линий, обеспечивая аккуратный и структурированный монтаж.
Конструкция блока рассчитана на установку на стандартную DIN-рейку и максимально упрощает подключение проводников за счет понятного расположения клемм и надежных винтовых зажимов. Применение распределительного блока позволяет сократить количество проводов, улучшить обзорность схемы и повысить безопасность эксплуатации электроустановки.
Область применения:
- Распределительные щиты в жилых и офисных зданиях
- Этажные и квартирные щитки
- Щиты учета и распределения электроэнергии
- Электрощиты в промышленных и коммерческих объектах
- Щиты для систем освещения, розеточных групп и слаботочных линий
- Модульные шкафы автоматизации и управления
Распределительный блок EKF подходит для использования в сетях переменного тока низкого напряжения в составе систем электроснабжения жилых, административных и производственных помещений.
Особенности и преимущества:
- Компактное модульное исполнение для монтажа на DIN-рейку
- Номинальный ток 100 А – подходит для большинства бытовых и малых коммерческих щитов
- 4 полюса (4 входных/общих контакта) и 7 отходящих контактов на каждый полюс
- Упорядоченное распределение питания без громоздких перемычек и "скруток"
- Надежные винтовые клеммы с устойчивым контактом и минимальным переходным сопротивлением
- Сокращение времени монтажа и упрощение обслуживания электрощита
- Снижение вероятности нагрева и перегрузок за счет оптимального распределения нагрузки
- Удобное расположение клемм для подключения медных проводников и кабелей
- Корпус из износостойкого, негорючего и электроизолирующего материала
- Соответствие требованиям безопасности и стандартам низковольтного оборудования
Технические характеристики:
- Тип изделия: модульный распределительный блок (кросс-модуль)
- Бренд: EKF
- Артикул производителя: sn0-4x7
- Номинальный ток: 100 А
- Количество полюсов: 4
- Схема контактов: 4 х 7 контактов (4 общих, по 7 отходящих на полюс)
- Тип монтажа: на DIN-рейку
- Способ подключения: винтовые клеммы
- Применяемые проводники: медные (многопроволочные или однопроволочные, в соответствии с сечением по паспорту изделия)
- Область применения: распределительные щиты низкого напряжения
- Назначение: распределение питания по нескольким отходящим линиям
- Материал корпуса: изоляционный, стойкий к нагреву и воспламенению
- Климатическое исполнение: для эксплуатации в закрытых помещениях
Преимущества использования в щите:
- Сокращение количества проводов и перемычек между автоматическими выключателями
- Удобная группировка линий и наглядная структура электросхемы
- Уменьшение вероятности ошибочного подключения
- Упрощение модернизации и расширения щита – добавление новых линий без сложной переделки проводки
- Аккуратный внешний вид монтажного пространства
Рекомендации по монтажу и эксплуатации:
- Устанавливать блок на стандартную DIN-рейку в собранных распределительных щитах
- Подключение выполнять при снятом напряжении, квалифицированным персоналом
- Подбирать сечение проводников в соответствии с номинальным током 100 А и нормами ПУЭ
- Контролировать момент затяжки винтовых зажимов для обеспечения надежного контакта
- Периодически проводить визуальный осмотр клемм и отсутствие признаков перегрева
Модульный распределительный блок EKF 4х7 контактов 100A – практичное решение для аккуратной, безопасной и удобной организации питания в электрических щитах. Конструкция, рассчитанная на номинальный ток 100 А, делает его универсальным выбором для большинства бытовых и малых коммерческих установок, где требуется надежное распределение энергии по нескольким линиям.
