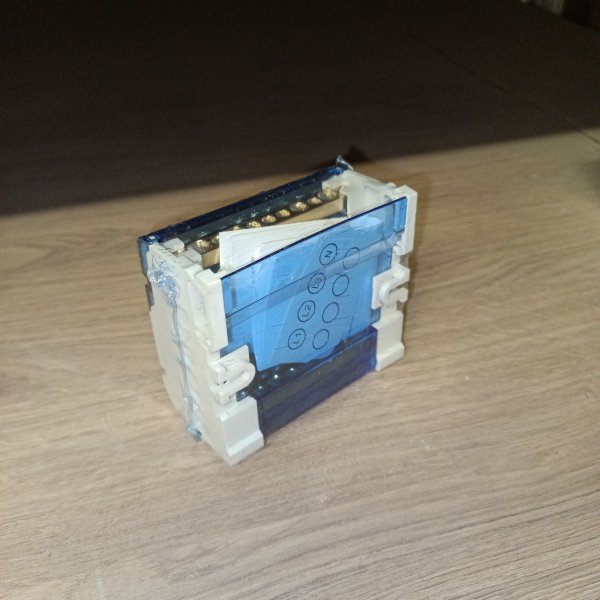

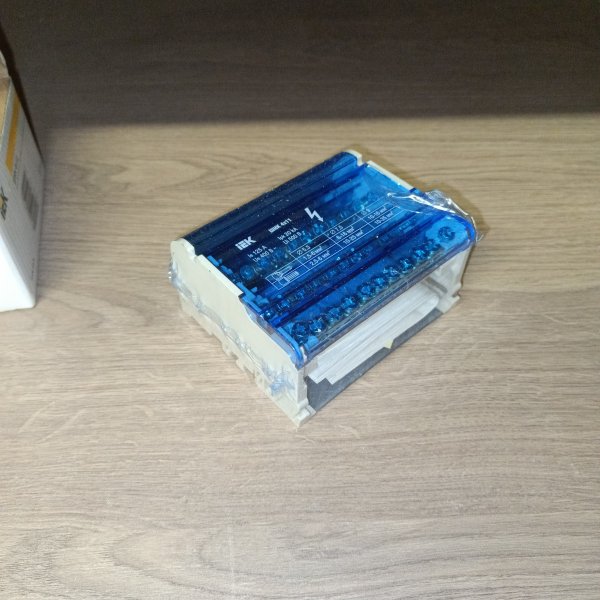

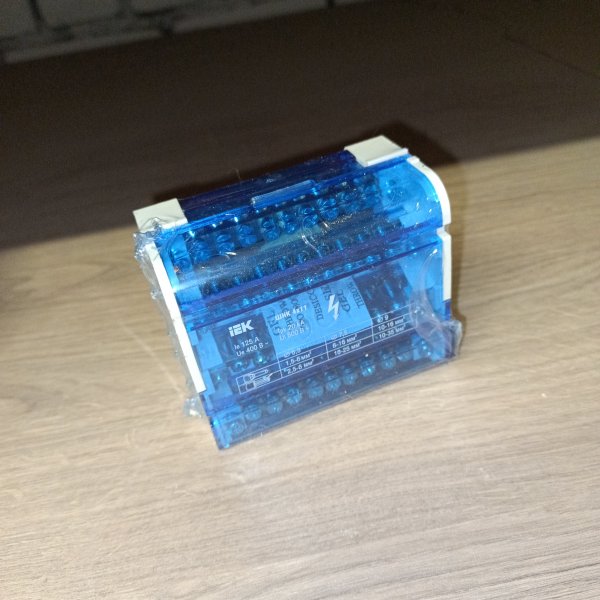

Распределительный блок на DIN-рейку в корпусе 3L+PEN 4х11 ИЭК 125А
Описание
Распределительный блок на DIN-рейку в корпусе 3L+PEN 4х11 ИЭК 125А YND10-4-11-125
Шины выполнены из высококачественной латуни, изолирующая задняя панель и прозрачная защитная крышка выполнены из самозатухающего пластика.Применяются при комплектации щитового оборудования для подсоединения нулевого провода (нулевая рабочая шина), провода заземления и фазных проводников.
- Способы установки:
- На монтажную DIN-рейку 35 мм
- На панель щита двумя винтами
Каждая шина отдельно изолирована.Кросс-модули изготавливаются с двумя или четырьмя шинами, рассчитанными на токи до 100 А и 125 А.
- Характеристики:
- Номинальный ток:125А
- Количество кабельных выводов:11
- Номинальное напряжение:400В
- Максимальное поперечное сечение проводника:10-25мм2
- Температура эксплуатации:от +20 до +40 °C
- Количество шин:4
- Степень защиты:IP20
- Номинальное напряжение изоляции Ui:500В
- Назначение шины:L+PEN
Характеристики
| Бренд | IEK |
| Количество полюсов | 4 |
| Количество подключений на полюс | 11 |
| Номинальный ток | 100 А |
| Модульная ширина | 6 |
| Крепление | DIN-рейка |
| Крепление | Монтажная пластина |
Классификация ETIM
ETIMОбзор от AI
Шины на DIN-рейку в корпусе (кросс-модуль) IEK 3L+PEN 4х11 предназначены для аккуратного и безопасного распределения проводников в электрических щитах. Модуль объединяет в одном корпусе несколько шин, позволяя удобно организовать разветвление питания и подключение групповых линий. Конфигурация 3L+PEN подходит для распределения трех фазных проводников и комбинированного PEN-проводника, что востребовано в вводно-распределительных щитах и щитах учета.
Корпус обеспечивает защиту токоведущих частей от случайного прикосновения и помогает поддерживать порядок в монтаже, упрощая обслуживание и повышая наглядность схемы подключения. Установка на DIN-рейку ускоряет сборку щита и позволяет легко размещать модуль рядом с автоматическими выключателями, УЗО, дифавтоматами и другой модульной аппаратурой.
- В квартирных и этажных распределительных щитах для распределения групповых линий.
- В вводно-распределительных устройствах (ВРУ) и щитах учета.
- В щитах частных домов, гаражей, мастерских и небольших коммерческих объектов.
- В системах с трехфазным вводом, где требуется отдельное распределение L1, L2, L3 и PEN.
- При модернизации щитов для повышения безопасности и упорядочивания проводников.
- Монтаж на DIN-рейку: быстрое крепление и удобная компоновка внутри щита.
- Корпус закрытого типа: снижает риск случайного контакта с токоведущими частями.
- Удобное распределение: помогает сократить количество перемычек и соединений.
- Наглядная структура подключения: проще диагностика и дальнейшее обслуживание.
- Подходит для трехфазных схем 3L+PEN: удобное разделение линий и распределение проводников.
- Решение от бренда IEK: совместимо с типовой модульной аппаратурой и стандартной компоновкой щитов.
| Тип изделия | Шины на DIN-рейку в корпусе (кросс-модуль) |
| Схема | 3L + PEN |
| Количество шин | 4 (L1, L2, L3, PEN) |
| Количество подключений | 4х11 |
| Монтаж | На DIN-рейку |
| Бренд | IEK |
| Артикул производителя | YND10-4-11-125 |
- Устанавливайте модуль в распределительный щит на DIN-рейку с учетом удобства подводов кабеля и маркировки линий.
- Перед монтажом обязательно отключайте питание и проверяйте отсутствие напряжения.
- Подключайте проводники согласно проекту и принятой схеме распределения (L1, L2, L3, PEN).
- После монтажа выполните протяжку контактных соединений и контроль качества подключения.
- Рекомендуется применять кабельные наконечники и маркировку проводников для надежности и удобства обслуживания.
- Кросс-модуль (шины на DIN-рейку в корпусе) IEK 3L+PEN 4х11
