Распределительный блок на DIN-рейку РБД-80А
Описание

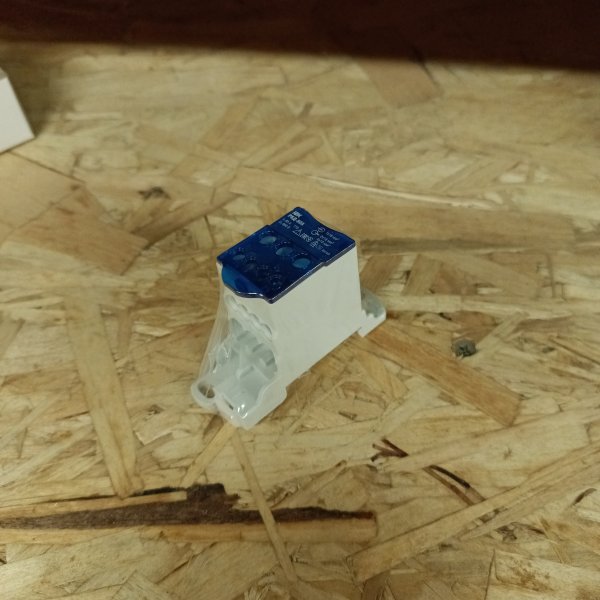

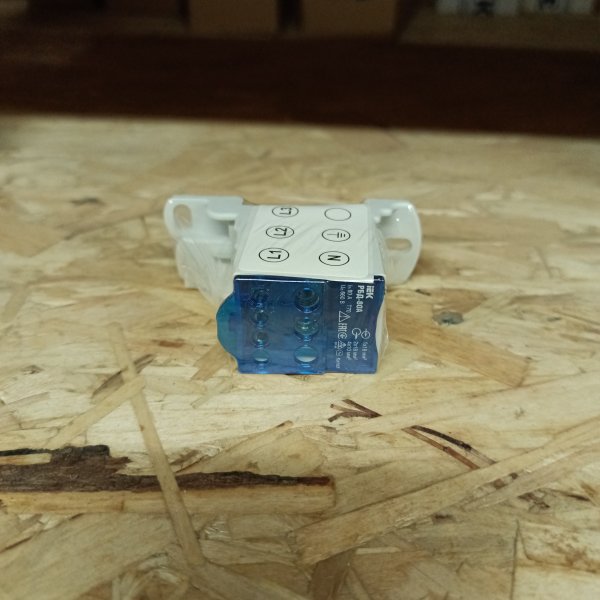

Распределительный блок на DIN-рейку РБД-80А RBD-80
Распределительные блоки РБД предназначены для использования в качестве клеммного зажима при подключении к проводнику большего сечения нескольких проводников меньшего сечения, для создания упорядоченных систем распределения в шкафах, для организации главной заземляющей шины.
Предназначены для монтажа на DIN-рейку или на монтажную панель как в силовых шкафах, так и в квартирных распределительных щитах, для работы в сетях с напряжением до 1000 В частоты 50 Гц при температуре окружающего воздуха от –40 до +70 °С.
Распределительные блоки РБД изготовлены из высококачественной латуни с нанесенным специальным защитным покрытием.Корпус выполнен из негорючего пластика.
- Способы подключения:

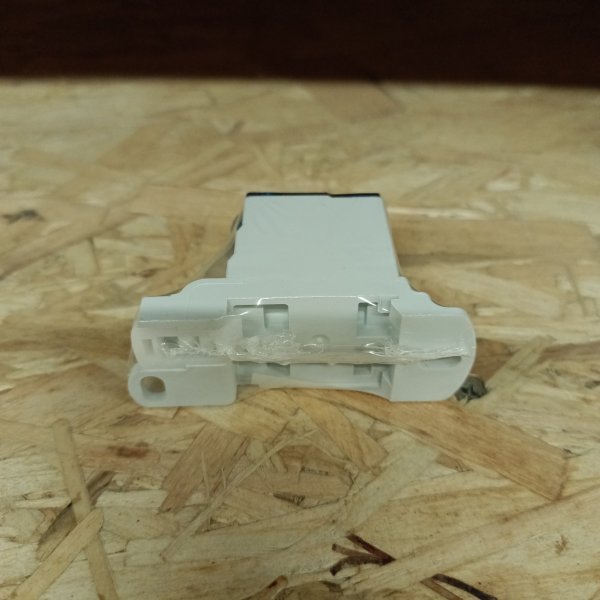

- На монтажную DIN-рейку 35 мм
- На панель щита винтами
- Характеристики:
- Номинальный ток:80А
- Номинальное напряжение:600В
- Номинальный выдерживаемый импульсный ток Ipk:22kA
- Максимальный среднеквадратный кратковременный ток Icw:3kA
- Степень защиты:IP20
- Рабочая температура:-40 +70 С°
Характеристики
| Бренд | IEK |
| Количество полюсов | 1 |
| Количество подключений на полюс | 7 |
| Номинальный ток | 80 А |
| Модульная ширина | 1,5 |
| Крепление | Монтажная пластина |
| Крепление | DIN-рейка |
Классификация ETIM
ETIMОбзор от AI
Распределительный блок IEK РБД-80А 7 контактов 80А — компактное решение для аккуратного и безопасного распределения питания в электрощитах и распределительных шкафах. Блок предназначен для объединения и разветвления проводников: позволяет организовать несколько отходящих линий от одной питающей, упростить монтаж, повысить порядок в щите и снизить риск ошибок при коммутации.
Благодаря удобной компоновке клемм и надежной контактной группе распределительный блок подходит для применения в цепях с током до 80 А. Использование распределительного блока помогает сделать подключение более технологичным по сравнению со скрутками и неструктурированным подключением на клеммах автоматов.
- Наименование: распределительный блок РБД-80А
- Бренд: IEK
- Артикул производителя: RBD-80
- Номинальный ток: 80 А
- Количество контактов: 7
- Назначение: распределение питания и подключение нескольких линий в щитовой аппаратуре
- Квартирные и этажные распределительные щиты
- Щиты частных домов, коттеджей, дач
- Распределительные шкафы в коммерческих помещениях
- Щиты управления и автоматики (для организации питания групп)
- Объекты с большим количеством отходящих линий: освещение, розеточные группы, вентиляция, насосы и т.д.
- Упорядочивание проводки в щите: аккуратное распределение одной линии на несколько, меньше перемычек и хаотичных соединений
- Надежный контакт: стабильное соединение при корректной затяжке и правильном подборе проводника
- Удобство обслуживания: легче выполнять диагностику, модернизацию и добавление новых линий
- Экономия места: компактная компоновка по сравнению с набором отдельных клемм и перемычек
- Универсальность применения: подходит для распределения фазного проводника, нейтрали или других линий питания в пределах допустимых токов и условий монтажа
- Перед установкой убедитесь, что расчетный ток линии не превышает 80 А.
- Подбирайте сечение проводников по нагрузке и условиям прокладки, соблюдайте требования ПУЭ и проекта.
- Используйте наконечники и гильзы при работе с многопроволочными жилами, чтобы обеспечить качественный контакт.
- Затяжку клемм выполняйте с соблюдением рекомендуемого момента затяжки (по документации производителя) и выполняйте контрольную протяжку при регламентном обслуживании.
- Монтаж выполняйте при снятом напряжении, с соблюдением правил электробезопасности.

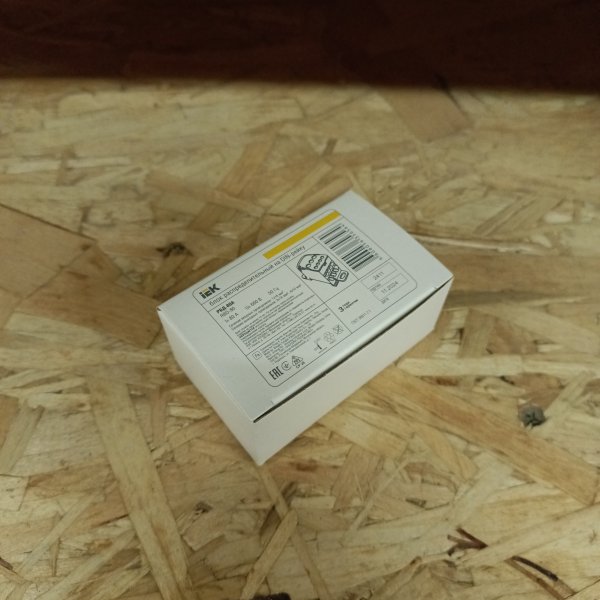

- Распределительный блок IEK РБД-80А (RBD-80) — 1 шт.
