Шины на DIN-рейку (кросс-модуль) ИЭК Tekfor ШНК 4х11 4 полюся 3L+PEN 11 контактов 125А

Шины на DIN-рейку (кросс-модуль) ИЭК Tekfor ШНК 4х11 4 полюся 3L+PEN 11 контактов 125А TF-DN10-4-11-125

Артикул:

TF-DN10-4-11-125

Производитель: IEK (ИЭК)

Цена: 1 656,42 р. за 1 шт * цена указана с учетом НДС.
Наличие: * по вопросам наличия и сроков поставки просьба обращаться к менеджеру.
Купить:	- +	шт

Начислим 17 бонусов За каждую единицу этого товара при покупке.
Каждому авторизованному пользователю.
1 бонус = 1 рубль при следующем заказе.

Cертификат IEK

Распределительные блоки 3 и 4-полюсные (кросс-модули)

Самовывоз в Москве:

ул. Новохохловская, д.91, стр.10
пн-пт с 9:00 до 18:00
подробнее ...

Доставка по Москве и МО:

- в пределах МКАД + 10 км. - 300 руб.
при заказе от 10 000 руб. - бесплатно

- далее + 40 руб./1 км.
пн-пт с 10:00 до 18:00
подробнее ...

Отправка заказов
в регионы России - подробнее ...

Обмен и возврат товара
Возможен в течение 220 дней
с 10:00 до 17:00
в рабочие дни РФ

Описание
Характеристики
Фото
Добавить фото
Документация
Вопрос-ответ
Отзывы
Где купить

Кросс-модуль на DIN-рейку, 4 шины L+PEN по 11 контактов, 125А, ИЭК TF-DN10-4-11-125

Шины выполнены из высококачественной латуни, изолирующая задняя панель и прозрачная защитная крышка выполнены из самозатухающего пластика. Применяются при комплектации щитового оборудования для подсоединения нулевого провода (нулевая рабочая шина), провода заземления и фазных проводников.

Способы установки:

На монтажную DIN-рейку 35 мм
На панель щита двумя винтами

Каждая шина отдельно изолирована. Кросс-модули изготавливаются с двумя или четырьмя шинами, рассчитанными на токи до 100 А и 125 А.

Характеристики:

Номинальный ток: 125А
Количество кабельных выводов: 11
Номинальное напряжение: 400 Вольт
Максимальное поперечное сечение проводника-многожильный с концевой заделкой: 1,5-16 мм²
Максимальное поперечное сечение проводника: 2,5-35 мм²
Температура эксплуатации: от +20 до +40 °C
Количество шин: 4
Степень защиты: IP20
Номинальное напряжение изоляции Ui: 500 Вольт
Размер: 107х94х44 мм
Назначение шины: L+PEN

Обзор от AI *:
* AI может допускать ошибки. Проверяйте важную информацию.

Кросс-модуль на DIN-рейку — штука из тех, что реально экономит время в щите и делает разводку аккуратной. IEK Tekfor ШНК 4х11 рассчитан на сборку четырехполюсного узла распределения: три фазы и общий PEN, с нормальным запасом по току для типовых вводных и распределительных щитов.

Чаще всего такие шины ставят в квартирных и этажных щитах, в небольших щитах частного дома, в распределительных шкафах на объекте, где нужно раздать 3L и PEN на несколько линий без “гирлянд” из перемычек. Особенно выручает, когда линий много: вместо того чтобы городить разветвления проводом, вы заводите питание в модуль и дальше спокойно раскладываете потребителей по контактам.

Ключевые характеристики по паспорту:

исполнение: шины на DIN-рейку (кросс-модуль) серии Tekfor;
схема: 4 полюса (3L + PEN);
количество контактов: 11;
номинальный ток: 125 А;
артикул производителя: TF-DN10-4-11-125.

По практике кросс-модуль удобен тем, что сразу задает понятную “точку распределения” в щите: ввод пришел в одно место, а дальше всё раздается короткими, логичными соединениями. Монтаж на DIN-рейку помогает держать компоновку ровной — меньше пересечений проводов и проще обслуживать щит в будущем. Плюс проще подписывать и проверять линии: когда распределение собрано в одном блоке, диагностика занимает минуты, а не полдня.

Работает он просто: внутри каждой из четырех шин ток распределяется на свои выходные контакты. То есть фазы L1/L2/L3 не “смешиваются” между собой, и PEN идет отдельной шиной. Защита здесь не в смысле автоматики — модуль не заменяет автомат или УЗО — а в том, что вы уходите от сомнительных скруток и случайных перемычек, снижая шанс нагрева контактов из-за плохого соединения.

Почему берут именно такой формат: аккуратная разводка без лишних перемычек, понятная логика щита, удобство при расширении (добавить линию обычно проще), и нормальная токовая нагрузка для вводных задач до 125 А, когда нужно распределить питание на несколько групп.

Рекомендации по применению: заранее продумайте, где в щите будет точка ввода и как пойдут отходящие линии — кросс-модуль лучше ставить так, чтобы провода выходили коротко и без натяга. Контакты затягивайте с усилием по требованиям вашей монтажной практики и периодически проверяйте на обслуживании щита, особенно после первых недель работы под нагрузкой. Для PEN держите единый порядок и не путайте его с рабочим нулем в схемах, где требуется разделение PEN на PE и N по правилам устройства электроустановок.

Технические характеристики

Бренд	IEK
Количество полюсов	4
Количество подключений на полюс	11
Номинальный ток	125 А
Модульная ширина	6
Крепление	DIN-рейка
Крепление	Монтажная пластина

Код EAN: 4610084664263
Код товара: TF-DN10-4-11-125

Дополнительные характеристики

Тип установки: модульный, на дин-рейку, на DIN-рейку

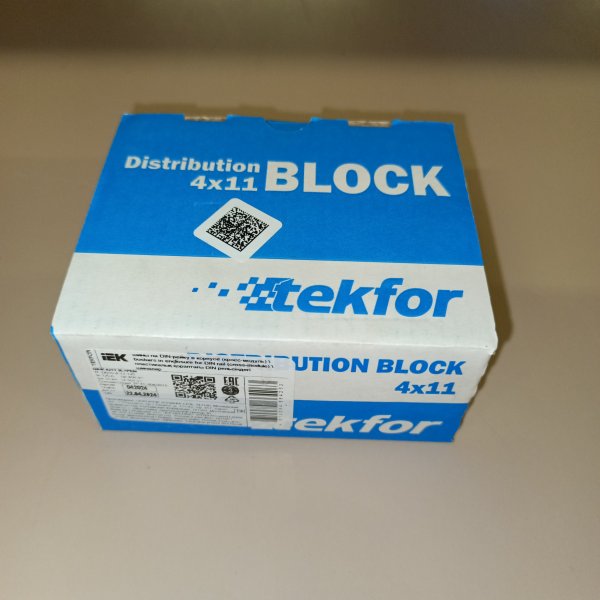

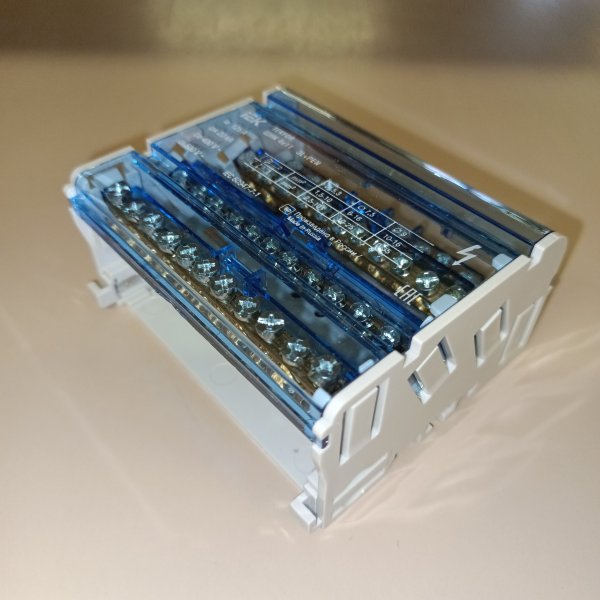

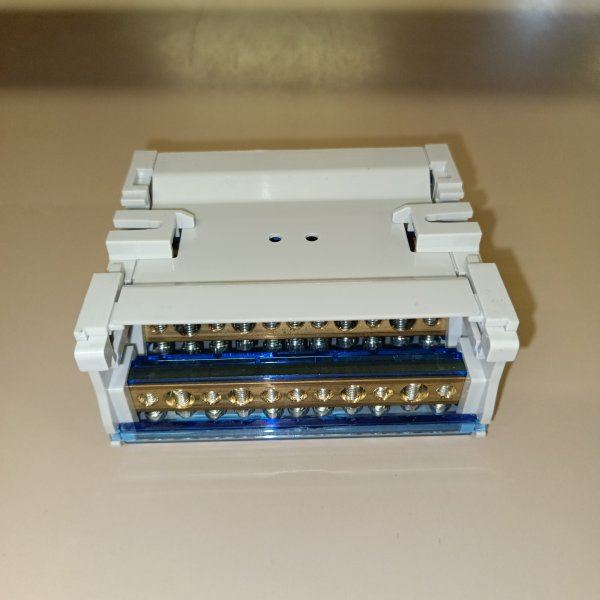

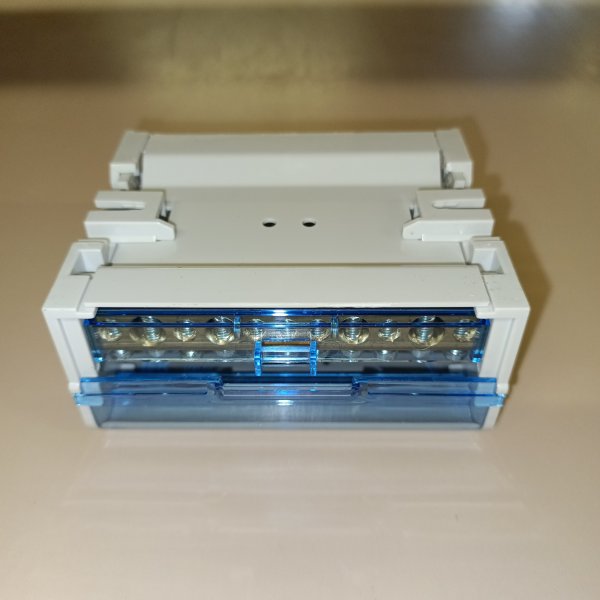

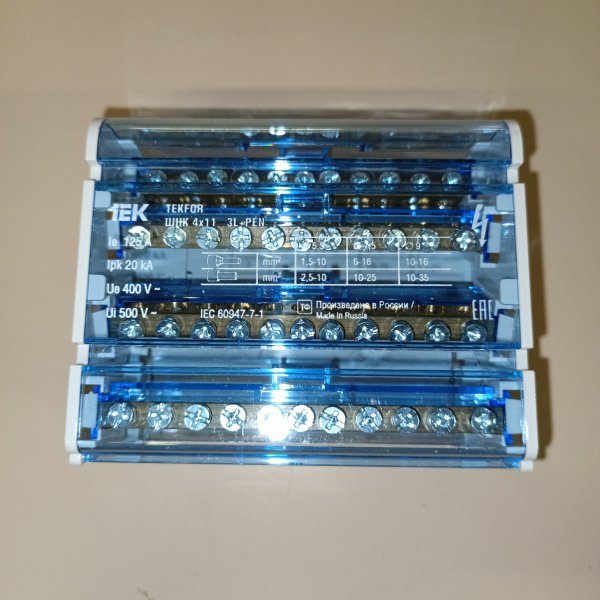

TF-DN10-4-11-125 Шины на DIN-рейку (кросс-модуль) ИЭК Tekfor ШНК 4х11 4 полюся 3L+PEN 11 контактов 125А фото 1
