Автоматический выключатель ИЭК ВА47-29 1Р 13А 4,5кА характеристика С (автомат электрический)

Артикул:

MVA20-1-013-C

Производитель: IEK (ИЭК)

Номинальный ток — 13 A

0,5 A 1 A 1,6 A 2 A 3 A 4 A 5 A 6 A 8 A 10 A13 A16 A 20 A 25 A 32 A 40 A 50 A 63 A

Модульный однополюсный электрический автомат ИЕК ВА47-29, ток нагрузки 13А расцепитель типа C, коммутационная способность 4,5кА

Ключевые характеристики

БрендIEK

Номинальный ток13 A

Количество полюсов1

Характеристика срабатывания кривая токаC

Отключающая способность4.5 кА

Количество модулей1

Все характеристики ›

Описание

Модульный однополюсный электрический автомат ИЕК ВА47-29, ток нагрузки 13А расцепитель типа C, коммутационная способность 4,5кА MVA20-1-013-C

Назначение и область применения выключателя автоматического IEK

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:

электроприборы, освещение – выключатели с характеристикой В,

двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,

двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.

Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

Автоматические выключатели ВА47-29 соответствуют стандартам ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641.235.003

Характеристики электрического автомата

Номинальное напряжение частотой 50 Гц - 230/400 Вольт

Номинальный ток In - 13 А

Номинальная отключающая способность - 4500 А

Напряжение постоянного тока - 48 В/полюс

Характеристики срабатывания электромагнитного расцепителя - C

Число полюсов - 1

Условия эксплуатации - УХЛ4

Степень защиты выключателя - IP20

Электрическая износостойкость - не менее 6000 циклов В-О

Механическая износостойкость - не менее 20000 циклов В-О

Максимальное сечение присоединяемых проводов - 25мм²

Наличие драгоценных металлов (серебро) - 0,3-0,5 г/полюс

Масса 1 полюса - 0,1 кг

Диапазон рабочих температур от -40°С до +50°С

Индикатор положения контактов (на лицевой панели) - есть

Возможность присоединения к контактным зажимам соединительных шин - PIN(штырь),FORK(вилка)

Характеристики

Бренд	IEK
Номинальный ток	13 A
Количество полюсов	1
Характеристика срабатывания кривая тока	C
Отключающая способность	4.5 кА
Количество модулей	1

Классификация ETIM

ETIM

Общ. количество полюсов1

Номин. ток13 А

Характеристика срабатывания (кривая тока)C

Номин. отключающая способность по EN 608984.5 кА

Номин. (расчетное) напряжение230 В

Количество защищенных полюсов1

Модульная ширина (общ. кол-во модульных расстояний)1

Частота50 Гц

Тип напряженияПеременный ток (AC)/Постоянный ток (DC)

Глубина установочная (встраив.)73.6 мм

Степень защиты (IP)IP20

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Фото, видео и документы

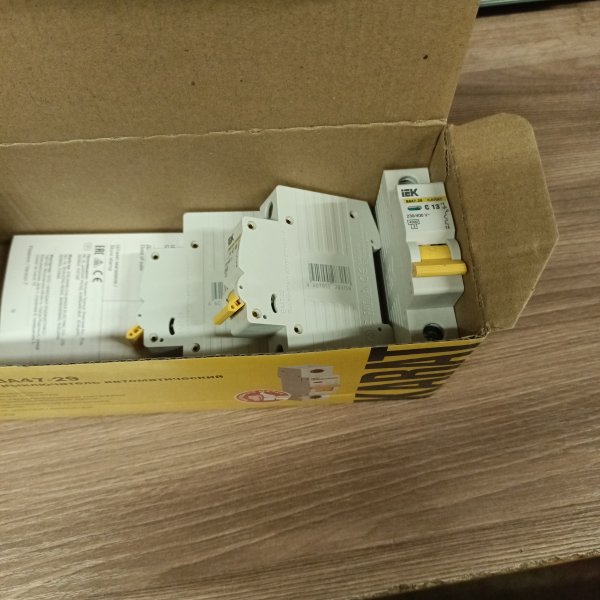

MVA20-1-013-C Автоматический выключатель ИЭК ВА47-29 1Р 13А 4,5кА характеристика С (автомат электрический) фото 1
