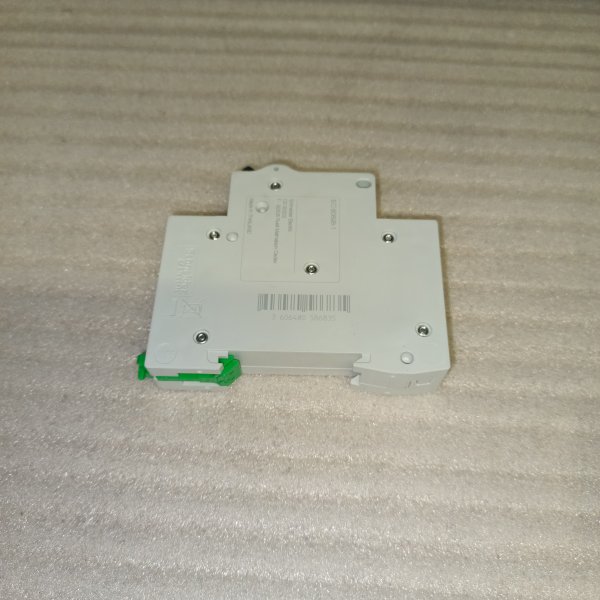

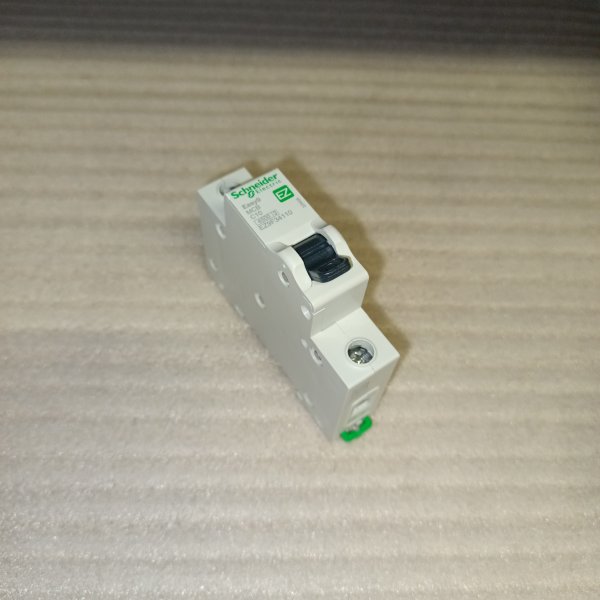

Однополюсный модульный электрический автомат 10А уставка C, отключающая 4500А Шнайдер Электрик ИЗИ 9
Однополюсный модульный электрический автомат 10А уставка C, отключающая 4500А Шнайдер Электрик ИЗИ 9 EZ9F34110
Новое низковольтное оборудование Easy9 послужит лучшей поддержкой вашему электротехническому бизнесу и поможет вам повысить свою эффективность благодаря тому, что оно:
- Отличается высоким качеством и удобной конструкцией
- Имеется в наличии везде и всегда, где и когда оно вам требуется
- Обладает высокой надёжностью при доступной цене
- Защита цепей от токов короткого замыкания
- Защита цепей от превышения допустимого тока
- семейство продуктов - Easy9
- количество полюсов - 1
- число защищенных полюсов - 1
- номинальный ток In - 10A
- частота сети - 50Гц
- номинальное рабочее напряжение Ue - 230В AC(50Гц)
- номинальное напряжение изоляции Ui - 500В AC(50/60Гц)
- номинальная рабочая отключающая способность Ics - 4,5кА(50/60Гц)
- номинальное выдерживаемое импульсное напряжение Uimp - 4 кВ
- индикатор положения контакта - да
- тип управления - тумблерный переключатель
- способ крепления - пристегивающийся
- технология отключающего блока - тепловой-магнитный
- код кривой - С
- высота - 81мм
- ширина - 18мм
- глубина - 66,5мм
- механическая износостойкость - 10000 циклов
- электрическая износостойкость - 4000 циклов
- степень защиты - IP20
- Температура эксплуатации - от -25°C до 60°C
Описание от производителя:
Автоматический выключатель серии Easy9 Schneider Electric, 1-полюсный, номинальный ток 10 А, характеристика С, Icn = 4.5 кА.
- Применяется в однофазных сетях напряжением до 230 В.
- Предназначен для защиты от перегрузок и КЗ.
- Оснащен механизмом «мгновенного включения».
- Ударопрочный корпус из специального пластика с 6 металлическими заклепками.
- Безопасные клеммы исключают попадание кабелей в заклеммное пространство.
- Возможность опломбирования силовых клемм.
| Бренд | Schneider Electric |
| Номинальный ток | 10 A |
| Количество полюсов | 1 |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 4.5 кА |
| Количество модулей | 1 |
| Серия | Easy9 |
Модульный автоматический выключатель (автомат) EC000042
АВТ. ВЫКЛ. EASY 9 1П 10А С 4,5кА 230В =S=
АВТ. ВЫКЛ. EASY 9 1П 10А С 4,5кА 230В =S=
Тип устройства: автоматический выключатель, электрический автомат, пакетник
Автомат EASY 9 от Schneider Electric — это обычный «рабочий» модуль для щита, когда нужно понятное и предсказуемое отключение без сюрпризов. Номинал 10 А и характеристика C — самый ходовой вариант для типовых линий в квартире или небольшом объекте.
Ставят такой автомат на отдельные группы, где токи не большие, но пусковые бывают: освещение, розетки в комнатах, линия на вытяжку/вентилятор, иногда — отдельная линия на слаботочную технику через розетку. В частном доме и на даче часто берут на хозяйственные цепи и подсобные помещения. Если линия под мощную нагрузку вроде бойлера или варочной панели — это уже, как правило, другие номиналы, поэтому тут важно не «подбирать на глаз», а идти от сечения кабеля и реальной нагрузки.
Ключевые параметры модели EZ9F34110:
- 1 полюс (1P) — отключает фазный проводник;
- номинальный ток: 10 А;
- характеристика отключения: C (держит кратковременные пусковые токи лучше, чем B);
- отключающая способность: 4,5 кА;
- рабочее напряжение: 230 В.
На практике 1-полюсный автомат удобен именно для групповых линий: места в щите занимает минимум, а схема получается аккуратной и читаемой. Характеристика C обычно «прощает» краткие пуски моторов и блоков питания — например, когда одновременно включается несколько светильников с драйверами или стартует вентилятор. Отключающая способность 4,5 кА — это про способность автомата безопасно разорвать цепь при коротком замыкании; в типовых квартирных щитах это значение встречается часто, но все равно лучше сверять с расчетом/условиями сети.
Что он защищает и как это происходит: при перегрузке (когда ток долго выше нормы) срабатывает тепловой расцепитель — автомат отключается не мгновенно, а с выдержкой, чтобы не реагировать на кратковременные всплески. При коротком замыкании работает электромагнитный расцепитель — отключение происходит быстро, чтобы не дать току «разогнаться» и не перегреть проводку. Важно понимать: автомат защищает линию и кабель, а не человека. Для защиты от утечки тока нужен УЗО или дифавтомат.
Почему берут EASY 9: понятная линейка для бытовых и небольших коммерческих щитов, типовые номиналы и характеристика C, без экзотики — легко обслуживать и расширять щит. Это тот случай, когда не приходится «подгонять» схему под аппарат: ставится и работает как ожидаешь.
Рекомендации по применению: номинал 10 А выбирайте только под свою линию — ориентируйтесь на сечение кабеля, длину, способ прокладки и реальную нагрузку. Для розеточных групп часто нужны другие номиналы, поэтому не подменяйте расчет привычкой. Подключение выполняйте на обесточенной линии, затяжку клемм делайте аккуратно (слабый контакт греется не хуже перегруза), а после монтажа полезно проверить отсутствие нагрева под рабочей нагрузкой.
