Автоматический выключатель ИЭК ВА 47-60M 1Р 10А 6 кА характеристика С (автомат электрический)

Хит

Артикул:

MVA31-1-010-C

Обзор от AI

Производитель: IEK (ИЭК)

Номинальный ток — 10 A

2 A 6 A10 A16 A 20 A 25 A 32 A 40 A 50 A 63 A

Количество модулей — 1

12 3 4

Модульный электрический автомат, номинальный ток 10 ампер, с характеристикой C

Ключевые характеристики

БрендIEK

Номинальный ток10 A

Количество полюсов1

Характеристика срабатывания кривая токаC

Отключающая способность6 кА

Количество модулей1

Все характеристики ›

Описание

Модульный электрический автомат, номинальный ток 10 ампер, с характеристикой C MVA31-1-010-C

Выключатели ВА47-60М выполняют функции автоматического отключения электроустановки при появлении сверхтоков и оперативного управления участками электрических цепей.Устройства прекрасно подходят для применения в групповых щитках (квартирные и этажные), а также в учетно-распределительных щитах административных и жилых зданий.

Преимущества:

Два типа защиты от сверхтоков – тепловая и электромагнитная.
Широкая рукоятка для удобства включения/выключения автоматического выключателя.
Защелка на DIN-рейку с двойным фиксированным положением.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
Широкий диапазон рабочих температур от -40°С до +50°С.

Характеристики:

Количество полюсов: 1
Номинальный ток: 10 А
Характеристика срабатывания: C
Номинальное рабочее напряжение: 400 В
Отключающая способность: 6 кА
Ширина по количеству модульных расстояний: 18 мм
Тип расцепителя: тепловой, электромагнитный
Максимальное сечение кабеля: 25 мм²
Тип монтажа: на DIN-рейку
Возможность присоединения шин: PIN (штырь), FORK (вилка)
Степень защиты: IP20

Характеристики

Бренд	IEK
Номинальный ток	10 A
Количество полюсов	1
Характеристика срабатывания кривая тока	C
Отключающая способность	6 кА
Количество модулей	1

Классификация ETIM

ETIM

Общ. количество полюсов1

Номин. ток10 А

Характеристика срабатывания (кривая тока)C

Номин. отключающая способность по EN 608986 кА

Номин. (расчетное) напряжение230 В

Количество защищенных полюсов1

Модульная ширина (общ. кол-во модульных расстояний)1

Частота50 Гц

Тип напряженияПеременный ток (AC)/Постоянный ток (DC)

Глубина установочная (встраив.)71 мм

Степень защиты (IP)IP20

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Обзор от AI

✦ Обзор от AI

* AI может допускать ошибки. Проверяйте важную информацию.

Автоматический выключатель ИЭК ВА 47-60M 1Р 10А 6 кА характеристика C — модульный автоматический выключатель для защиты электрических линий от перегрузки и токов короткого замыкания в однофазных сетях. Устанавливается в распределительных щитах на DIN-рейку и применяется в бытовых и коммерческих электроустановках. Номинальный ток 10 А делает его подходящим решением для линий освещения, розеточных групп с умеренной нагрузкой и отдельных маломощных потребителей.

Характеристика срабатывания C рассчитана на типовые нагрузки с умеренными пусковыми токами, поэтому автомат хорошо подходит для большинства стандартных линий в квартире, доме, офисе, а также для небольших электроприборов, где возможны кратковременные пусковые токи.

Бренд: IEK

Серия: ВА 47-60M

Артикул производителя: MVA31-1-010-C

Тип изделия: автоматический выключатель (автомат электрический), модульный

Где используется

Квартирные и домовые распределительные щиты
Офисные и коммерческие щиты управления и распределения
Линии освещения
Розеточные группы с умеренной нагрузкой
Отдельные линии для маломощных потребителей (вентиляция, автоматика, вспомогательные цепи)

Особенности и преимущества

Защита линии от перегрузки и короткого замыкания
Характеристика C — универсальный вариант для большинства бытовых и офисных нагрузок с пусковыми токами
Модульный формат для установки в щит на DIN-рейку
Однополюсное исполнение для защиты фазного проводника в однофазных цепях
Отключающая способность 6 кА — уверенная работа в типовых низковольтных сетях
Удобство обслуживания: возможность быстро отключить/включить линию вручную

Основные характеристики

Номинальный ток	10 А
Количество полюсов	1P
Характеристика срабатывания	C
Отключающая способность	6 кА
Тип установки	на DIN-рейку
Назначение	защита от перегрузки и короткого замыкания
Производитель	IEK
Артикул	MVA31-1-010-C

Рекомендации по подбору

Номинал 10 А выбирают под сечение кабеля и расчетную нагрузку линии, с учетом условий прокладки и длительно допустимого тока проводника.
Характеристика C обычно применяется для смешанных бытовых нагрузок и оборудования с умеренными пусковыми токами.
Отключающая способность 6 кА подходит для большинства квартирных и офисных сетей; при повышенных токах КЗ в месте установки рекомендуется расчет и подбор по проекту.

Важно

Монтаж и подключение должны выполняться квалифицированным специалистом при снятом напряжении.
Автомат защищает линию, но не заменяет устройства дифференциальной защиты (УЗО/дифавтомат) там, где они требуются.

Фото, видео и документы

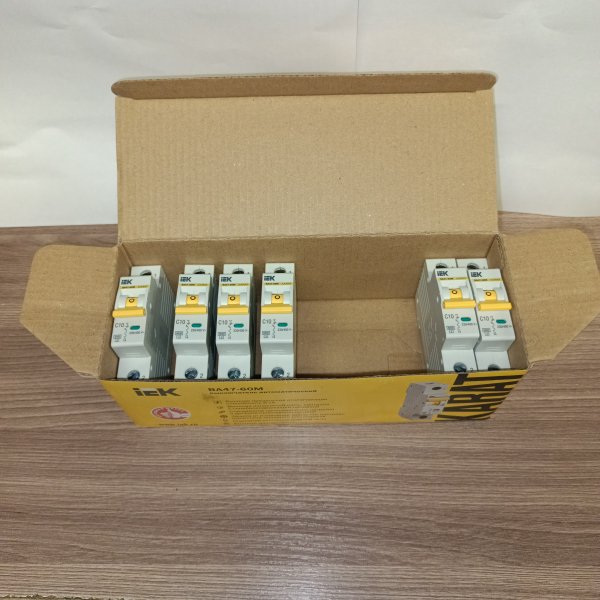

MVA31-1-010-C Автоматический выключатель ИЭК ВА 47-60M 1Р 10А 6 кА характеристика С (автомат электрический) фото 1

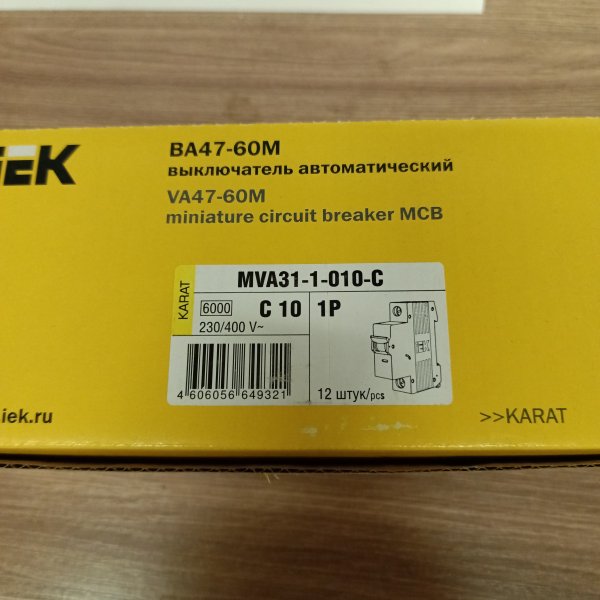

MVA31-1-010-C Автоматический выключатель ИЭК ВА 47-60M 1Р 10А 6 кА характеристика С (автомат электрический) фото 2

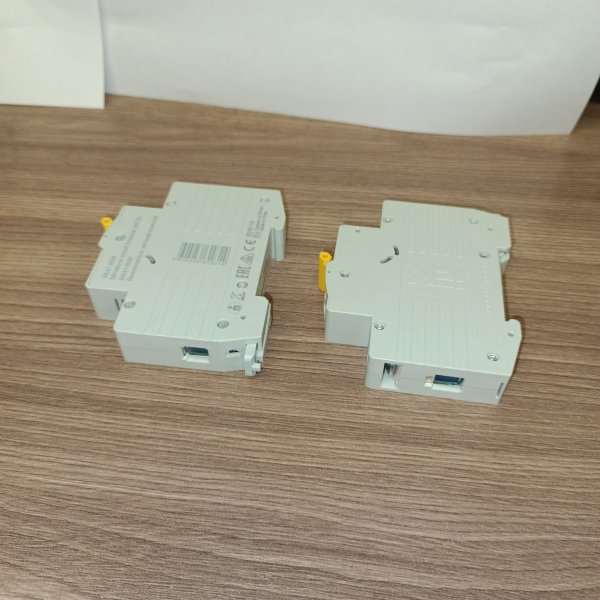

MVA31-1-010-C Автоматический выключатель ИЭК ВА 47-60M 1Р 10А 6 кА характеристика С (автомат электрический) фото 3

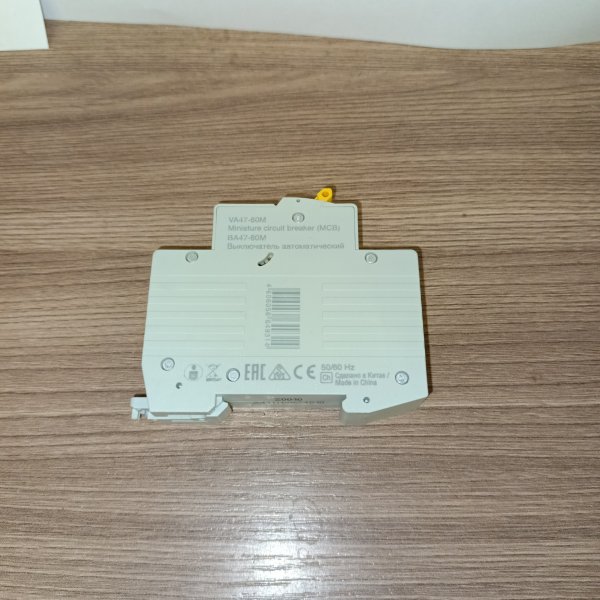

MVA31-1-010-C Автоматический выключатель ИЭК ВА 47-60M 1Р 10А 6 кА характеристика С (автомат электрический) фото 4
