Модульный электрический автомат однополюсный Декрафт тип С 4,5 кА 10 ампер для защиты электрической цепи
Модульный электрический автомат однополюсный Декрафт тип С 4,5 кА 10 ампер для защиты электрической цепи 11053DEK

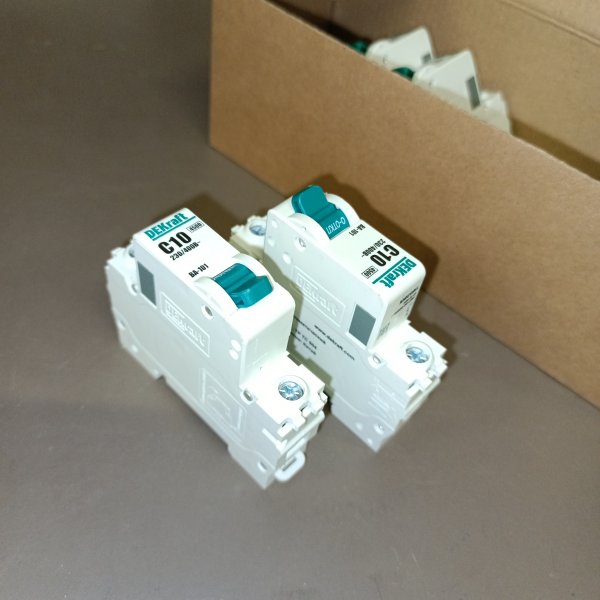

Модульный автоматический выключатель серии DEKraft ВА-101 от компании Schneider Electric предназначен для управления нагрузкой, разъединения электрических цепей и их защиты от перегрузки и короткого замыкания. Прибор с одним полюсом работает в сети переменного тока с напряжением 230/400 Вольт. Отключающая способность составляет 4,5 килоампера, номинальный ток с защитной характеристикой С не должен превышать 10 Ампер. Данное устройство можно встретить в распределительных щитах жилых домов, административных зданий и объектах промышленности. Автомат с характеристикой С применяется для стандартной защиты цепей розеток и освещения. Его подключение осуществляется сверху или снизу, максимальное сечение кабеля составляет 25 мм2. На корпус нанесена четкая маркировка крупными буквами, и есть место под надпись или наклейку. Материалом его изготовления является полиэфир – самозатухающий термостойкий материал со степенью защиты IP20. Передняя панель оснащена рычагом с поперечной планкой, имеющим 2 положения: I/O (включено/отключено). Параметры автомата: 18х80х72 мм. Механическая износостойкость составляет 25 тысяч циклов, коммутационная – 6 тысяч циклов.
Описание от производителя:
Автоматический выключатель серии ВА-101 DEKraft; 1P; номинальный ток 10 А; характеристика С; отключающая способность 4,5 кА. Новый механизм расцепления мгновенно разрывает цепь при возникновении аварии. 5 монолитных заклепок повышают прочность корпуса аппарата. Сплошная лицевая панель обеспечивает безопасность эксплуатации аппарата. Боковые каналы охлаждения повышают стабильность работы при высоких температурах окружающей среды. Полностью автоматизированный контроль качества производства.
| Бренд | Schneider Electric |
| Бренд | Systeme Electric |
| Бренд | DEKraft |
| Номинальный ток | 10 A |
| Количество полюсов | 1 |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 4.5 кА |
| Количество модулей | 1 |
| Серия | ВА-101 |
Модульный автоматический выключатель (автомат) EC000042

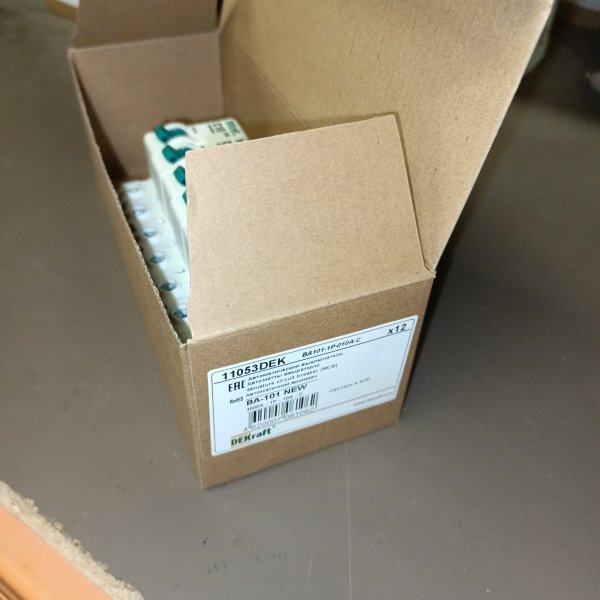

Выключатель автоматический модульный 1п C 10А 4.5кА ВА-101 DEKraft 11053DEK
Тип устройства: автоматический выключатель, электрический автомат, пакетник
Автоматический выключатель DEKraft ВА-101 10A C 1P 4,5кА — модульный автомат для защиты электрических линий от перегрузок и коротких замыканий в однофазных сетях. Подходит для распределительных щитов в квартире, доме, офисе и на небольших объектах, где требуется надежная защита отдельной группы потребителей.
Артикул производителя: 11053DEK
Бренд: DEKraft
Где используется
- Групповые линии освещения и розеточные группы с умеренной нагрузкой
- Отдельные линии на бытовые приборы без высоких пусковых токов
- Щиты учета и распределения в квартирах, частных домах, офисах
- Небольшие коммерческие помещения, подсобные и технические зоны
Назначение и принцип работы
- Защита от перегрузки: при длительном превышении тока выше номинала (10 А) автомат отключает линию, предотвращая перегрев проводки и клемм.
- Защита от короткого замыкания: при резком скачке тока происходит мгновенное отключение цепи, снижая риск повреждения оборудования и возникновения пожара.
- Функция коммутации: может использоваться как выключатель для ручного включения/отключения линии при обслуживании.
Основные характеристики
- Серия: ВА-101
- Номинальный ток: 10 A
- Характеристика срабатывания: C (универсальный тип для линий с умеренными пусковыми токами)
- Количество полюсов: 1P (однополюсный)
- Отключающая способность: 4,5 кА
- Производитель / бренд: DEKraft
- Артикул производителя: 11053DEK
Особенности
- Тип C: подходит для большинства бытовых и офисных линий, где возможны кратковременные пусковые токи (например, блоки питания, небольшие электродвигатели, насосы малой мощности).
- Отключающая способность 4,5 кА: рассчитан на типовые условия эксплуатации в распределительных сетях небольших объектов.
- Форм-фактор модульного автомата: удобен для монтажа в распределительных щитах на DIN-рейку (стандартное щитовое исполнение).
- Однополюсное исполнение: используется для защиты фазного проводника в однофазных цепях.
Рекомендации по подбору
- По току: 10 A обычно выбирают под сечение и допустимую нагрузку линии (подбор выполняется по проекту и ПУЭ).
- По характеристике: тип C — универсальное решение; если нагрузка исключительно активная (без пусковых токов), иногда выбирают тип B, а при выраженных пусковых токах — тип D (по расчету).
- По отключающей способности: 4,5 кА подходит для большинства бытовых щитов; при повышенных токах КЗ может потребоваться более высокая отключающая способность.
Важно
- Монтаж и подключение рекомендуется выполнять квалифицированным электриком с соблюдением требований ПУЭ и инструкций производителя.
- Перед установкой убедитесь в совместимости с вашим щитом и корректности выбранного номинала под кабельную линию.
