Автоматический выключатель ИЭК ВА47-29 1Р 40А 4,5кА характеристика С (автомат электрический)

Артикул:

MVA20-1-040-C

Обзор от AI

Производитель: IEK (ИЭК)

Номинальный ток — 40 A

0,5 A 1 A 1,6 A 2 A 3 A 4 A 5 A 6 A 8 A 10 A 13 A 16 A 20 A 25 A 32 A40 A50 A 63 A

Количество модулей — 1

12 3 4

Модульный однополюсный электрический автомат ИЕК ВА47-29 40 Ампер характеристика C

Ключевые характеристики

БрендIEK

Номинальный ток40 A

Количество полюсов1

Характеристика срабатывания кривая токаC

Отключающая способность4.5 кА

Количество модулей1

Все характеристики ›

Описание

Модульный однополюсный электрический автомат ИЕК ВА47-29 40 Ампер характеристика C MVA20-1-040-C

Назначение и область применения выключателя автоматического IEK

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:

электроприборы, освещение – выключатели с характеристикой В,

двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,

двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.

Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

Автоматические выключатели ВА47-29 соответствуют стандартам ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641.235.003

Характеристики электрического автомата MVA20-1-040-C

Номинальное напряжение частотой 50 Гц - 230/400В

Номинальный ток In - 40А

Номинальная отключающая способность - 4500А

Напряжение постоянного тока - 48В/полюс

Характеристики срабатывания электромагнитного расцепителя - C

Число полюсов - 1

Условия эксплуатации - УХЛ4

Степень защиты выключателя - IP20

Электрическая износостойкость - не менее 6000 циклов В-О

Механическая износостойкость - не менее 20000 циклов В-О

Максимальное сечение присоединяемых проводов - 25мм²

Наличие драгоценных металлов (серебро) - 0,3-0,5г/полюс

Масса 1 полюса - 0,1кг

Диапазон рабочих температур - от -40°С до +50°С

Индикатор положения контактов (на лицевой панели) - есть

Возможность присоединения к контактным зажимам соединительных шин - PIN(штырь),FORK(вилка)

Характеристики

Бренд	IEK
Номинальный ток	40 A
Количество полюсов	1
Характеристика срабатывания кривая тока	C
Отключающая способность	4.5 кА
Количество модулей	1

Классификация ETIM

ETIM

Общ. количество полюсов1

Номин. ток40 А

Характеристика срабатывания (кривая тока)C

Номин. отключающая способность по EN 608984.5 кА

Одновременное отключение нейтрали (N)Нет

Номин. (расчетное) напряжение230 В

Количество защищенных полюсов1

Модульная ширина (общ. кол-во модульных расстояний)1

Частота50 Гц

Тип напряженияПеременный ток (AC)/Постоянный ток (DC)

Глубина установочная (встраив.)73.6 мм

Степень защиты (IP)IP20

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Обзор от AI

✦ Обзор от AI

* AI может допускать ошибки. Проверяйте важную информацию.

Автоматический выключатель IEK ВА47-29 1P 40A 4,5kA характеристика C — модульный автомат для защиты электрических линий от перегрузки и короткого замыкания. Подходит для однофазных цепей 230 В и применяется в квартирных, офисных и небольших коммерческих распределительных щитах. Характеристика срабатывания C делает его оптимальным выбором для линий с умеренными пусковыми токами.

Артикул производителя: MVA20-1-040-C
Бренд: IEK

Где используется

Квартирные и этажные щиты, частные дома, дачи.
Офисные и торговые помещения, небольшие мастерские.
Отдельные группы: розеточные линии, линии питания бытовой техники, освещение (при необходимости).
Цепи с умеренными пусковыми токами: электроинструмент, небольшие двигатели, насосы малой мощности (при корректном подборе номинала и сечения кабеля).

Основные характеристики

Серия: ВА47-29
Тип изделия: автоматический выключатель (модульный)
Полюсность: 1P (однополюсный)
Номинальный ток: 40 А
Отключающая способность: 4,5 кА
Характеристика расцепления: C
Монтаж: на DIN-рейку
Назначение: защита линии от перегрузки и короткого замыкания

Особенности и преимущества

Надежная защита линии: автомат отключает питание при опасном превышении тока, снижая риск повреждения кабеля и подключенного оборудования.
Характеристика C: рассчитана на нагрузки с умеренными пусковыми токами, поэтому автомат менее чувствителен к кратковременным пусковым импульсам по сравнению с характеристикой B.
Компактный модульный формат: удобно устанавливается в распределительные щиты с DIN-рейкой, подходит для типовой модульной компоновки.
Удобство эксплуатации: ручное включение/отключение и наглядное положение рычага для контроля состояния линии.
Совместимость: применяется в стандартных бытовых и коммерческих щитах с модульным оборудованием.

Как выбрать и на что обратить внимание

Номинал 40 А подбирается по расчетной нагрузке и, в первую очередь, по допустимому току кабеля. Автомат должен защищать проводник, поэтому важно соответствие сечения и способа прокладки кабеля.
Характеристика C чаще всего подходит для розеточных групп и линий с бытовой техникой/инструментом, где возможны пусковые токи.
Отключающая способность 4,5 кА выбирается с учетом ожидаемых токов короткого замыкания в точке установки (в большинстве бытовых щитов подходит, но точный выбор зависит от сети и вводного оборудования).
Если требуется защита человека от утечки тока, дополнительно применяются УЗО или дифавтомат (это разные устройства и функции).

Комплектация

Автоматический выключатель IEK ВА47-29 1P 40A 4,5kA C

Примечание

Монтаж и подключение рекомендуется выполнять квалифицированным специалистом с соблюдением требований безопасности и действующих норм. Перед установкой убедитесь в правильности выбора номинала по кабелю и нагрузке.

Фото, видео и документы

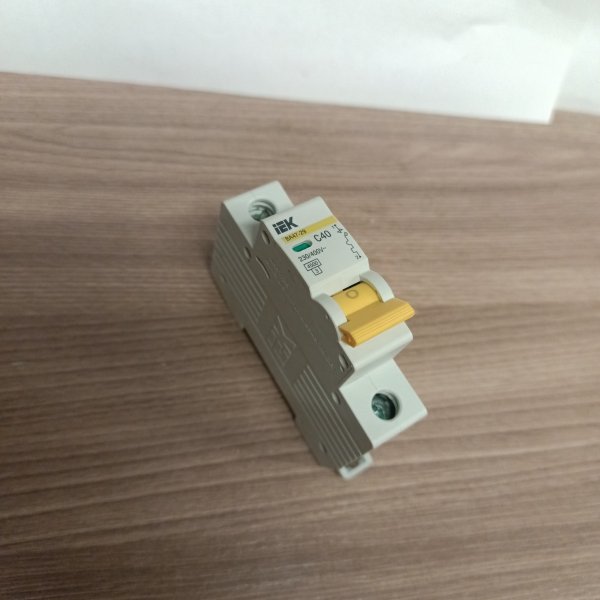

MVA20-1-040-C Автоматический выключатель ИЭК ВА47-29 1Р 40А 4,5кА характеристика С (автомат электрический) фото 1

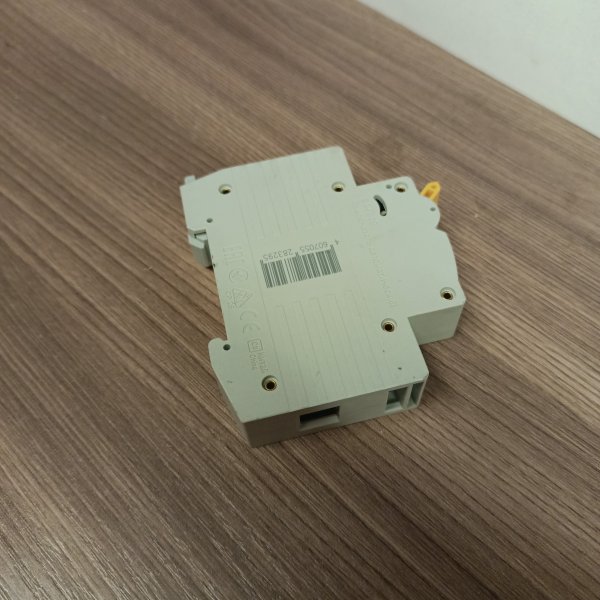

MVA20-1-040-C Автоматический выключатель ИЭК ВА47-29 1Р 40А 4,5кА характеристика С (автомат электрический) фото 2
