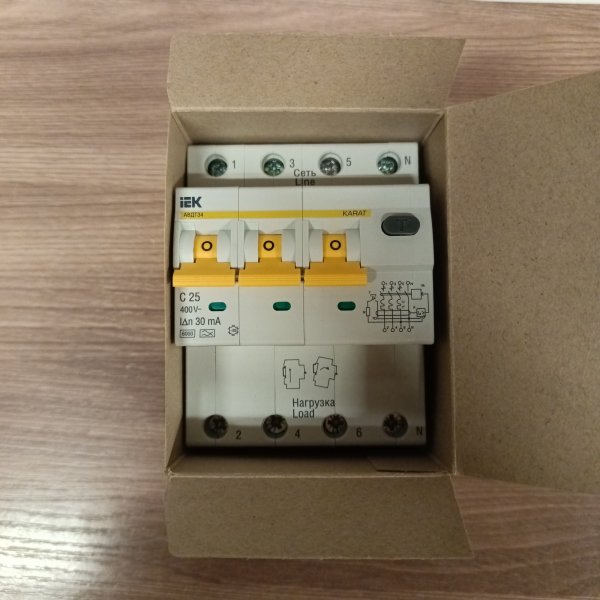

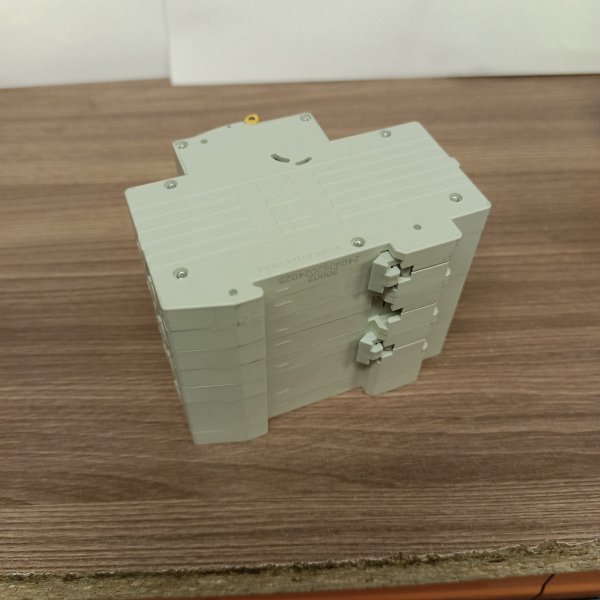

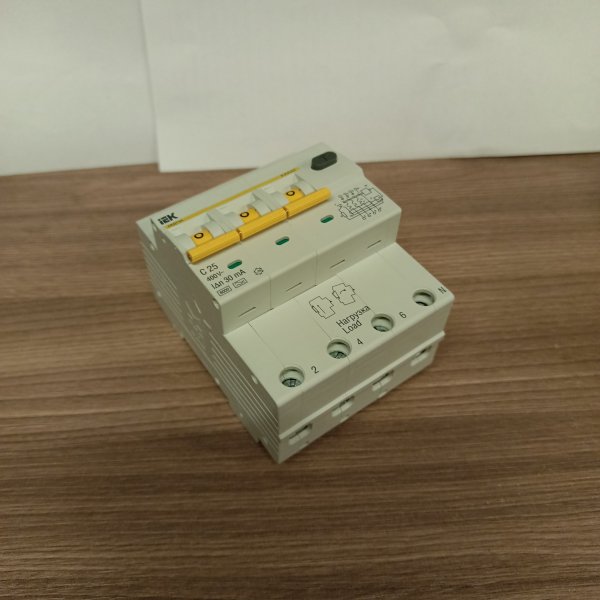

Дифференциальный автомат ИЭК АВДТ34 C25А 3П+Н 30мА тип А трехфазный электронный 6кА (дифавтомат, АВДТ) MAD22-6-025-C-30

Когда в щите нужно закрыть сразу две задачи — защитить линию от перегрузки/короткого замыкания и от утечек тока — проще поставить один нормальный дифавтомат, чем городить связку из автомата и УЗО. IEK АВДТ34 на 25 А как раз из таких рабочих решений: трехфазный, с нейтралью, с чувствительностью 30 мА и типом А.

По месту этот аппарат чаще всего встречается в вводных или групповых линиях трехфазных потребителей: небольшие станки и насосы, вентиляция, компрессоры, электронагреватели, распределение по этажам/помещениям, а также линии, где есть электроника и импульсные блоки питания. В частном доме он уместен на отдельные трехфазные ветки и на хозяйственные постройки; в коммерции — на оборудование и группы розеток/техники, где хочется держать под контролем и ток нагрузки, и утечки на корпус.

Ключевые параметры без лишней теории:

• Номинальный ток: 25 А — под линию, рассчитанную на соответствующую нагрузку и сечение кабеля.
• Характеристика отключения: C — нормальный вариант для смешанных нагрузок: освещение, розетки, большинство двигателей без тяжелого пуска.
• Полюсность: 3P+N — отключает три фазы и нейтраль, удобно для трехфазных линий с рабочим нулем.
• Чувствительность по утечке: 30 мА — уровень, который обычно ставят там, где важна защита человека и проводки от утечек.
• Тип дифференциального тока: A — реагирует не только на переменную утечку, но и на пульсирующую постоянную, которая встречается в технике с выпрямителями.
• Отключающая способность: 6 кА — стандартный запас для многих вводов и распределительных щитов при нормальных условиях сети.
• Исполнение: электронный.
• Артикул: MAD22-6-025-C-30.

С практической стороны плюс дифавтомата в том, что он экономит место и упрощает щит: одна позиция вместо двух устройств и меньше перемычек. Это сразу снижает шанс «накосячить» проводом при сборке, особенно когда щит плотный и в нем много групп. Трехфазное исполнение 3P+N помогает аккуратно и одинаково защищать все фазы, а нейтраль отключается вместе с ними — полезно, когда нужно полностью обесточить линию одним рычагом, без «висящего нуля».

Как он работает и что именно прикрывает: тепловой и электромагнитный расцепители отвечают за перегрузку и короткое замыкание — то есть за ситуации, когда линия начинает брать больше тока, чем должна, или когда происходит КЗ. Дифференциальная часть сравнивает токи, уходящие по фазам, и возвращающийся по нейтрали. Если появляется утечка на землю/корпус/влажные поверхности, баланс нарушается — и аппарат отключает цепь. Тип A важен там, где утечка может быть «нечистой синусоидой»: стиралки, частотники, блоки питания, зарядные устройства, часть промышленной и бытовой техники. В таких местах тип AC иногда ведет себя непредсказуемо, а тип A обычно отрабатывает увереннее.

Почему его берут на объектах: когда нужна компактная и понятная защита трехфазной линии без разнесения на автомат+УЗО; когда в нагрузке есть электроника и хочется тип A; когда важно одним аппаратом отключать и фазы, и нейтраль. Плюс 25 А — частый номинал для отдельных веток с реальной нагрузкой, а не «для галочки».

Рекомендации по применению: подбирайте номинал не «по желанию», а по расчетной нагрузке и сечению кабеля, и не забывайте про селективность, если в щите есть несколько дифференциальных уровней. Для электронного дифавтомата особенно критичны корректные подключения N и PE: рабочий ноль линии должен проходить через аппарат, а защитный проводник никогда не заводят на его клеммы. После монтажа обязательно проверьте кнопку TEST и реальную работоспособность — это занимает минуту, а вопросов потом меньше. Если линия длинная, много соединений или есть влажные зоны, полезно заранее оценить суммарные утечки, чтобы не получить «ложные» отключения на ровном месте.
