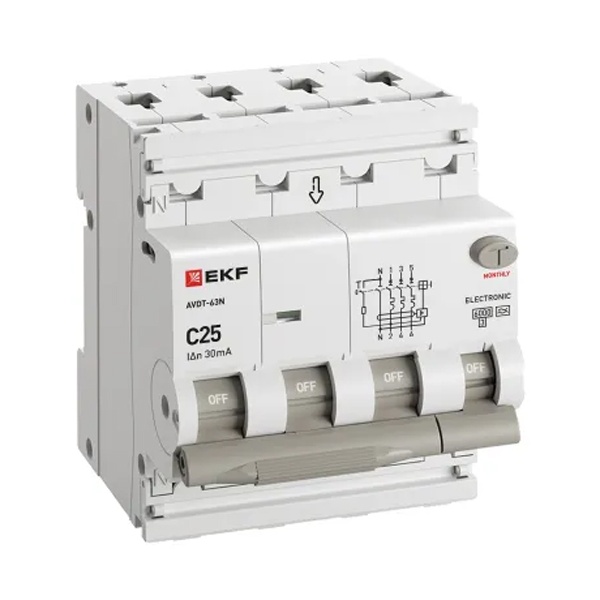

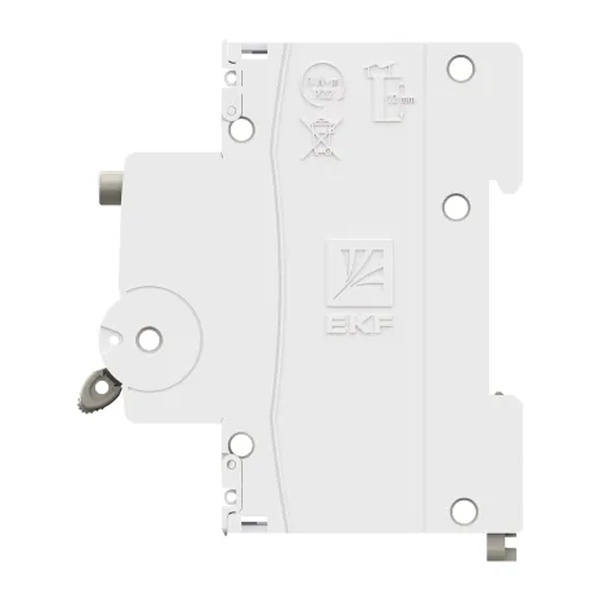

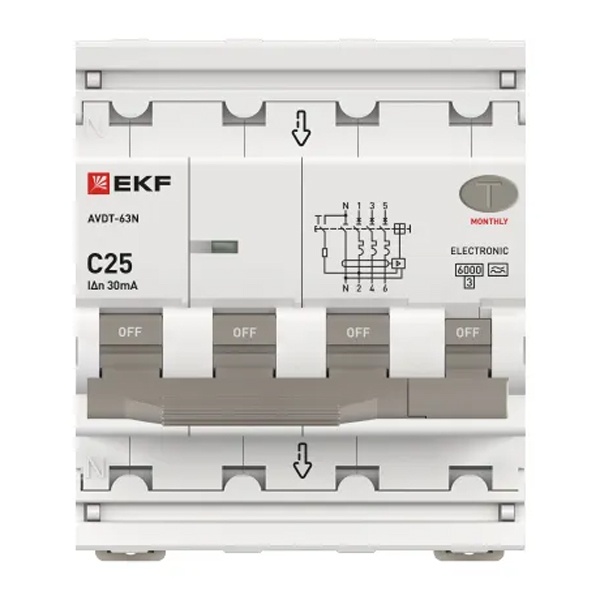

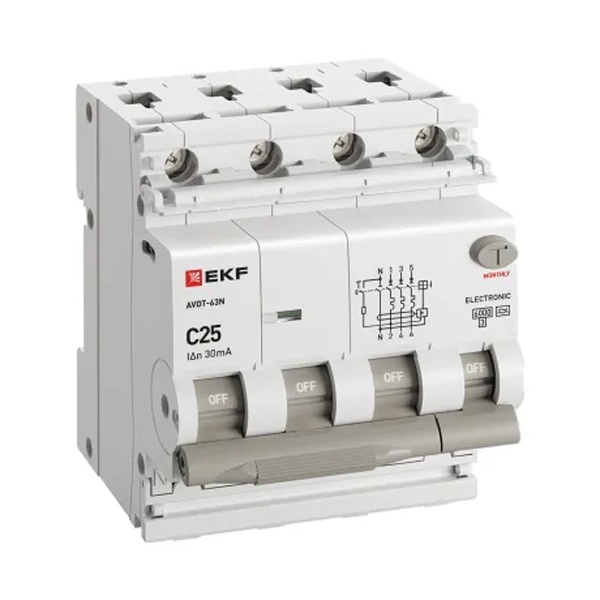

Дифавтомат EKF АВДТ-63N 3P+N 25А 30мА характеристика C тип А трехфазный электронный 6кА (дифференциальный автомат, АВДТ) D63N46EA25C30

Трехфазный дифавтомат — тот случай, когда в щите хочется закрыть два вопроса одним аккуратным модулем: и перегрузку с коротким замыканием, и утечку тока на землю. EKF PROxima АВДТ-63N на 25 А с чувствительностью 30 мА как раз из этой категории: ставится понятным образом, работает предсказуемо и не требует “танцев” при эксплуатации. По опыту, такие аппараты чаще всего берут туда, где важна и электробезопасность, и нормальная селективность по группам.

Применяют его в трехфазных распределительных щитах — в частных домах, небольших коммерческих помещениях, мастерских, на оборудовании с трехфазным вводом, где есть линии на розетки/группы и нужно контролировать утечку. Подходит для групповых линий и отдельных потребителей, особенно когда в сети встречается электроника (частотники, блоки питания, техника с выпрямителями) и обычный “АС” уже не всегда уместен. Нейтраль здесь тоже под контролем — исполнение 3P+N удобно, когда нужно отключать не только фазы, но и N.

Ключевые характеристики, на которые обычно смотрят перед покупкой:

• Номинальный ток: 25 А — ориентир по длительной нагрузке линии (с учетом сечения кабеля и условий прокладки).
• Дифференциальный ток: 30 мА — уровень, который используют как защиту людей от поражения током и для раннего “поймать” опасную утечку.
• Характеристика отключения по току: C — нормально переносит пусковые токи типичной нагрузки (двигатели небольшой мощности, насосы, компрессорная мелочевка), не превращая щит в “игрушку с постоянными выбиваниями”.
• Тип дифференциальной защиты: A — реагирует на переменный и пульсирующий постоянный ток утечки (актуально для техники с электронными схемами).
• Полюсность: 3P+N — четыре проводника отключаются одним рычагом, что упрощает обслуживание и повышает безопасность.
• Отключающая способность: 6 кА — типичное значение для большинства вводов в жилых и малых коммерческих объектах (при условии, что расчет токов КЗ сделан корректно).
• Исполнение: электронный дифференциальный блок — компактное решение для щита с понятной логикой работы.
• Артикул производителя: D63N46EA25C30.

По конструкции и практике монтажа: 3P+N удобен тем, что при отключении у вас не остается “висящей” нейтрали на нагрузке — при работах это реально снижает количество неприятных сюрпризов. Номинал 25 А — популярный для групп на трехфазе (например, комбинированные линии, часть розеточных групп или выделенная нагрузка умеренной мощности), но выбирать его стоит не “на глаз”, а по кабелю и расчетной мощности. Характеристика C обычно спокойнее ведет себя на нагрузках с пусковыми токами, поэтому аппарат не приходится постоянно возвращать в исходное положение после каждого старта мотора.

Что именно он защищает и как это происходит: внутри совмещены две защиты. Первая — тепловая и электромагнитная (как у обычного автомата): при длительной перегрузке отключит линию не сразу, а с выдержкой, а при коротком замыкании сработает быстро. Вторая — дифференциальная: сравнивает ток, который “ушел” по фазам, с током, который вернулся по нейтрали. Если часть тока утекает на землю (через поврежденную изоляцию, влажность, корпус оборудования или человека), появляется разница, и при достижении порога 30 мА аппарат отключает цепь. Тип A важен тем, что он видит не только чистую синусоиду утечки, но и пульсирующую составляющую — как раз то, что часто встречается у современной техники.

Почему берут именно такую связку параметров (25 А / 30 мА / C / тип A / 3P+N): она закрывает наиболее “живые” задачи в трехфазных щитах без усложнений. 30 мА — разумный баланс между безопасностью и устойчивостью к мелким паразитным утечкам. Тип A помогает избежать ситуации, когда в сети есть электроника, а защита реагирует не так, как ожидаешь. 3P+N делает отключение понятным и безопасным, особенно когда щит обслуживает не один человек или объект периодически уходит на сервис.

Рекомендации по применению: перед установкой проверьте, что номинал 25 А соответствует сечению кабеля и способу прокладки — перегружать линию даже “правильным” автоматом не стоит. Для трехфазных линий аккуратно разведите нейтраль: N нагрузки должен проходить через дифавтомат, не смешиваясь с другими нейтралями после него — иначе возможны ложные срабатывания. Если объект с длинными линиями, влажными помещениями или большим количеством импульсных блоков питания, лучше заранее оценить суммарные утечки по группам и при необходимости дробить на несколько дифавтоматов. После монтажа обязательно проверяйте работу кнопкой теста по регламенту — это простая привычка, которая реально помогает.
