2CSR256040R1254 Дифференциальный автомат ABB DS203NC C25А 30mA тип АС 3P+N трехфазный электромеханический 6кА (дифавтомат, АВДТ) изображение 1
Артикул:
2CSR256040R1254
 Обзор от AI
Производитель: ABB (АББ)
Номинальный ток — 25 А
6 А10 А16 А20 А25 А32 А
Ток утечки — 0,03A (30mA)
0,03A (30mA)0,1A (100mA)0,3A (300mA)

Автоматический выключатель дифференциального тока четырехполюсный трехфазный АВДТ АББ 25 ампер тип АС 30мА

Ключевые характеристики
БрендABB
Номинальный ток25 А
Ток утечки0,03A (30mA)
Тип тока утечкиAC
Характеристика срабатывания кривая токаC
Отключающая способность6 kA
Все характеристики ›
14 977,20 р. за 1 шт
* цена указана с учетом НДС.
В наличии
− + шт
Начислим 150 бонусов
За каждую единицу этого товара при покупке.
Каждому авторизованному пользователю.
1 бонус = 1 рубль при следующем заказе.
Самовывоз из ПВЗ: м. Новохохловская — Сегодня до 18:00
Доставка по Москве и области — 11 августа
В упаковке 1 шт Cертификат ABB
class="active" active
  • Характеристики
  • Фото
  • Галерея
  • Документация
    • Описание

    Автоматический выключатель дифференциального тока четырехполюсный трехфазный АВДТ АББ 25 ампер тип АС 30мА 2CSR256040R1254

    Автоматические выключатели дифференциального тока DS203NC исполнения 3P+N были разработаны с цельюобеспечения требований защиты и безопасности людей и оборудования и являются компактным решением шириной всего 4 DIN-модуля. АВДТ DS203NC - идеальное решение для новых электроустановок, где требуется экономия пространства, а также для модернизации уже существующих электроустановок посредстом добавления дифференциальной защиты, не предусмотренной ранее, без увеличения габаритных размеров всей системы.

      Характеристики:
    • Количество полюсов: 3P+N
    • Номинальный ток In: 25 А
    • Номинальная чувствительность Idn: 30 мА
    • Номинальное напряжение Ue: 400-415В
    • Напряжение изоляции Ui: 500 В AC
    Характеристики
    БрендABB
    Номинальный ток25 А
    Ток утечки0,03A (30mA)
    Тип тока утечкиAC
    Характеристика срабатывания кривая токаC
    Отключающая способность6 kA
    Количество полюсов4
    Напряжение380-400В
    Количество модулей4
    Тип расцепителяЭлектромеханический

    Автоматический выключатель дифференциального тока (дифавтомат, АВДТ) EC000905

    AF400-30-11 48-130V 50/60Hz / 48-130V DC Contactor
    Классификация ETIM
    ETIM
    Общ. количество полюсов4
    Номин. ток25 А
    Характеристика срабатывания (кривая тока)C
    Номин. ток утечки0.03 А
    Номин. отключающая способность по EN 608986 кА
    Количество защищенных полюсов3
    Одновременное отключение нейтрали (N)Да
    Модульная ширина (общ. кол-во модульных расстояний)4
    Номин. (расчетное) напряжение400 В
    Тип тока утечкиAC (перемен.)
    Степень защиты (IP)IP2X
    Класс токоограничения3
    Номин. отключающая способность по IEC 60947-210 кА
    Частота50/60 Гц
    Категория перенапряжения3
    Степень загрязнения2
    Глубина установочная (встраив.)69 мм
    Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

    Выкл. авт. диф. тока DS203NC C25 AC30

    трехфазный четырехполюсный дифавтомат АББ 3P+N АВДТ АС
    Дополнительные характеристики
    Тип подключения: 3-полюсный, 3П, 3P, трехполюсный, 3Р, трехфазный, 3-х фазный, 3х фазный
    Тип устройства: авдт, дифавтомат, автоматический выключатель дифференциального тока, дифференциальный автомат, дифференциальный автоматический выключатель, диффавтомат, дифф автомат, диф автомат
    Обзор от AI
    ✦ Обзор от AI
    * AI может допускать ошибки. Проверяйте важную информацию.

    Дифференциальный автомат ABB DS203NC C25А 30mA тип AC 3P+N — трехфазный электромеханический АВДТ (дифавтомат), объединяющий функции автоматического выключателя и устройства защитного отключения. Предназначен для защиты линии от перегрузки и короткого замыкания, а также для защиты людей и оборудования от токов утечки на землю. Модель рассчитана на монтаж в распределительных щитах и обеспечивает надежную работу в сетях 3~ с нейтралью (3P+N).

    Артикул производителя: 2CSR256040R1254
    Бренд: ABB

    Где используется
    • Квартирные и этажные щиты, вводно-распределительные устройства (ВРУ) в жилых домах.
    • Частные дома и коттеджи с трехфазным вводом 380/400 В.
    • Коммерческие и офисные помещения: группы розеток, силовые линии, распределение по зонам.
    • Небольшие производственные участки и мастерские с трехфазными потребителями (при соответствии тока и характеристик линии).
    • Линии, где требуется одновременная защита от КЗ/перегрузки и контроль утечки на землю в одном устройстве.
    Основные характеристики
    • Тип устройства: дифференциальный автомат (АВДТ), электромеханический.
    • Серия / модель: ABB DS203NC.
    • Количество полюсов: 3P+N (трехфазная линия + нейтраль).
    • Номинальный ток: 25 А.
    • Характеристика срабатывания автомата: C (универсальная для большинства бытовых и коммерческих нагрузок с умеренными пусковыми токами).
    • Номинальный дифференциальный ток (чувствительность): 30 мА.
    • Тип дифференциального тока: AC (реагирует на переменные синусоидальные токи утечки).
    • Отключающая способность: 6 кА.
    • Исполнение: модульное, для установки на DIN-рейку.
    Особенности и преимущества
    • 2-в-1: объединяет автоматический выключатель и УЗО, экономит место в щите и упрощает компоновку.
    • Электромеханический принцип: срабатывание по утечке не зависит от наличия внешнего питания электроники, что повышает надежность в реальных сетевых условиях.
    • Полное отключение 3P+N: при аварии отключаются фазные проводники и нейтраль, что удобно для трехфазных линий с распределением нагрузки.
    • Защита людей: чувствительность 30 мА — стандартный уровень дополнительной защиты от поражения электрическим током.
    • Защита оборудования и проводки: автоматическая часть защищает кабель и подключенные устройства от перегрузки и короткого замыкания.
    • Качество ABB: рассчитан на регулярную эксплуатацию в распределительных щитах и соответствует требованиям к модульной аппаратуре.
    Рекомендации по выбору
    • Номинал 25 А подбирают по расчетной нагрузке и по сечению кабеля линии. Номинал аппарата должен соответствовать допустимому току кабеля.
    • Характеристика C подходит для большинства линий с розетками, смешанными нагрузками и умеренными пусковыми токами. Для двигателей и нагрузок с тяжелым пуском иногда требуется другой подбор.
    • Тип AC применяют для цепей, где ожидаются переменные синусоидальные утечки. Для оборудования с выпрямителями, электроникой и частотным управлением в ряде случаев выбирают тип A или выше (по проекту и условиям эксплуатации).
    • 30 мА обычно используют на групповых линиях и линиях розеток. На вводе нередко ставят селективные решения и иные уставки (по проекту).
    Монтаж и эксплуатация
    • Устанавливается в распределительный щит на DIN-рейку.
    • Подключение выполняется по схеме для 3P+N с соблюдением маркировки клемм и корректным вводом нейтрали через аппарат.
    • Рекомендуется периодически проверять работоспособность с помощью кнопки тест (если предусмотрена в конструкции) и проводить обслуживание щита согласно регламенту.
    • Монтаж должен выполняться квалифицированным специалистом с соблюдением ПУЭ и требований производителя.
    Данные для заказа
    • Наименование: Дифференциальный автомат ABB DS203NC C25А 30mA тип AC 3P+N трехфазный электромеханический 6кА (дифавтомат, АВДТ)
    • Производитель: ABB
    • Артикул: 2CSR256040R1254

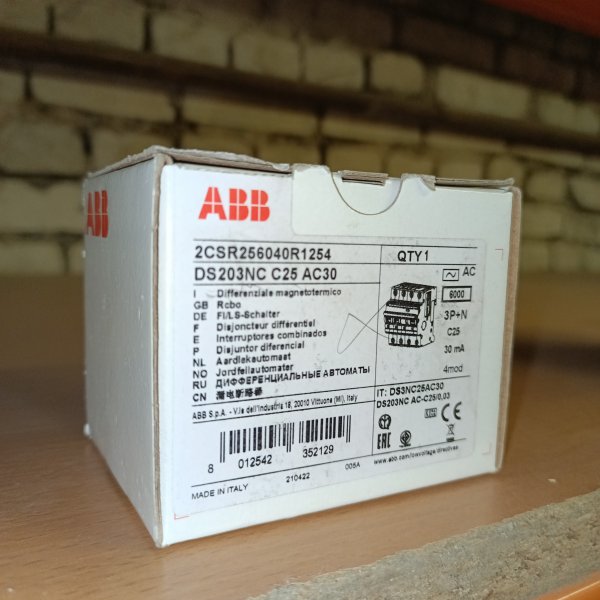

    Фото покупателей

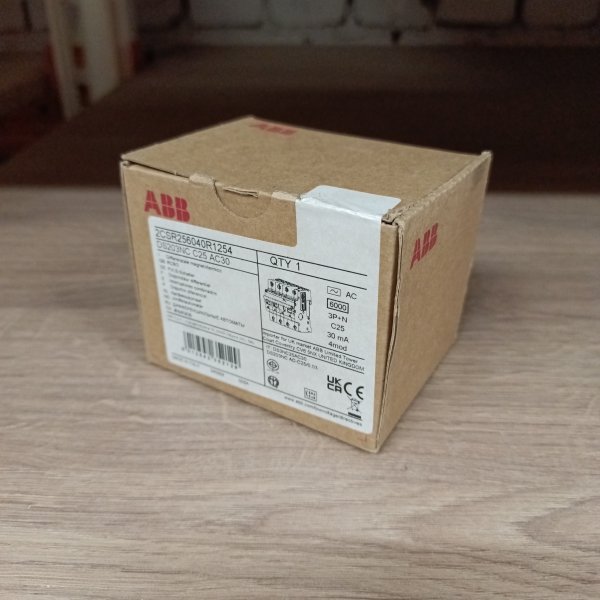

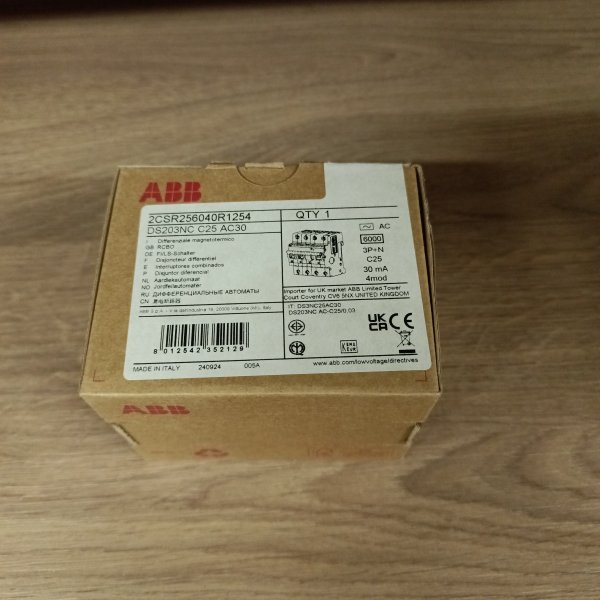

    2CSR256040R1254 Автоматический выключатель дифференциального тока четырехполюсный трехфазный АВДТ АББ 25 ампер тип АС 30мА фото покупателя 12CSR256040R1254 Автоматический выключатель дифференциального тока четырехполюсный трехфазный АВДТ АББ 25 ампер тип АС 30мА фото покупателя 2
