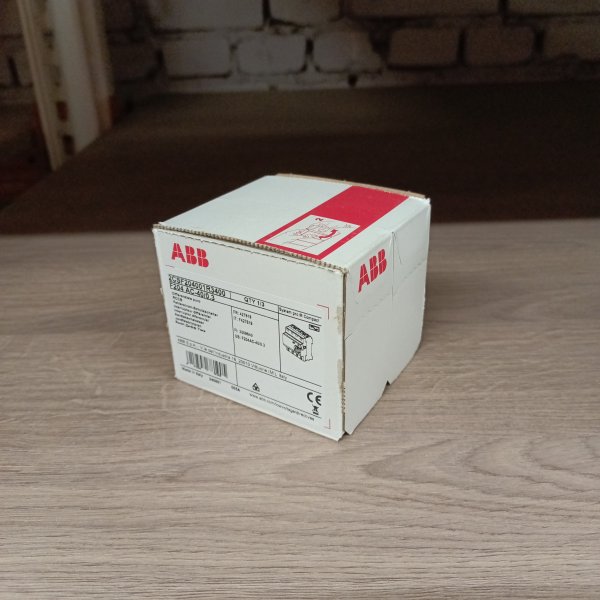

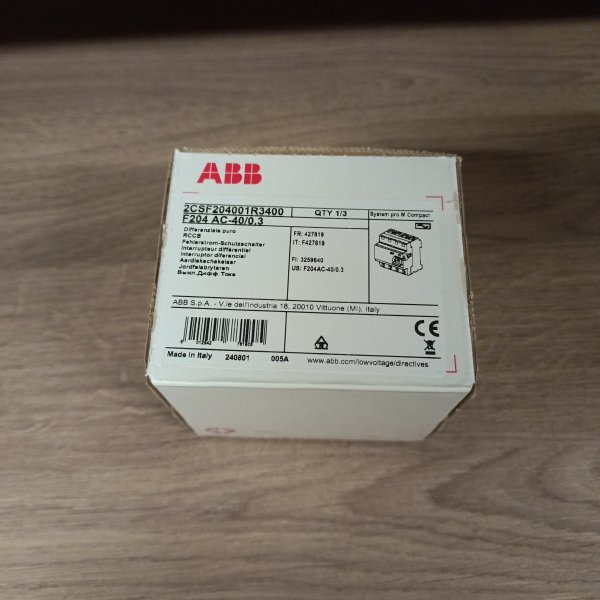

УЗО ABB F204 AC-40/0,3 4-х полюсное тип AC 40A 300mA 4 модуля (ВДТ) 2CSF204001R3400

Если в щите нужно поставить нормальную «пожарную» защиту по утечке на трёхфазную линию — ABB F204 AC-40/0,3 как раз из этой категории. Это 4-полюсное УЗО на 40 А с уставкой 300 мА, которое обычно ставят на ввод или на крупные отходящие линии, когда важнее отработать серьёзную утечку, а не ловить каждую мелочь.

Чаще всего его берут в частные дома и коттеджи с трёхфазным вводом, в небольшие коммерческие помещения, мастерские, складские щиты — везде, где есть несколько групп, длинные кабельные трассы и реальный риск утечек на изоляцию. По практике, 300 мА — это не про защиту человека при прямом прикосновении, а про снижение риска нагрева и возгорания при повреждении проводки, особенно когда где-то «подсевшая» изоляция или влажная среда начинает давать утечку.

По ключевым параметрам здесь всё просто и понятно:

• модель: ABB F204 AC-40/0,3 (серия F200, исполнение на 4 модуля);
• тип: AC — реагирует на переменный синусоидальный ток утечки;
• полюсность: 4P, удобно для трёх фаз и нейтрали с одновременным отключением;
• номинальный ток: 40 А;
• дифференциальный ток (уставка): 300 мА;
• артикул производителя: 2CSF204001R3400.

Конструктивно и по удобству монтажа это типичное «щитковое» УЗО ABB: встаёт на DIN-рейку, занимает 4 модуля, с понятной индикацией положения рукоятки. В работе ценят то, что аппарат не требует вокруг себя “танцев” — нормально стыкуется с остальной модулькой в щите и не превращает сборку в квест. Для обслуживания важно, что в любой момент можно проверить механику и цепь контроля кнопкой теста — это мелочь, но когда щит стоит в доме или в арендном помещении, привычка периодически нажимать TEST реально помогает держать защиту «живой», а не номинальной.

Что именно он защищает и как это происходит: УЗО сравнивает токи, которые уходят по фазам и возвращаются по нейтрали. В норме сумма равна нулю. Если часть тока «утекает» через повреждённую изоляцию на корпус, землю, влажные конструкции или через проводку в стене — появляется дисбаланс. Как только утечка достигает порога 300 мА, механизм отключает линию. На практике это как раз тот уровень, который часто ставят в качестве противопожарного на ввод: он не должен реагировать на небольшие естественные утечки от фильтров, длинных кабелей и техники, но обязан выключить питание при действительно опасной ситуации с изоляцией.

Почему берут именно такой вариант:

• 4 полюса — отключает одновременно все фазы и N, что удобно и безопаснее для трёхфазных цепей;
• уставка 300 мА — рабочая схема для вводной/пожарной защиты, без лишних отключений “на ровном месте”;
• 40 А — типичный номинал под ввод/линии среднего уровня, когда не хочется ставить аппарат “впритык”.

Рекомендации по применению: это УЗО обычно ставят выше по схеме — на ввод после вводного автомата или на крупные ответвления, где нужно отследить опасные утечки в проводке. Для розеточных групп и влажных помещений его обычно дополняют УЗО/дифавтоматами на 30 мА (а для отдельных задач — 10 мА), потому что 300 мА не рассчитаны на персональную защиту. И ещё момент по типу: AC подходит для утечек переменного тока, но если в линии много электроники с импульсными блоками питания, частотников или сложной бытовой техники, часто закладывают тип A — это стоит решить на этапе проекта, чтобы потом не переделывать щит.
