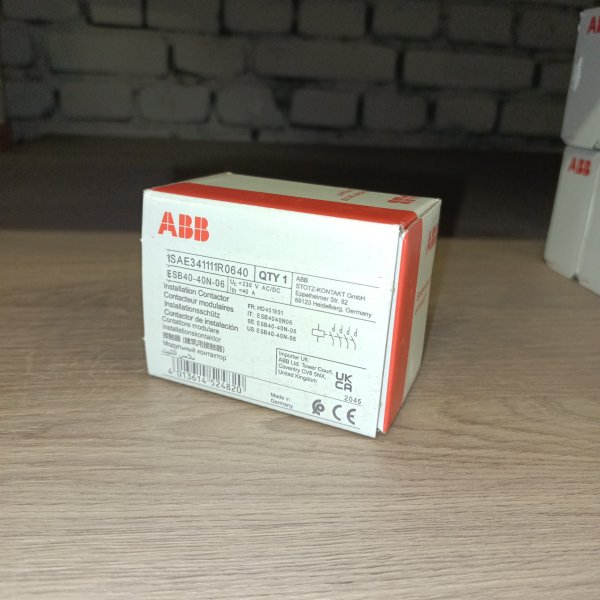

Контактор ESB40-40N-06 модульный (40А АС-1, 4НО), катушка 230В AC/DC 3 модуля 1SAE341111R0640

ESB40-40N-06 — модульный контактор ABB из серии ESB, который берут, когда нужно надежно коммутировать нагрузку и при этом аккуратно уложиться в щит по DIN-рейке. По сути это «тихий переключатель» для силовой части: управляем небольшой цепью, а включаем/выключаем уже то, что реально потребляет ток.

В работе чаще всего встречается в щитах частных домов и небольших коммерческих объектов: управление освещением по группам, вентиляцией, обогревом, насосами, бойлерами, распределение нагрузки по расписанию через реле времени или контроллер. Еще одна типовая история — когда нужно разгрузить контакты термостата/таймера: управляющее устройство дает команду на катушку, а контактор спокойно берет на себя силовую коммутацию.

Ключевые характеристики по делу:

• Номинальный ток по категории AC-1: 40 А (под резистивные нагрузки).
• Контактная группа: 4 НО (четыре нормально-открытых полюса) — удобно для трехфазных схем с нейтралью или для нескольких независимых линий.
• Катушка управления: 230 В AC/DC — можно запитать как от переменки 230 В, так и от постоянки 230 В без подбора отдельной версии.
• Исполнение: модульное, ширина 3 модуля, монтаж на DIN-рейку.
• Артикул производителя: 1SAE341111R0640.

Практика и конструктив — что это дает в щите: модульный формат экономит место и делает сборку «чистой»: все рядом с автоматами, УЗО и реле, без отдельного силового пускателя на монтажной панели. Четыре НО-контакта дают гибкость: можно одной катушкой включать сразу несколько цепей или собрать схему 3P+N без дополнительных перемычек и «зоопарка» из отдельных аппаратов. А катушка 230 В AC/DC заметно упрощает жизнь, когда управление приходит от разных систем (классическая сеть 230 В или, например, выход постоянного напряжения в шкафу автоматики).

Как работает и что именно коммутирует: при подаче напряжения на катушку контактор втягивает сердечник и замыкает силовые контакты — нагрузка получает питание. Сняли управляющее напряжение — контакты разомкнулись. Важно понимать: ESB40-40N-06 — это аппарат для коммутации, а не для защиты. От короткого замыкания и перегрузки линию должен защищать автоматический выключатель (и, при необходимости, УЗО/дифавтомат). По категории AC-1 он уверенно чувствует себя на резистивных нагрузках: нагреватели, бойлеры, тепловые завесы и подобные потребители. Для двигателей и «тяжелых» индуктивных нагрузок обычно смотрят категорию применения и схему пуска отдельно, чтобы не перегружать контакты по условиям коммутации.

Почему берут именно такой: он понятный в монтаже и предсказуемый в эксплуатации — из серии тех аппаратов, которые ставишь и дальше о них не вспоминаешь. 4 НО часто решают задачу одним устройством там, где иначе пришлось бы городить два контактора или промежуточные реле. Плюс универсальная катушка 230 В AC/DC — реальная экономия времени на подборе и на согласовании управления.

Рекомендации по применению: перед выбором проверьте, что нагрузка действительно укладывается в AC-1 по току и характеру (особенно если есть пусковые токи). Закладывайте нормальную защиту линии автоматом и не забывайте про сечение проводников и клеммную обвязку — 40 А в щите требуют аккуратного монтажа и протяжки соединений. Если контактор будет часто щелкать (управление по датчикам/термостату), имеет смысл продумать логику, чтобы избежать лишних переключений — это всегда плюс к ресурсу контактов.
