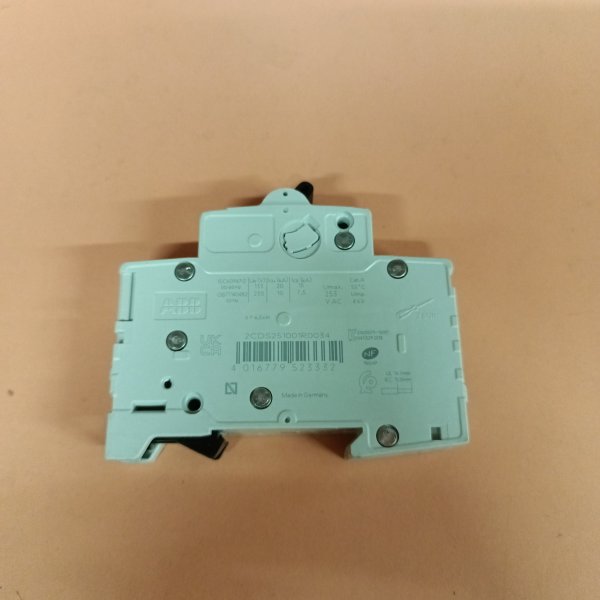

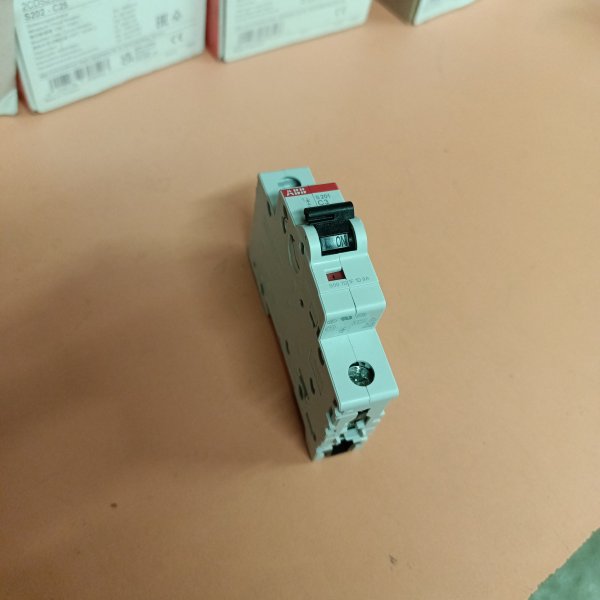

Модульный электрический автомат однополюсный 3 ампера тип С для защиты электрической цепи
Модульный электрический автомат однополюсный 3 ампера тип С для защиты электрической цепи 2CDS251001R0034
Назначение автоматических выключателей: защита от перегрузки и коротких замыканий (обеспечивают надежную и безопасную работу электроустановок), защита резистивных и индуктивных нагрузок с низким импульсным током.
Автовыключатели серии S201 System pro M изготавливаются в полном соответствии с мировыми нормами и стандартами Европы и предназначены для использования как в зданиях производственного, так и гражданского типа.
Модульные электроавтоматы фирмы ABB серии S201 имеют высокий показатель стойкости к коротким замыканиям. А благодаря применению самых современных приборов и технологий установка оборудования происходит в разы быстрее чем раньше.
Применение: жилые помещения, коммерческие и промышленные объекты.
Стандарт: IEC/EN 60898, IEC/EN 60947-2
Характеристики:
- количество полюсов - 1
- номинальный ток - 3 А
- характеристика срабатывания - C
- номинальная отключающая способность - 6 кА
- номинальная частота - 50-60 Гц
- электрическая износостойкость - 10000
- механическая износостойкость - 20000
- степень защиты корпус/зажимы - IP4x/IP2x
- температура эксплуатации - от -25 оС до +55 оС
- сечение кабеля - 25 мм2
- сечение шины - 10 мм2
- тип зажима - двунаправленная клемма с защитой от неправильного монтажа
- размер одного полюса - 85х68х17,5 мм
- установка - на рейку DIN
| Бренд | ABB |
| Номинальный ток | 3 A |
| Количество полюсов | 1 |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 6 кА |
| Количество модулей | 1 |
| Серия | S200 |
Модульный автоматический выключатель (автомат) EC000042

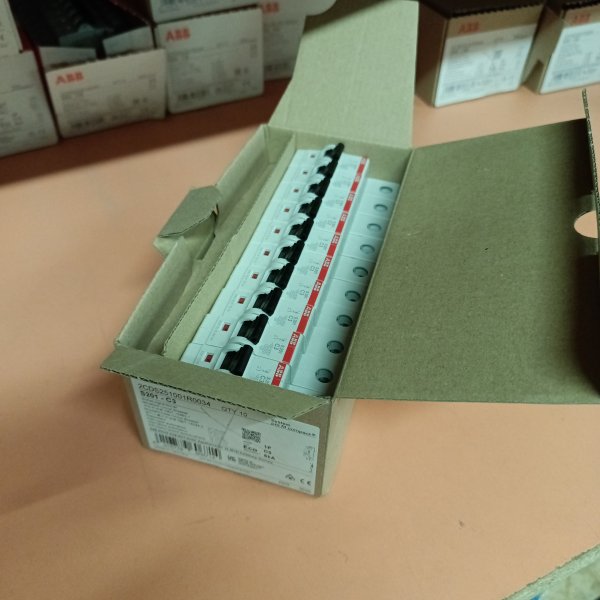

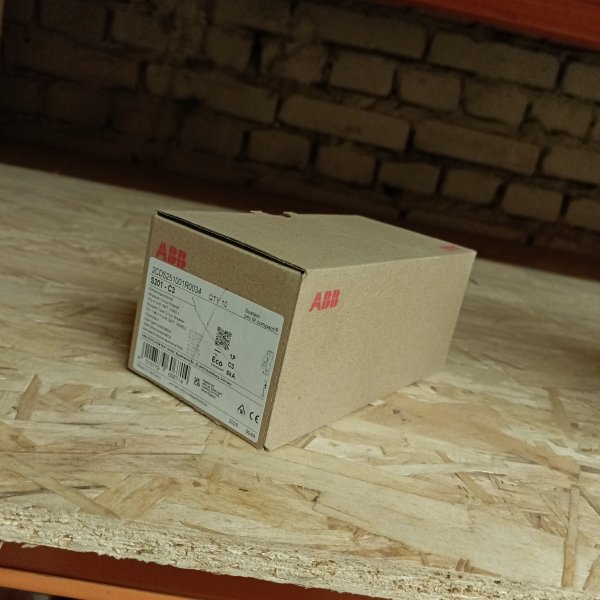

Выключатель автоматический модульный 1п C 3А 6кА S201 C3 ABB 2CDS251001R0034
Автомат.выкл-ль 1-полюсной S201 C3
Тип устройства: автоматический выключатель, электрический автомат, пакетник
ABB S201 C3 — аккуратный однополюсный автомат для обычных линий, где важна предсказуемая защита без сюрпризов. Номинал 3 А и характеристика C — это история про небольшие нагрузки и нормальные пусковые токи в рамках бытовой и легкой коммерции.
Чаще всего такой автомат ставят на отдельные маломощные группы: цепи управления, сигнализацию, слаботочные блоки питания, отдельные линии освещения, отдельные розетки для мелких потребителей, а также в щитах автоматики, где нужно надежно отгородить конкретный участок. В квартирных щитах он тоже встречается — когда важно выделить конкретное устройство или линию с небольшим током, а не вешать все на «универсальные» 16 А.
Ключевые характеристики по сути:
- 1 полюс — разрывает фазный провод, нейтраль остается общей (как и принято в большинстве однофазных щитов).
- Номинальный ток 3 А — под небольшие потребители и тонкую настройку групп.
- Характеристика срабатывания C — нормально переносит кратковременные пуски (например, у блоков питания, небольших двигателей/приводов), но при явном перегрузе и КЗ отключает без «раздумий».
- Серия S201 — типовой модульный формат для установки в распределительный щит.
- Артикул ABB: 2CDS251001R0034.
По конструкции это классический модульный автомат: ставится на DIN-рейку и занимает один модуль по ширине. Удобство в том, что им легко «дробить» щит на понятные участки: не искать потом, почему выбивает весь ввод, а отключить именно ту ветку, где проблема. Номинал 3 А как раз помогает — можно защитить линию ближе к реальной нагрузке, а не держать запас «на всякий случай», из-за которого проводка и клеммы при перегрузе успевают нагреться.
Работает он просто: от перегрузки отключается тепловым расцепителем (когда ток долго выше нормы), а при коротком замыкании — электромагнитным (практически мгновенно). Это и защищает линию: не дает проводам и контактам работать в режиме перегрева и резко обрывает аварийный ток при КЗ.
Почему берут именно такой автомат: когда нужен небольшой номинал и понятное поведение на старте нагрузки; когда хотят аккуратно развести щит по группам, особенно в шкафах управления; когда важна совместимость с привычной модульной аппаратурой ABB в одной сборке.
Рекомендации по применению: подбирайте автомат не «по привычке», а по сечению и назначению линии — 3 А обычно ставят на цепи управления и маломощные группы. Характеристика C уместна, если есть пусковые токи; для совсем чувствительных цепей без пусков иногда выбирают B, но это уже вопрос конкретной нагрузки. И обязательно проверяйте затяжку клемм после монтажа и через некоторое время работы — для щита это важнее, чем кажется.
