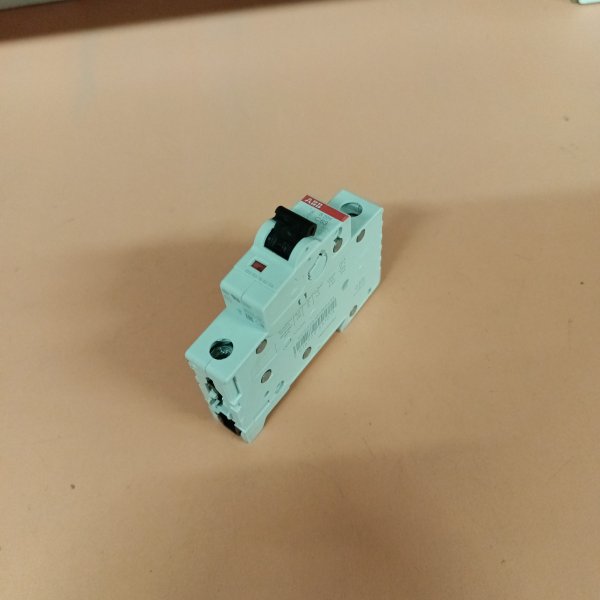

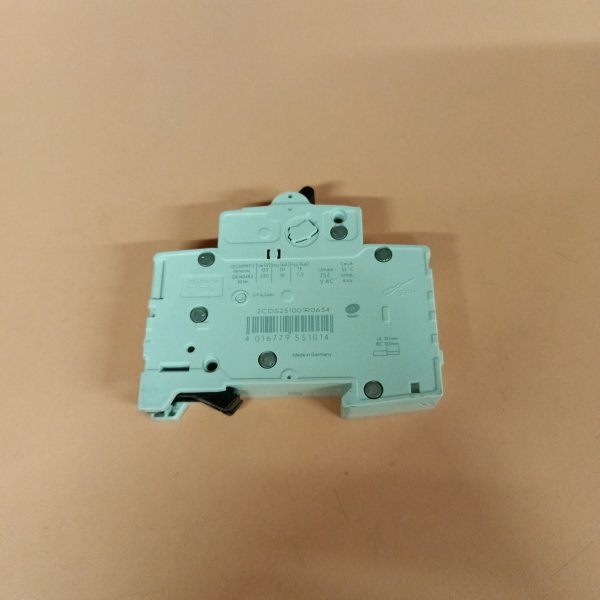

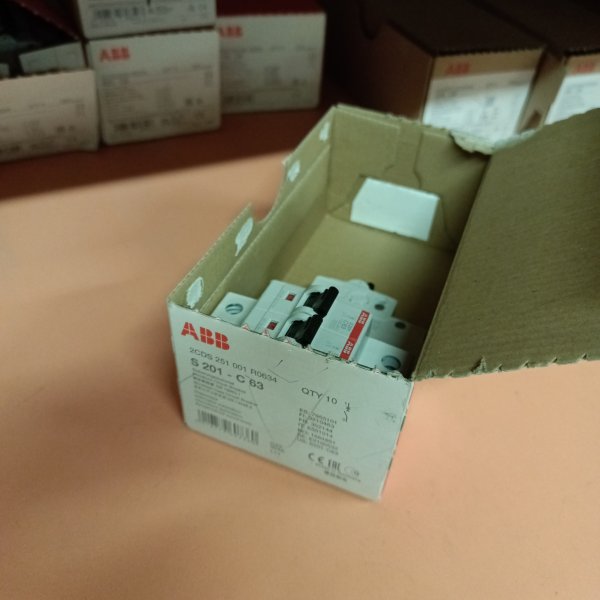

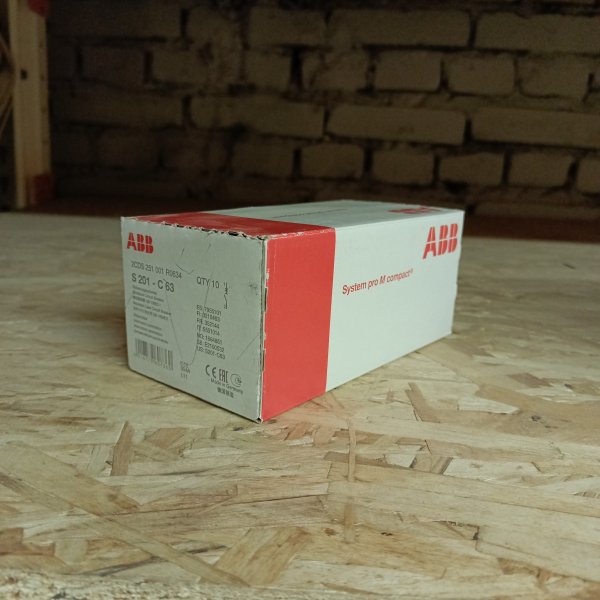

Модульный электрический автомат однополюсный 63 ампера тип С для защиты электрической цепи
Модульный электрический автомат однополюсный 63 ампера тип С для защиты электрической цепи 2CDS251001R0634
Назначение автоматических выключателей: защита от перегрузки и коротких замыканий (обеспечивают надежную и безопасную работу электроустановок), защита резистивных и индуктивных нагрузок с низким импульсным током.
Автовыключатели серии S201 System pro M изготавливаются в полном соответствии с мировыми нормами и стандартами Европы и предназначены для использования как в зданиях производственного, так и гражданского типа.
Модульные электроавтоматы фирмы ABB серии S201 на 63 Ампера имеют высокий показатель стойкости к коротким замыканиям. А благодаря применению самых современных приборов и технологий установка оборудования происходит в разы быстрее чем раньше.
Применение: жилые помещения, коммерческие и промышленные объекты.
Стандарт: IEC/EN 60898, IEC/EN 60947-2
Характеристики:
- количество полюсов - 1
- номинальный ток - 63 Ампера
- характеристика срабатывания - C
- номинальная отключающая способность - 6 кА
- номинальная частота - 50-60 Гц
- электрическая износостойкость - 10000
- механическая износостойкость - 20000
- степень защиты корпус/зажимы - IP4x/IP2x
- температура эксплуатации - от -25 оС до +55 оС
- сечение кабеля - 25 мм2
- сечение шины - 10 мм2
- тип зажима - двунаправленная клемма с защитой от неправильного монтажа
- размер одного полюса - 85х68х17,5 мм
- установка - на рейку DIN
| Бренд | ABB |
| Номинальный ток | 63 A |
| Количество полюсов | 1 |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 6 кА |
| Количество модулей | 1 |
| Серия | S200 |
Модульный автоматический выключатель (автомат) EC000042
Выключатель автоматический модульный 1п C 63А 6кА S201 C63 ABB 2CDS251001R0634
Автомат.выкл-ль 1-полюсной S201 C63
Тип устройства: автоматический выключатель, электрический автомат, пакетник
Если нужна простая и понятная защита линии на 63 А без лишних компромиссов — ABB S201 C63 как раз из таких автоматов. Это однополюсный модуль под стандартный щит, который ставят на отдельную линию и дальше уже спокойно живут без сюрпризов от перегрузок и коротких замыканий.
Где применяется
Чаще всего такой номинал берут туда, где токи уже не «квартирные»: ввод или крупная отходящая линия в распределительном щите, питание мощного оборудования, электрических нагревателей, групп в мастерской/гараже, небольших коммерческих объектов. Однополюсное исполнение — для защиты фазного проводника в однофазных цепях; в задачах, где нужно отключать и фазу, и ноль, обычно смотрят в сторону 1P+N или двухполюсных решений.
Ключевые характеристики
- Бренд: ABB
- Серия: S201
- Количество полюсов: 1
- Характеристика срабатывания: C
- Номинальный ток: 63 А
- Артикул производителя: 2CDS251001R0634
Практические особенности
Характеристика C — самый ходовой вариант для смешанных нагрузок: розеточные и силовые линии, где бывают кратковременные пусковые токи (двигатели, компрессоры, блоки питания), но без «тяжелого» старта как у промышленного оборудования. По опыту, на таких линиях C ведет себя предсказуемо: не срабатывает «на ровном месте», но при аварии отключается быстро.
Что защищает и как это делает
Автомат отключает линию в двух типичных ситуациях. При перегрузке (когда ток долго выше нормы) срабатывает тепловой расцепитель — это защита кабеля и клемм от перегрева. При коротком замыкании срабатывает электромагнитный расцепитель — отключение получается резким и быстрым, чтобы не дать дуге и току разогнать проблему до пожара в щите.
Почему берут
S201 часто выбирают за понятную логику подбора и стабильную работу в щитах, где важна повторяемость: поставил — и не возвращаешься к вопросу «почему выбивает». Плюс удобно, когда в объекте уже стоят модули ABB — одинаковая серия в щите обычно проще в обслуживании и замене.
Рекомендации по применению
Номинал 63 А имеет смысл только тогда, когда под него реально рассчитана линия: сечение кабеля, способ прокладки, температура, клеммные соединения. Если защищаете розеточную группу или бытовую линию — 63 А почти всегда перебор. И отдельно: автомат не заменяет УЗО/дифзащиту — от утечки на корпус и поражения током он не спасает, для этого нужна отдельная защита.
