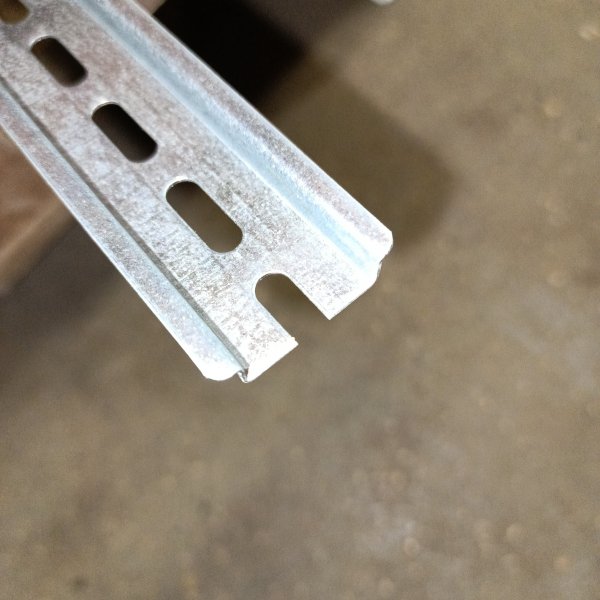

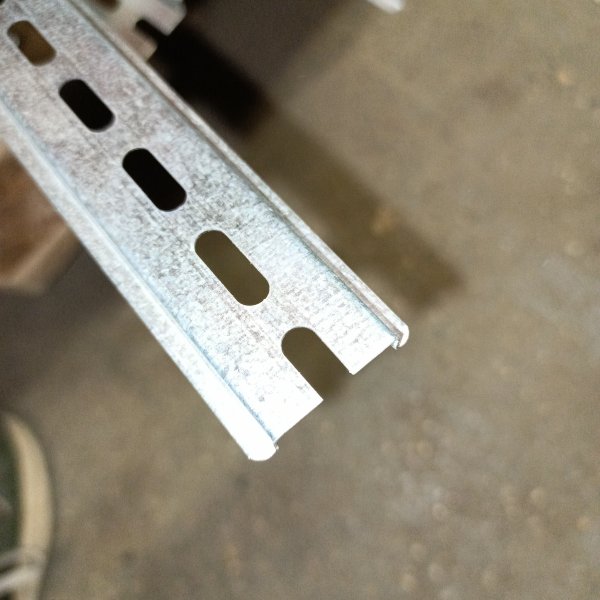

DIN-рейка EKF 1400мм перфорированная 7,5x35мм толщина 0,8мм adr-1.4

Когда собираешь щит, мелочей не бывает: криво встала рейка — дальше «поплывёт» всё, от автоматов до клемм. Перфорированная DIN-рейка EKF длиной 1400 мм как раз из тех вещей, которые ставишь один раз и спокойно работаешь дальше: ровная, с нормальной геометрией и без лишних сюрпризов на монтаже.

По применению всё просто: это стандартная основа для крепления модульной аппаратуры в распределительных щитах и шкафах — автоматы, УЗО/дифы, реле, контакторы в модульном исполнении, клеммники и держатели. Длина 1400 мм удобна, когда собираете крупные шкафы, длинные ряды аппаратуры или нужно нарезать несколько отрезков под разные секции щита. В щитах управления и автоматики такую рейку часто берут именно из-за возможности быстро «разнести» оборудование по месту и не тратить время на подгонку крепежа.

Ключевые характеристики, чтобы сразу понимать, что это за рейка:

• длина: 1400 мм;
• тип: перфорированная;
• профиль: 7,5x35 мм;
• толщина металла: 0,8 мм;
• артикул производителя: adr-1.4;
• бренд: EKF.

Перфорация здесь не «для красоты». Она заметно ускоряет работу: можно крепить рейку в шкафу без разметки каждого отверстия, удобно попадать в монтажные точки, особенно когда внутри уже стоит часть оборудования или доступ ограничен. Толщина 0,8 мм — практичный вариант для щитовой сборки: рейка держит модульные устройства уверенно, а при нарезке не превращается в «фольгу», которая ведёт себя непредсказуемо. Профиль 35 мм — привычный формат под большинство модульных защёлок, так что с совместимостью обычно вопросов не возникает.

Как это работает в реальной сборке: DIN-рейка принимает на себя механическую нагрузку от аппаратуры и фиксирует её в одной линии. Устройство защёлкивается на полку профиля и держится за счёт подпружиненного зажима (у кого-то это защёлка, у кого-то винтовой фиксатор). Рейка при этом не «защищает» как автомат, но влияет на надёжность: если основание гуляет или прогибается, со временем можно получить перекосы, плохой контакт в клеммах из‑за натяжения проводов и просто неудобное обслуживание. С ровной рейкой и нормальным креплением аппаратура стоит стабильно, провода укладываются аккуратнее, а щит выглядит и обслуживается как положено.

Почему такие рейки берут на сборку: длинный формат закрывает задачу «одной планкой» и экономит стыковки, перфорация ускоряет монтаж и даёт свободу по точкам крепления, а профиль 7,5x35 мм — понятный стандарт под большую часть модульных устройств. Плюс удобно, что можно нарезать по месту: под отдельные ряды, перемычки внутри шкафа или нестандартные компоновки.

Рекомендации по применению: перед установкой проверьте плоскость посадочного места в шкафу — даже хорошую рейку можно «скрутить», если притягивать её к кривой панели. Крепёж затягивайте равномерно, чтобы не получить прогиб в середине на длинной базе. При нарезке лучше сразу снять заусенцы на торцах — это и руки бережёт, и изоляцию проводов. Если планируется тяжёлая аппаратура или плотная укладка жгутов, ставьте крепёжные точки чаще — так рейка будет держать ряд ровно по всей длине.
