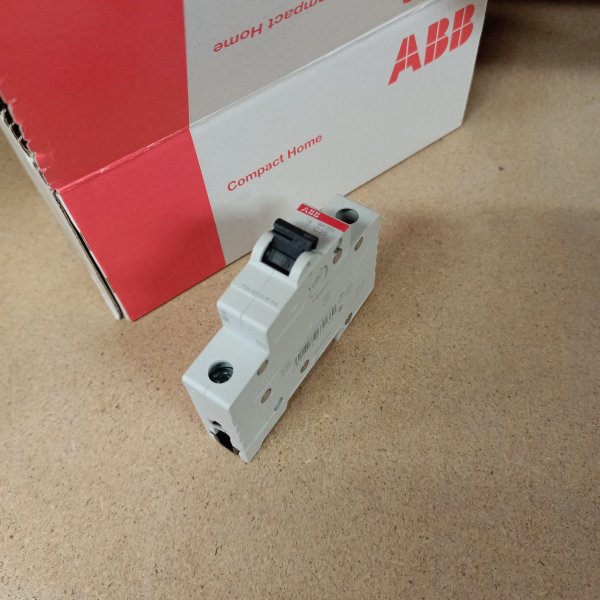

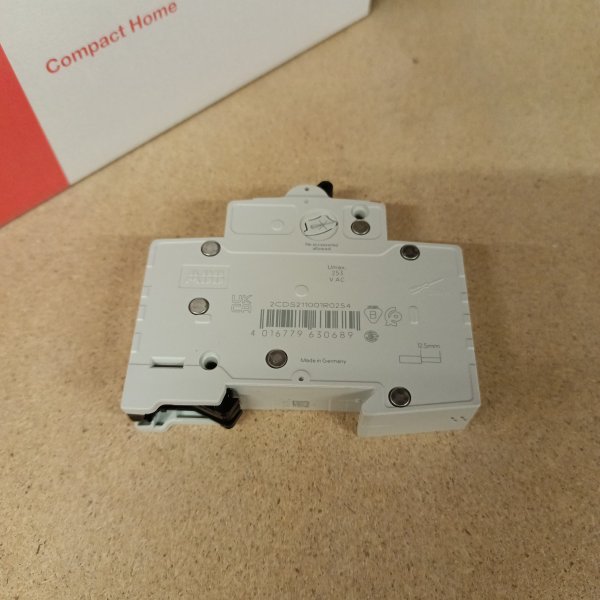

Модульный электрический автомат однополюсный АББ тип С 25 ампер для защиты электрической цепи
Модульный электрический автомат однополюсный тип С 25 ампер для защиты электрической цепи 2CDS211001R0254
Токоограничивающее устройство серии SH201 от известной лидирующей компании ABB предназначено для управления нагрузкой, разъединения электрических цепей и их защиты от перегрузки и короткого замыкания. Такой прибор можно встретить в распределительных щитах многоквартирных или частных домов, а также в местах общественного назначения. Его основная функция состоит в обеспечении бесперебойной работы оборудования, находящегося под постоянной нагрузкой. Главным отличием автомата данной серии является усовершенствованная конструкция. У автомата один полюс с предельной отключающей возможностью в 6 килоампер. Он работает в сети переменного тока напряжением 230/400 Вольт и рассчитан на номинальную нагрузку тока 25 Ампер. Автомат обладает характеристикой типа C. Его корпус изготовлен из самозатухающего термостойкого полиэфира и усилен дополнительными заклепками для устранения эффекта расхождения корпуса. Управление осуществляется удобной рукояткой с двумя положениями: I/O (включено/отключено). Конструкция установочного зажима обеспечивает свободную установку выключателя на DIN-рейку. Механическая износостойкость составляет 20 тысяч циклов, коммутационная так же, хватает на 20 тысяч циклов. Выдерживает импульсное напряжение в 4000 Вольт. Параметры автомата: 18х85х69 мм.
| Бренд | ABB |
| Номинальный ток | 25 A |
| Количество полюсов | 1 |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 6 кА |
| Количество модулей | 1 |
| Серия | SH200 |
Модульный автоматический выключатель (автомат) EC000042
Выключатель автоматический модульный 1п C 25А 6кА SH201 C 25 ABB 2CDS211001R0254
Тип устройства: автоматический выключатель, электрический автомат, пакетник
SH201 C25 от ABB — типовой «рабочий» автомат на одну линию, который ставят, когда нужно просто и надежно защитить проводку от перегрузки и короткого замыкания. Формат привычный для модульных щитов: аккуратно встает на DIN-рейку и без сюрпризов работает в бытовых и небольших коммерческих сетях.
Чаще всего такой автомат берут на отдельные групповые линии: розетки, освещение, отдельные потребители в квартире или доме, а также в щитах небольших офисов, мастерских, подсобных помещений. Однополюсное исполнение означает, что он разрывает фазу — стандартный вариант для однофазных цепей, когда ноль ведут на свою шину.
Ключевые характеристики, которые важно понимать:
- 1 полюс — отключает фазный проводник в линии.
- Номинальный ток 25 А — рассчитан на длительную работу в пределах этого тока без отключения (при нормальных условиях в щите).
- Характеристика C — срабатывает по «току отсечки» умеренно: подходит для большинства бытовых нагрузок и линий с обычными пусковыми токами (например, часть бытовой техники, небольшие двигатели).
- Отключающая способность 6 кА — выдерживает и отключает короткие замыкания до 6 кА в точке установки (важный параметр, который должен соответствовать расчетам/условиям сети).
По монтажу и эксплуатации это стандартный модульный автомат: удобно обслуживать, понятно включать/отключать линию, легко диагностировать — если он «выбивает», это всегда повод проверить нагрузку и состояние линии, а не пытаться удерживать рычагом. В щите такие устройства ценят за предсказуемую работу: поставил, промаркировал линию — и дальше все читается без гаданий.
Что он защищает и как это происходит: внутри два независимых механизма. Тепловой расцепитель реагирует на перегрузку (когда ток долго выше нормы) и отключает линию, чтобы проводка не перегревалась. Электромагнитный расцепитель срабатывает почти мгновенно при коротком замыкании — это как раз та ситуация, где важна отключающая способность 6 кА.
Почему берут именно такой тип автомата: понятная характеристика C для «обычных» линий, номинал 25 А для выделенных групп, и отключающая способность 6 кА, которая во многих щитах закрывает требования по КЗ. Плюс ABB — распространенная серия, под которую обычно без проблем подбираются аксессуары и компоновка в щите выглядит аккуратно.
Рекомендации по применению: номинал автомата выбирают не «под розетку», а под кабель и условия прокладки — сначала сечение и линия, потом автомат. Если ставите C25, проверьте, что проводка и клеммные соединения реально рассчитаны на такой ток, а расчетный ток КЗ в точке установки не превышает 6 кА. Монтаж — с нормальной затяжкой клемм и последующей проверкой, потому что большинство проблем в щитах начинается не с автомата, а с плохого контакта.
