Обжимная гильза под опрессовку для соединения провода СИП между собой

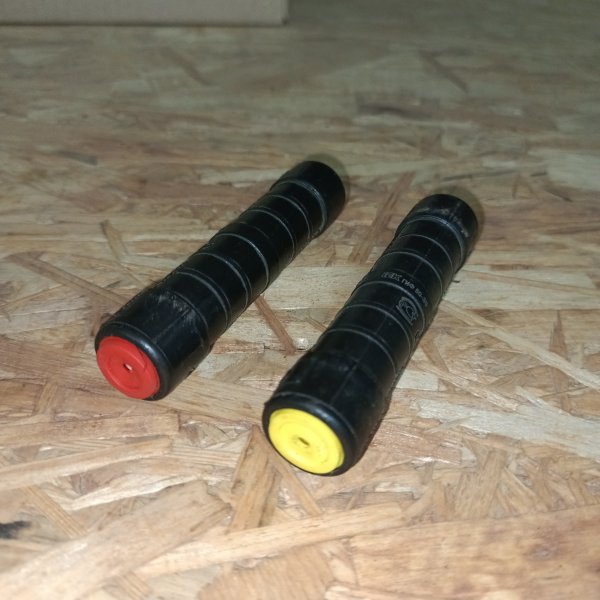

Обжимная гильза под опрессовку для соединения провода СИП между собой UZA-23-D50-D35
Гильза изолированная ИЭК ГИФ 50-35 (MJPT 50-35) фазная предназначена для надежного соединения и ответвления проводов СИП при выполнении электромонтажных работ. Изделие применяется в системах воздушных линий электропередачи и позволяет создать качественный электрический контакт с учетом требований к монтажу самонесущих изолированных проводов.
Конструкция гильзы обеспечивает надежное соединение проводников различного сечения, а изоляционное покрытие дополнительно защищает место контакта от внешних воздействий. Модель ГИФ 50-35 рассчитана на работу с проводами соответствующего диапазона сечений и подходит для использования при монтаже и ремонте линий электроснабжения.
Фазная изолированная гильза ИЭК отличается практичностью и удобством установки. Ее применение помогает сократить время монтажных операций и обеспечить стабильность соединения на протяжении всего срока эксплуатации. Комплектующие такого типа востребованы при строительстве и модернизации воздушных электрических сетей, подключении новых участков и проведении технического обслуживания.
Гильза ИЭК ГИФ 50-35 (MJPT 50-35) - подходящий вариант для профессионального электромонтажа, когда важны надежность соединения, соответствие параметрам СИП и удобство выполнения работ.
Сечение СИП:
- левая часть - 50 мм2
- правая часть - 35 мм2
Цвет герметизирующего кольца:
- левая часть - красный
- правая часть - желтый
Тип матрицы для опрессовки гильз: Е173
| Вид наконечника | Гильза |
| Минимальное сечение кабеля | 35 мм2 |
| Материал кабеля | Алюминий |
| Бренд | IEK |
| Изоляция | Да |
| Тип разъема | ГИА |
| Максимальное сечение кабеля | 50 мм2 |
Гильза соединительная обжимная для алюминиевых проводников EC001060
Гильза изолированная фазная ГИФ 50-35 (MJPT 50-35) IEK UZA-23-D50-D35
Гильза ГИФ 50-35 от IEK — это понятная и рабочая вещь для соединения жил СИП, когда нужно сделать стык быстро и без лишней «самодеятельности». По сути, это переходная гильза 50→35 мм² с изоляцией, которую ставят там, где важны надежный контакт и аккуратный узел на линии.
Чаще всего такие гильзы берут для монтажа и ремонта воздушных линий с самонесущим изолированным проводом: когда нужно нарастить участок, выполнить переход с одного сечения на другое, восстановить поврежденную жилу или собрать соединение в шкафу/на опоре с тем же СИП. Также выручает при переобвязке вводов, когда по проекту выходит одно сечение, а по месту нужно корректно «перейти» на другое без скруток и колхозных переходников.
- Тип: изолированная гильза для СИП, фазная
- Маркировка/аналог: ГИФ 50-35 (MJPT 50-35)
- Сечения жил: 50 мм² и 35 мм²
- Артикул производителя: UZA-23-D50-D35
- Бренд: IEK
Практический плюс изолированной гильзы в том, что узел получается аккуратнее и спокойнее по эксплуатации: изоляция закрывает место соединения, меньше вопросов к расстояниям и «голому металлу», а монтажнику проще контролировать, чтобы после опрессовки ничего не торчало и не цеплялось. Для СИП это особенно актуально — провод обычно идет открыто, и лишние оголенные места там ни к чему.
Работает все просто: жилы заводятся в гильзу со своих сторон (под 50 и под 35 мм²), дальше выполняется опрессовка инструментом под нужный профиль. После правильной опрессовки контакт получается плотный, переходное сопротивление минимальное, соединение не «дышит» от нагрузки и нагрева. Изоляция снаружи помогает сохранить диэлектрический зазор и защищает место стыка от случайных касаний и большинства типовых эксплуатационных воздействий на линии.
Почему эту гильзу берут: она закрывает сразу две задачи — нормальный электрический контакт и аккуратная изоляция соединения; плюс удобно, что это именно переход 50/35, без подмоток и лишних «проставок». В монтаже это экономит время и снижает риск ошибок, которые обычно появляются на переходах сечения.
Рекомендации по применению: подбирайте гильзу строго под фактические сечения жил (50 и 35 мм²), используйте опрессовочный инструмент и матрицы под такие гильзы, опрессовывайте по нормальной технологии (не «одним ударом где попало»). Перед монтажом проверьте, чтобы жила была ровно зачищена и чистая, а после — визуально оцените посадку жил и качество опрессовки. Если узел ставится на улице, делайте соединение так, чтобы на него не приходилось механическое натяжение — для СИП это правило всегда работает.
