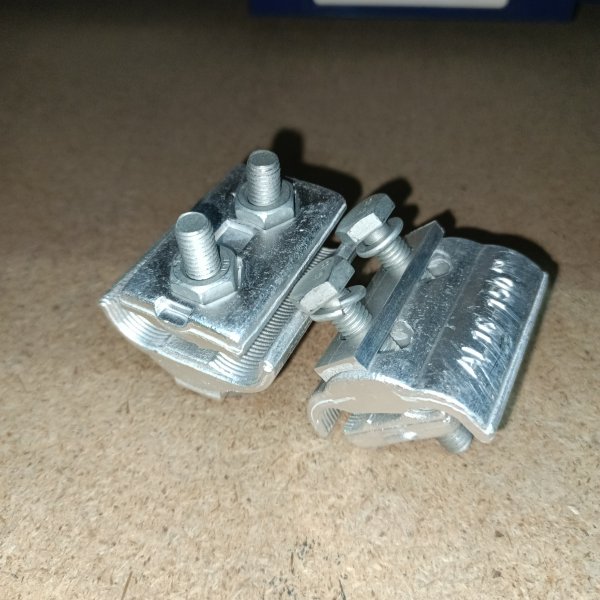

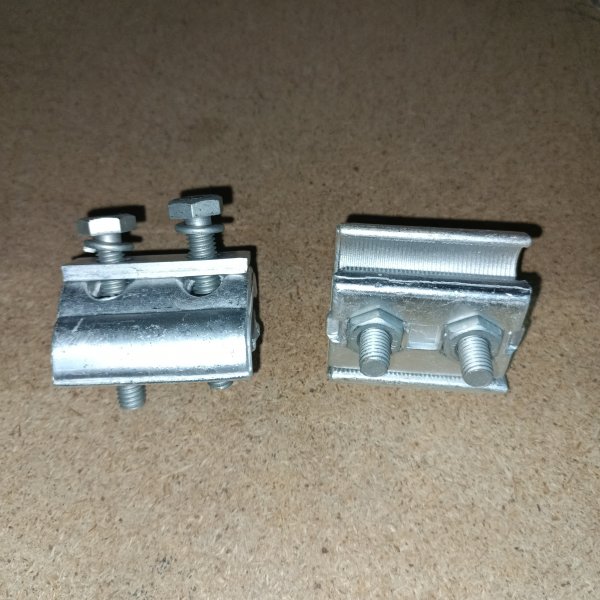

Болтовой соединительный зажим для голых проводов СИП 16-150мм2
Болтовой соединительный зажим для голых проводов СИП 16-150мм2 108666
Зажим соединительный плашечный КВТ ПЗА 16-150 предназначен для надежного соединения и ответвления проводов при выполнении электромонтажных работ. Изделие применяется при монтаже самонесущих изолированных проводов (СИП) и подходит для организации надежного электрического контакта в распределительных и воздушных сетях.
Конструкция зажима обеспечивает плотную фиксацию проводников и стабильность соединения при длительной эксплуатации. Модель рассчитана на работу с проводами сечением от 16 до 150 мм2, что позволяет использовать ее для различных вариантов монтажа линий электропередачи. Плашечное исполнение обеспечивает удобство установки и надежное механическое соединение элементов.
КВТ ПЗА 16-150 подходит для применения при строительстве и модернизации воздушных линий, подключении ответвлений и проведении ремонтных работ. Комплектующая отличается практичной конструкцией, рассчитанной на эксплуатацию в условиях, характерных для наружных электроустановок.
При выборе соединительной арматуры важно учитывать сечение проводов и особенности конкретной линии. Зажим КВТ ПЗА 16-150 станет практичным решением для монтажа СИП и выполнения надежных электрических соединений. Подходит для профессионального электромонтажа и использования в проектах электроснабжения различного назначения.
- Сечение: 16-150 мм2
- Головка болта: 14
- Количество болтов: 2
- Длина: 50 мм
- Ширина: 46 мм
- Высота: 55 мм
- Вес: 140 г
Плашечные зажимы — это как раз тот случай, когда хочется один раз нормально соединить СИП и забыть про это соединение надолго. КВТ ПЗА 16-150 берут, когда нужна аккуратная, понятная по монтажу стыковка проводов без лишних переходников и самодельных решений.
Чаще всего такой зажим ставят на воздушных линиях с СИП: при ответвлениях, восстановлении участка после повреждения, при наращивании или перестыковке провода. Подходит для типовых работ на опорах и вводах, где важно, чтобы контакт держался стабильно и не “поплыл” со временем от нагрева, вибраций и сезонных перепадов.
Ключевые характеристики по делу:
- Тип: соединительный плашечный зажим.
- Назначение: монтаж провода СИП.
- Диапазон сечений: 16–150 мм2.
- Бренд: КВТ.
- Артикул производителя: 59361.
Практика и удобство в работе. Плашечная конструкция ценится за предсказуемость: провод укладывается между плашками, равномерно прижимается и не требует “выдумывать” как зафиксировать жилу. В нормальном монтаже это экономит время на опоре и уменьшает риск перекоса, когда часть жилы прижата сильнее, а часть слабее. Плюс такой формат проще контролировать визуально: видно, что провод лег на место и зажат по всей ширине зоны контакта.
Что делает и за счет чего держит. Зажим обеспечивает механическое удержание провода и электрический контакт за счет прижатия токопроводящей жилы между плашками. Чем стабильнее прижим и площадь контакта, тем меньше шанс получить лишнее переходное сопротивление, которое потом превращается в локальный нагрев. Для СИП это особенно важно: на воздухе все огрехи монтажа проявляются быстрее — и по температуре, и по потере контакта.
Почему берут. ПЗА 16-150 выбирают, когда нужен нормальный “рабочий” диапазон по сечению и понятная схема соединения без сложных операций. Это тот тип зажима, который привычен монтажникам ВЛ: минимум сюрпризов при установке и понятно, чего ожидать от соединения в эксплуатации.
Рекомендации по применению. Подбирайте зажим строго под реальное сечение жилы и не пытайтесь “дотянуть” диапазон на границах, если провод по факту отличается. Перед монтажом проверьте, чтобы провод лег в зажим без перекручивания и без мусора в зоне контакта. Затяжку делайте равномерно, без рывков, с нормальным инструментом; после затяжки полезно еще раз визуально убедиться, что провод не сместился и прижим получился симметричным. Если соединение делается на улице, продумайте защиту участка по правилам вашего объекта (особенно на переходах и местах с повышенной влажностью).
