Обжимная гильза под опрессовку для соединения провода СИП между собой
Описание

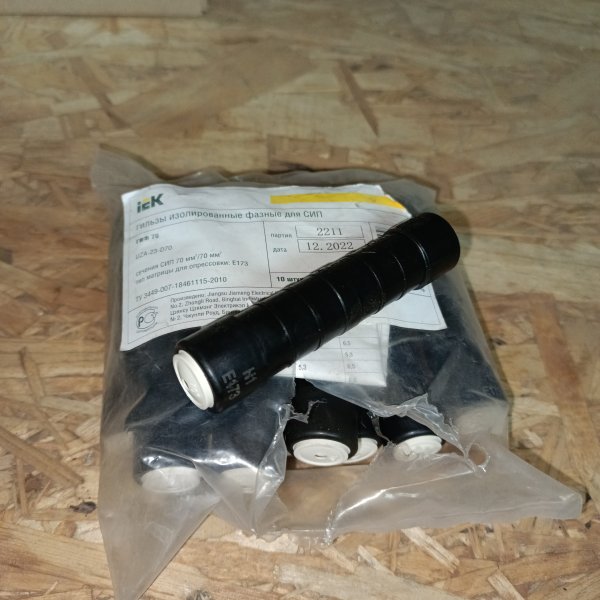

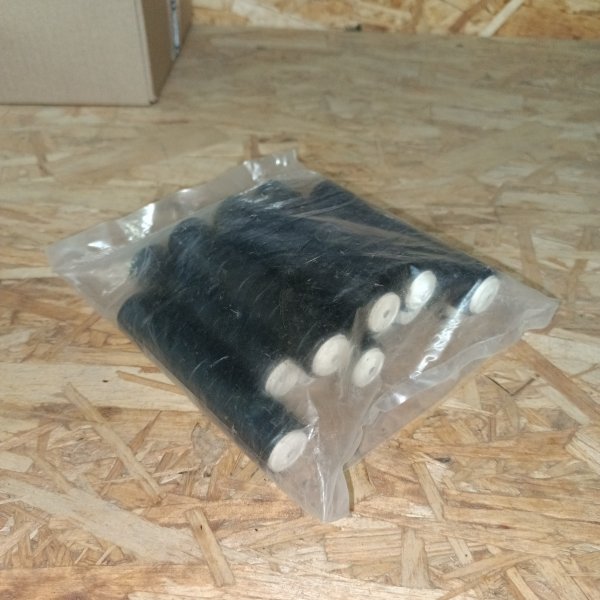

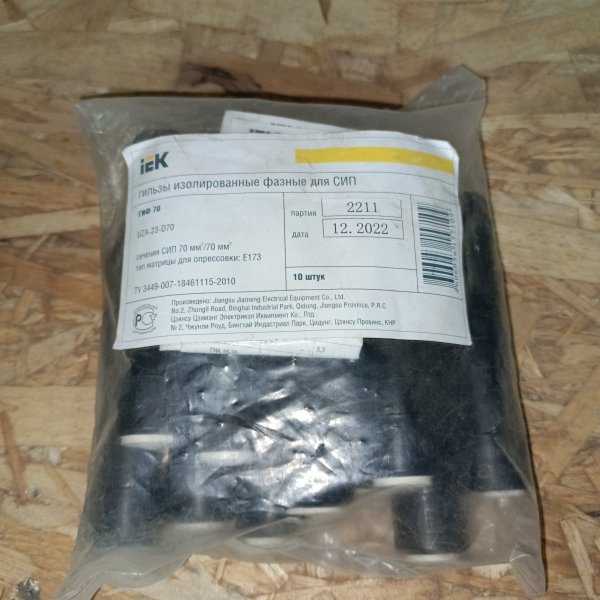

Обжимная гильза под опрессовку для соединения провода СИП между собой UZA-23-D70
Назначение: механическое и электрическое соединение в пролетах фазных проводов (ГИФ) и проводов нейтрали (ГИН) в изолированных системах СИП с несущей нейтралью.
Соединение:
1. Снятие изоляции с провода.
2. Ввод провода в гильзу до перегородки.
3. Опрессовывание по разметке матрицами через изоляцию гильзы.
Материал:
- внутренняя полость: алюминий - заполнена контактной смазкой, предохраняющей поверхность алюминия от окисления и снижающей контактное сопротивление, что приводит к значительному снижению потерь электроэнергии;
- изоляция: полимер - устойчив к ультрафиолетовому излучению и погодно-климатическим условиям.
Допустимые механические нагрузки на опресованное соединение:
- ГИФ 60%
- ГИН 95%
Сечение СИП:
- левая часть - 70 мм2
- правая часть - 70 мм2
Цвет герметизирующего кольца:
- левая часть - белый
- правая часть - белый
Тип матрицы для опрессовки гильз: Е173
Характеристики
| Материал кабеля | Алюминий |
| Минимальное сечение кабеля | 70 мм2 |
| Вид наконечника | Гильза |
| Изоляция | Да |
| Бренд | IEK |
| Максимальное сечение кабеля | 70 мм2 |
| Тип разъема | ГИА |
Классификация ETIM
ETIMОбзор от AI
Гильза ИЭК ГИФ 70 (MJPT 70) — это тот самый аккуратный «стык», который нужен, когда СИП надо соединить надежно и без самодеятельности с изолентой. В работе она выручает там, где важно сохранить и электрический контакт, и изоляцию на уровне самой линии.
Обычно такие гильзы ставят при ремонте и наращивании участков СИП на вводах в дом, на опорах, в ответвлениях и при восстановлении поврежденного места. По сути, это решение для ситуаций, когда провод уже есть, трасса собрана, а соединение нужно сделать корректно — с нормальной механикой и понятным результатом после обжима.
- Тип: изолированная гильза для СИП (фазная)
- Исполнение: ГИФ 70 (маркировка MJPT 70)
- Для сечения: 70 мм2
- Бренд: IEK
- Артикул: UZA-23-D70
Практический смысл изолированной гильзы в том, что после обжима у вас не остается «голого» места, которое потом приходится отдельно защищать. Это особенно удобно на СИП: провод сам по себе в изоляции, и логично, чтобы и соединение оставалось закрытым, без лишних слоев и утолщений. Плюс так проще держать аккуратную геометрию узла — меньше шанс, что соединение будет цепляться, перегибаться или натираться о крепеж.
Работает все просто: жилы заводятся в гильзу, дальше соединение обжимается прессом. Обжатая часть дает плотный контакт и нормальную механическую прочность, а изоляция гильзы закрывает место стыка и снижает риск случайного касания или перекрытия на близко расположенные элементы. Важно понимать: надежность здесь делает не «магия», а правильный инструмент и соблюдение технологии обжима.
Почему берут: когда нужно соединить СИП 70 мм2 без лишних переходов и самодельных «костылей»; когда ремонт на линии надо сделать быстро и аккуратно; когда хочется получить предсказуемое соединение, которое не требует дополнительных манипуляций с изоляцией на месте стыка.
Рекомендации по применению: подбирайте гильзу строго под сечение (здесь — 70 мм2) и работайте подходящим пресс-инструментом с правильной матрицей. Перед обжимом жилу стоит подготовить аккуратно, без надрезов и «лохматости». Если есть сомнения по совместимости с конкретным типом СИП или по профилю обжима — лучше свериться с документацией на линию и инструмент: на соединениях это всегда дешевле, чем переделка.
