Провод установочный ККЗ ПуГВнг(А)-LS 1х1 гибкий силовой медный (ПВ-3) желто-зеленый ГОСТ 31947 KKZ40-00010366

Желто-зеленый ПуГВнг(А)-LS 1х1 от Калужского кабельного завода — это тот самый «рабочий» установочный провод, который чаще всего нужен в щитах и на клеммах: гибкий, аккуратно укладывается и не превращает монтаж в борьбу с жесткой жилой. Цвет сразу говорит сам за себя — это защитный проводник, и в нормальном монтаже он всегда должен быть узнаваемым без маркера и изоленты.

В реальных задачах такой провод берут для разводки внутри электрощитов, шкафов автоматики, на шины PE, для подключения корпусов оборудования к заземлению, а также для перемычек и подводов к клеммникам. Он хорошо подходит там, где провод постоянно «живет» в коробах, лотках или внутри корпуса и от него требуется гибкость: уложить в ограниченном пространстве, сделать красивый радиус, не заламывать жилу у зажима. Часто его используют вместе с наконечниками, когда нужно собрать щит аккуратно и повторяемо.

Ключевые характеристики, на которые обычно смотрят:

• Марка: ПуГВнг(А)-LS (в быту чаще называют ПВ-3) — установочный гибкий медный провод.
• Исполнение: 1х1 — одна медная жила сечением 1 мм².
• Изоляция: нг(А)-LS — не распространяет горение при групповой прокладке (категория А) и с пониженным дымо- и газовыделением.
• Цвет: желто-зеленый — для PE-проводника по принятой цветовой маркировке.
• Норматив: ГОСТ 31947.

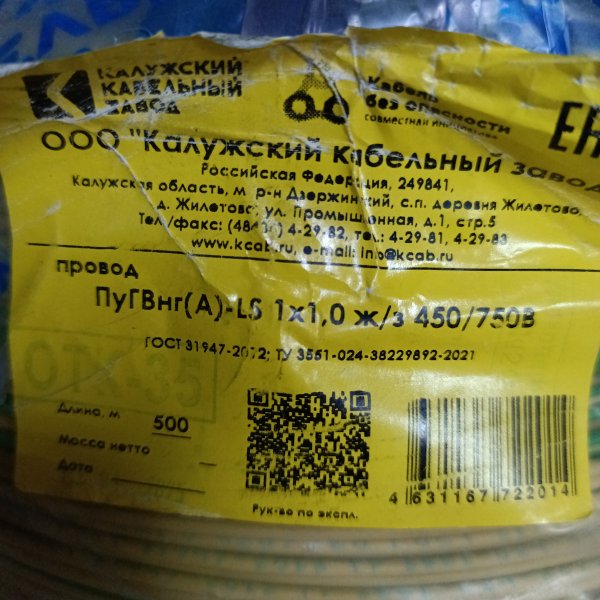

• Производитель: Калужский кабельный завод, артикул KKZ40-00010366.

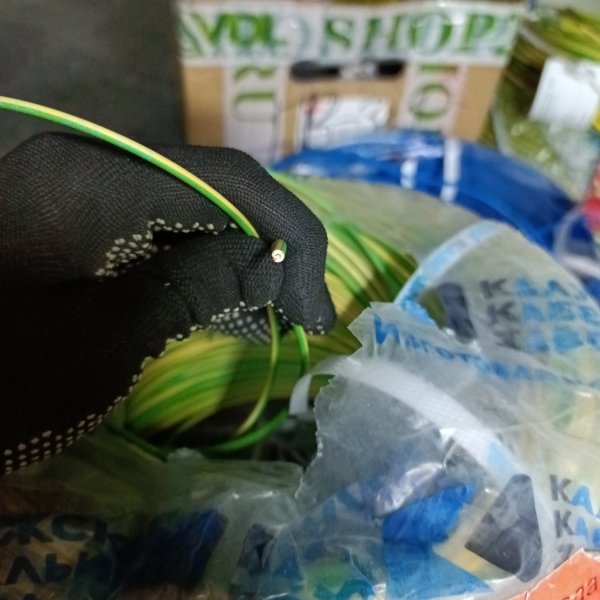

По конструкции это гибкая многопроволочная медная жила в изоляции, которая нормально переживает «щитовой» монтаж: много поворотов, укладка в жгут, протяжка по кабель-каналу внутри шкафа. Польза тут простая: меньше времени на формовку трассы, аккуратнее получается раскладка, и меньше риск, что жила у клеммы начнет ломаться от постоянных подгибов при обслуживании. А желто-зеленая оболочка избавляет от самодельных меток — открыли щит, и PE видно сразу, как и должно быть.

Если говорить «как работает» и что дает индекс нг(А)-LS: изоляция сделана так, чтобы при прокладке пучком провод не поддерживал распространение огня по трассе, а при нагреве и возможном горении выделял меньше дыма и коррозионно-активных газов. Это важный момент именно для помещений и шкафов, где рядом много проводников и есть люди: в аварийной ситуации меньше задымление и меньше «ядовитой химии» в воздухе и на оборудовании. При этом сам провод — не «защита от всего»: он не заменяет автомат, УЗО или правильный подбор сечения, он просто ведет себя предсказуемо в составе системы.

Почему его берут на сборку щитов и внутреннюю разводку: гибкость реально экономит время на монтаже, цветовая маркировка соответствует практике и требованиям, а исполнение нг(А)-LS удобно, когда объект просит пониженное дымовыделение. Плюс ГОСТ 31947 — это понятная база по ожиданиям к установочным проводам: когда подбираешь расходники под проект, проще согласовать и закрыть вопросы технадзора.

Рекомендации по применению: для клемм и автоматов с многопроволочной жилой лучше сразу закладывать нормальную оконцовку — втулочные наконечники (НШВИ) или другие подходящие под конкретный зажим, так контакт получается стабильнее и без «распушенной» меди. Не перегибайте провод в ноль у самой клеммы — оставьте небольшой радиус, особенно в местах, где щит потом будут обслуживать. И, как всегда, не путайте роль: желто-зеленый провод используйте именно как PE, без «временных» решений — потом это почти всегда превращается в проблему на проверке и при ремонте.
