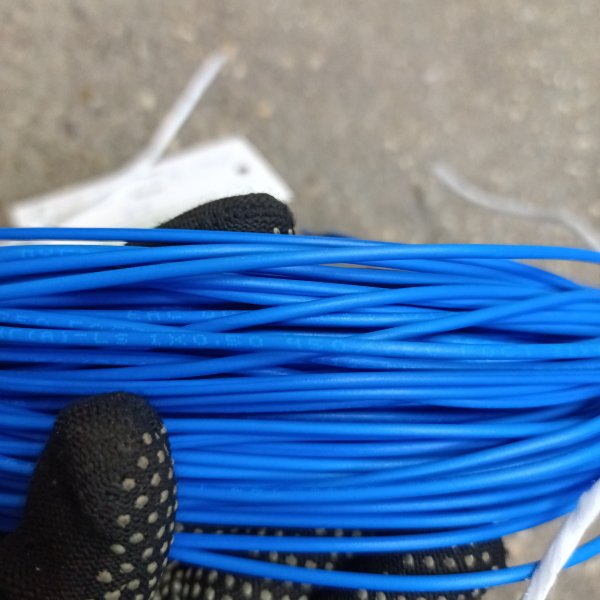

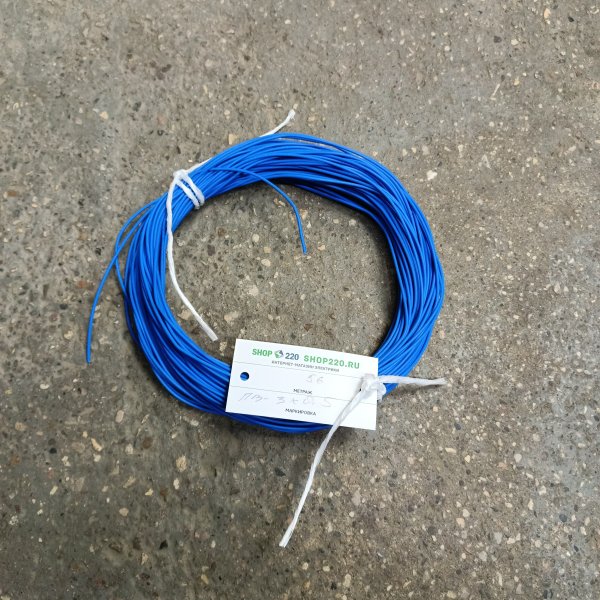

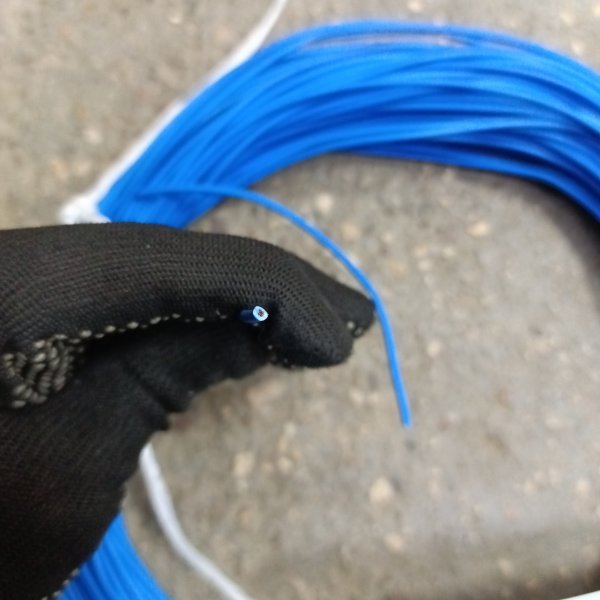

Электрический провод ПуГВ нг А LS с 1-ой медной жилой 0,5 мм2 мп (многопроволочный) в синей негорючей ПВХ изоляции
Электрический провод ПуГВ нг А LS с 1-ой медной жилой 0,5 мм2 мп (многопроволочный) в синей негорючей ПВХ изоляции KKZ40-00010358
Провод установочный ККЗ ПуГВнг(А)-LS 1х0,5 синий ГОСТ 31947 - гибкий одножильный медный провод с ПВХ-изоляцией, предназначенный для монтажа электрических цепей, распределительных устройств и подключения оборудования. Изделие соответствует требованиям ГОСТ 31947 и относится к проводам типа ПуГВнг(А)-LS, обеспечивающим повышенную гибкость при выполнении монтажных работ.
Токопроводящая жила изготовлена из меди, благодаря чему провод обладает хорошей электропроводностью и подходит для стационарной прокладки и подключения электротехнических устройств. Сечение 1х0,5 мм2 удобно для организации цепей управления, автоматики, освещения и других низконагруженных электрических соединений.
Синяя изоляция позволяет быстро определить назначение проводника при выполнении монтажа. Оболочка исполнения нг(А)-LS характеризуется пониженной пожарной опасностью и низким дымо- и газовыделением при горении и тлении.
Провод ККЗ ПуГВнг(А)-LS 1х0,5 подходит для профессионального электромонтажа, сборки электрощитового оборудования, подключения аппаратуры и прокладки внутренних электрических цепей, где требуется гибкий медный проводник с надежной изоляцией.
- Характеристики:
- Материал проводника: медь
- Материал изоляции: ПВХ-пластикат
- Цвет изоляции: синий
- Сечение жилы: 0,5 мм2
- Количество жил: 1
- Токопроводящая жила: многопроволочная
- Радиус изгиба при монтаже не менее: 10 диаметров
- Диапазон температур эксплуатации: от –50°С до +70°С
- Монтаж должен производиться при температуре не ниже: -15°С
- Предельно допустимая температура нагрева не должна превышать: 70°С
- Срок службы: 15 лет
| Бренд | Калужский кабельный завод |
| Маркировка кабеля | ПВ-3 (ПУГВ) |
| Количество жил | 1 |
| Сечение жилы | 0,5 мм2 |
| Тип исполнения внешней изоляции | НГ - пониженной горючести |
| Тип исполнения внешней изоляции | LS - с низким газо-дымовыделением |
| Конструкция | Круглый |
| Цвет оболочки | Синий |
| Бухта | на отрез |
ПуГВнг(А)-LS 1х0,5 от Калужского кабельного завода — это тот самый «рабочий» монтажный провод, который выручает, когда нужно аккуратно и надежно развести цепи в щите или внутри оборудования. Синий цвет сразу подсказывает назначение в схемах, а гибкая медная жила позволяет уложить провод так, как удобно монтажнику, без лишней борьбы с изгибами.
Чаще всего его берут для внутреннего монтажа: разводка в распределительных щитах, шкафах автоматики, клеммных коробках, внутри станков и бытового оборудования. Подходит там, где провод идет в жгутах, укладывается в гофру или кабель-канал и где важна аккуратная трассировка с частыми поворотами и подводом к аппаратуре. Сечение 0,5 мм² — это про цепи управления, сигнализацию, индикацию, питание датчиков и прочие малоточные линии, а не про силовую нагрузку «на розетки».
- Марка: ПуГВнг(А)-LS (монтажный провод с пониженным дымо- и газовыделением, исполнение «нг(А)» по нераспространению горения).
- Конструкция: 1 жила, медь, гибкая (аналог привычного ПВ-3 по назначению и подходу к монтажу).
- Сечение: 0,5 мм² — для цепей управления и сигналов.
- Цвет изоляции: синий — удобно для идентификации в жгутах и щитах.
- Норматив: ГОСТ 31947.
- Артикул производителя: KKZ40-00010358.
По ощущениям в работе это «послушный» провод: гибкость дает нормально собирать плотные жгуты, заводить жилы на клеммы и аппараты, не перегибая их в неудобных местах. Изоляция в LS-исполнении обычно заметно спокойнее ведет себя при нагреве и в замкнутых объемах — меньше дыма и резкого запаха в случае нештатных ситуаций. Плюс синий цвет — не мелочь: когда в щите десятки жил, правильная цветовая логика экономит время на прозвонке и снижает риск перепутать цепи.
Что он «защищает» и как это работает — простыми словами: медная жила переносит ток, а изоляция не дает ему уйти на корпус, соседнюю жилу или монтажную панель. Маркировка «нг(А)» означает, что провод в составе пучка не поддерживает распространение горения по трассе, а «LS» — что при воздействии огня выделяется меньше дыма и коррозионно-активных газов. Это особенно важно для щитов, серверных, коридоров с кабельными трассами и любых помещений, где критична видимость и минимизация едких продуктов горения при пожаре.
Почему его берут на щитовой монтаж: он нормально укладывается в каналы и гофру, не дубеет на изгибах и удобен при коммутации на клеммниках. По ГОСТ 31947 проще проходить внутренние требования объектов и согласования — меньше вопросов к марке и назначению. Ну и бренд ККЗ часто выбирают именно из практики: провод понятный, без сюрпризов в монтаже, с нормальной повторяемостью.
Рекомендации по применению: 0,5 мм² используйте для тех цепей, где токи небольшие — управление, сигнал, датчики, индикация; для нагрузки помощнее лучше сразу переходить на большее сечение. При разделке не надрезайте жилу — для гибкой меди аккуратный стриппер заметно снижает риск обрыва отдельных проволочек. В щите делайте запас по длине под обслуживание, а жгуты собирайте так, чтобы провод не попадал под острые кромки и не пережимался стяжками.
