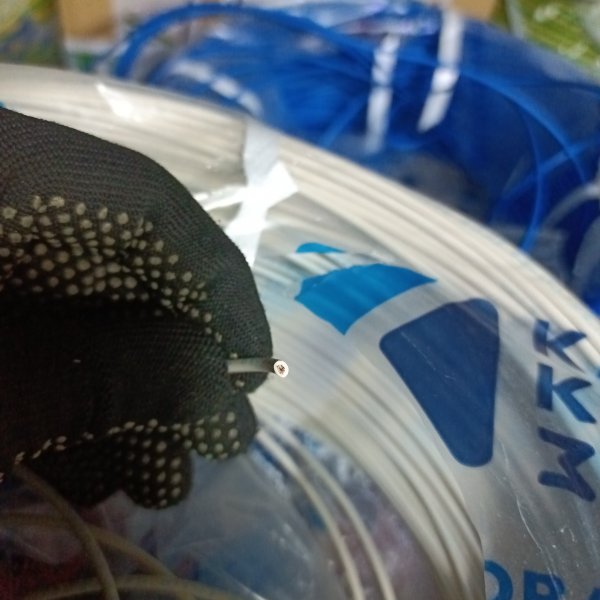

Электрический провод ПуГВ нг А LS с 1-ой медной жилой 1 мм2 мп (многопроволочный) в белой негорючей ПВХ изоляции
Электрический провод ПуГВ нг А LS с 1-ой медной жилой 1 мм2 мп (многопроволочный) в белой негорючей ПВХ изоляции KKZ40-00010365

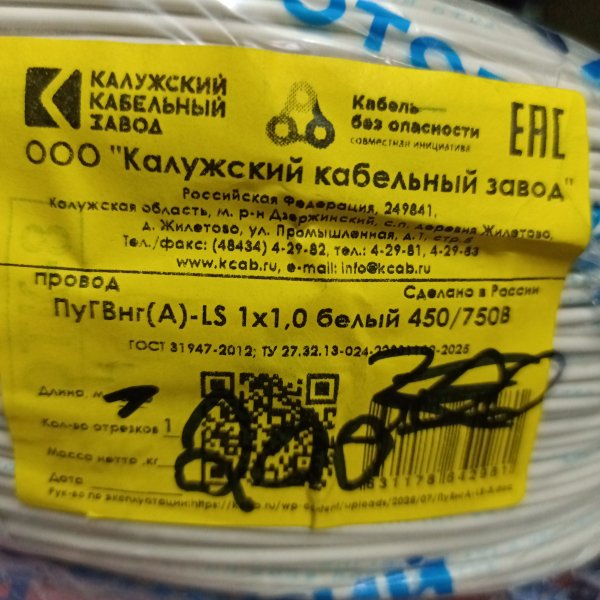

Провод ККЗ ПуГВнг(А)-LS 1х1 ГОСТ 31947 - гибкий силовой медный провод сечением 1 мм2, предназначенный для монтажа электрических цепей, распределительных устройств и стационарных электроустановок. Изделие относится к классу установочных проводов и отличается удобством прокладки благодаря многопроволочной медной жиле.
ПуГВнг(А)-LS 1х1 изготовлен с изоляцией, соответствующей требованиям к кабельной продукции с пониженным дымо- и газовыделением. Исполнение нг(А)-LS обеспечивает пониженную способность к распространению горения и низкую дымообразующую способность при воздействии пламени.
Белая оболочка позволяет быстро идентифицировать провод при выполнении монтажных работ и использовать его в различных схемах электроснабжения. Гибкая конструкция упрощает укладку на участках со сложной конфигурацией и подключение оборудования.
Провод ККЗ ПуГВнг(А)-LS 1х1 подходит для выполнения электромонтажных работ, подключения электрического оборудования и создания внутренних соединений в электроустановках. Гибкая медная жила обеспечивает удобство монтажа, а специальное исполнение изоляции делает изделие практичным решением для современных электрических систем.
- Характеристики:
- Материал проводника: медь
- Материал изоляции: ПВХ-пластикат
- Цвет изоляции: белый
- Сечение жилы: 1 мм2
- Количество жил: 1
- Токопроводящая жила: многопроволочная
- Радиус изгиба при монтаже не менее: 10 диаметров
- Диапазон температур эксплуатации: от –50°С до +70°С
- Монтаж должен производиться при температуре не ниже: -15°С
- Предельно допустимая температура нагрева не должна превышать: 70°С
- Срок службы: 15 лет
| Бренд | Калужский кабельный завод |
| Маркировка кабеля | ПВ-3 (ПУГВ) |
| Количество жил | 1 |
| Сечение жилы | 1 мм2 |
| Тип исполнения внешней изоляции | LS - с низким газо-дымовыделением |
| Тип исполнения внешней изоляции | НГ - пониженной горючести |
| Конструкция | Круглый |
| Цвет оболочки | Белый |
| Бухта | на отрез |
ПуГВнг(А)-LS 1х1 от Калужского кабельного завода — это тот самый «рабочий» монтажный провод, который берут, когда нужно аккуратно и надежно развести цепи в щите или внутри оборудования. Гибкий, послушный в укладке, с белой изоляцией — удобно, когда важна читаемость и порядок в проводке. По ощущениям в работе это классический ПВ-3: нормально гнется, не дубеет на ровном месте и дает собрать монтаж без нервов.
Чаще всего такой провод используют для внутренней разводки: в квартирных и частных щитах, в шкафах автоматики, в электроустановках на производстве, в распределительных коробках и везде, где провод проходит по лоткам, коробам или внутри корпуса оборудования. Белая изоляция хорошо подходит для цепей, где принято держать «светлые» цвета (например, части управления или отдельные группы), а при грамотной маркировке щит потом читается в разы быстрее.
Ключевые характеристики, которые здесь реально важны:
- Марка: ККЗ ПуГВнг(А)-LS (по сути гибкий установочный провод типа ПВ-3).
- Жила: медная, многопроволочная — за счет этого провод нормально переносит частые изгибы при монтаже.
- Сечение: 1х1 мм² (одна жила).
- Исполнение «нг(А)-LS»: изоляция не поддерживает горение при групповой прокладке (категория А) и с пониженным дымо- и газовыделением.
- Цвет изоляции: белый.
- Норматив: ГОСТ 31947.
- Производитель: Калужский кабельный завод.
- Артикул: KKZ40-00010365.
Из практики: гибкость — это не «приятный бонус», а экономия времени. ПуГВ удобно заводить в клеммы, обводить вокруг DIN-реек, укладывать пучками, формировать красивые радиусы без заломов. Белая оболочка помогает не путаться в монтаже, но важнее другое — на светлой изоляции хорошо видно маркировку и следы перегрева, если где-то контакт был слабый. При сборке щитов это реально спасает, особенно когда обслуживание делается спустя год-два.
Что именно дает «нг(А)-LS» и как это работает простыми словами: изоляция сделана так, чтобы при аварии с внешним огнем проводка не разносила пламя по трассе, а при нагреве и тлении давала меньше дыма и едких газов. Это не «защита от короткого замыкания» (за это отвечают автомат и сечение), а поведение кабельной линии при пожарной ситуации: меньше распространение горения и меньше задымление — проще эвакуация и меньше вторичных повреждений.
Почему этот провод берут на монтаж: он понятный в работе и предсказуемый — нормально зачищается, держит форму после укладки, не пытается «распрямиться» в щите и не превращает сборку в борьбу с жесткой жилой. Плюс ГОСТ 31947 — это про стабильность исполнения: когда вы закладываете провод в проект или просто собираете серию одинаковых шкафов, важно, чтобы завтра он был таким же по поведению, как и сегодня.
Рекомендации по применению: для подключения к автоматам, реле и клеммникам на многопроволочной жиле используйте наконечники (втулочные НШВИ/НШВИ-2 или кольцевые/вилочные — по ситуации): контакт получается надежнее и клемма не «режет» проволочки. Сечение 1 мм² выбирайте осмысленно под ток и длину линии — особенно в цепях постоянной нагрузки. Если ведете пучки в щите, старайтесь держать одинаковые радиусы изгиба и оставлять небольшой запас по длине на обслуживание: потом будет проще протянуть, перекинуть или заменить модуль без полного разбора жгута.
