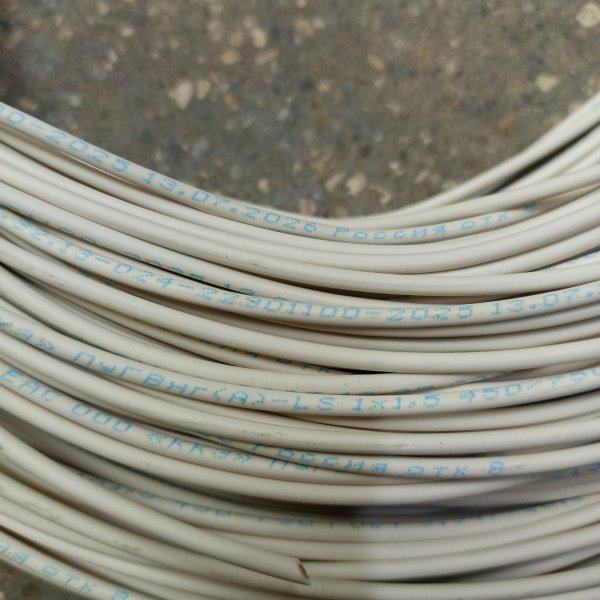

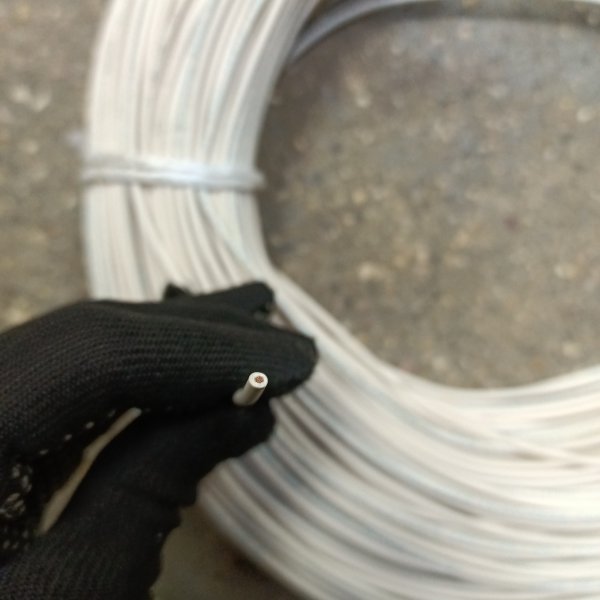

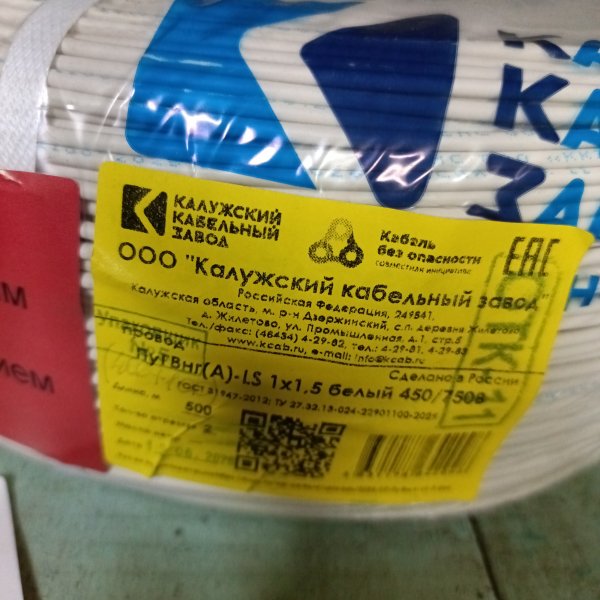

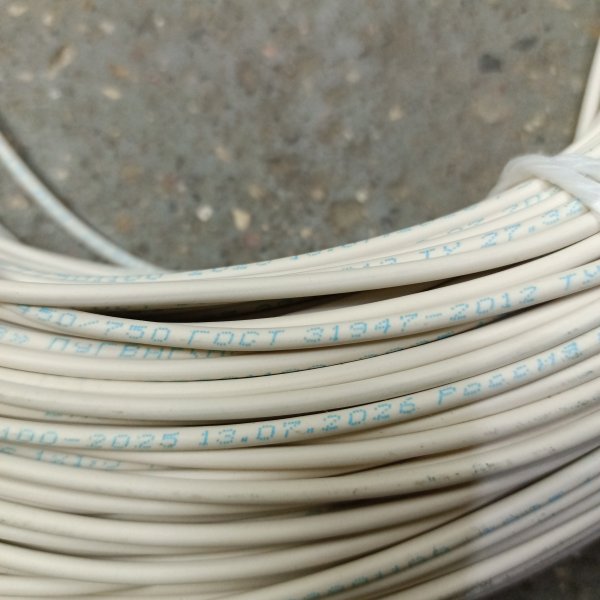

Провод установочный ККЗ ПуГВнг(А)-LS 1х1,5 гибкий силовой медный (ПВ-3) белый ГОСТ 31947 KKZ40-00010370

ПуГВнг(А)-LS 1х1,5 от Калужского кабельного завода — это тот самый гибкий монтажный провод, который берут, когда нужно аккуратно и надежно развести силовые цепи внутри щитов и коробок. Белая изоляция удобна для маркировки и визуального порядка, а сечением 1,5 мм2 чаще всего закрывают «рабочие» линии освещения и управления без лишнего запаса по меди.

На практике такой провод чаще всего встречается в щитовом монтаже: вводно-распределительные щиты, шкафы автоматики, клеммные ряды, сборки с контакторами, реле, блоками питания. Также его ставят в распределительных коробках, на коротких участках разводки к светильникам и вентиляторам, в слаботочных шкафах, где есть питание 220 В. Гибкость здесь решает: в плотном щите жесткой жилой можно намучиться, а ПВ-3 спокойно укладывается по трассе, нормально держит радиусы и не ломается на изгибах.

Ключевые характеристики:

• Марка: ПуГВнг(А)-LS (аналог по назначению — ПВ-3).
• Конструкция: 1 жила, медная, многопроволочная (гибкая).
• Сечение: 1,5 мм2.
• Изоляция: ПВХ-компаунд с пониженным дымо- и газовыделением (LS).
• Исполнение по пожарной безопасности: нг(А) — не распространяет горение при групповой прокладке.
• Цвет изоляции: белый.
• Норматив: ГОСТ 31947.
• Артикул производителя: KKZ40-00010370.

По конструкции это «рабочая лошадка» для монтажа: мягкая многопроволочная медь легче заводится в клеммы и аккуратнее ложится в кабель-канал или по перфорированному лотку внутри шкафа. Белый цвет часто используют как нейтральный в цепях управления или для отдельных групп — удобно, когда делаете маркировку термоусадкой или бирками и хотите, чтобы надписи читались. Изоляция LS в реальной жизни важна не на словах: в щитовых, подъездах, офисах и любых местах с людьми при нагреве и возможном задымлении меньше «едкого» дыма — это плюс к безопасности и к условиям эксплуатации.

Что защищает и как работает: провод рассчитан на передачу питания и сигналов управления в низковольтных сетях и внутри оборудования. ПВХ-изоляция выполняет две задачи: электрически отделяет жилу от окружающих металлоконструкций и соседних проводников, и механически защищает медь от случайных касаний, перетирания и влаги в пределах нормальной монтажной среды. Исполнение нг(А)-LS помогает снижать распространение горения при прокладке пучками и уменьшает дымность при перегреве — это именно про поведение изоляции, а не про «невозможность загореться» в принципе.

Почему берут: этот тип провода выбирают за понятное поведение в монтаже. Он послушный в укладке, нормально переживает многократное открытие/закрытие щита и корректировки схемы, а по ГОСТу проще проходить внутренние стандарты объекта и требования технадзора. Плюс белый цвет часто выручает, когда нужно быстро навести порядок в шкафу или отделить группы проводников по логике схемы.

Рекомендации по применению: для многопроволочной жилы используйте наконечники НШВИ под конкретную клемму — так контакт получается стабильнее, особенно на винтовых зажимах и при вибрации. Сечение 1,5 мм2 подбирайте по току и длине линии, а в щитах не забывайте про запас по нагреву в жгутах. При прокладке следите, чтобы провод не работал «на излом» у дверей щита и на вводах в корпус: простая втулка или сальник и нормальный радиус изгиба решают вопрос надолго.
