Пластиковый распределительный шкаф DKC Frame скрытой установки, три ряда 36 модулей, тонированая дверь
Описание

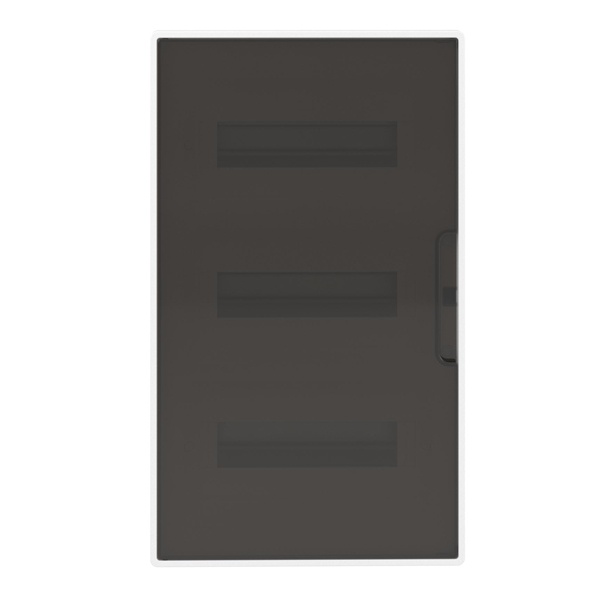

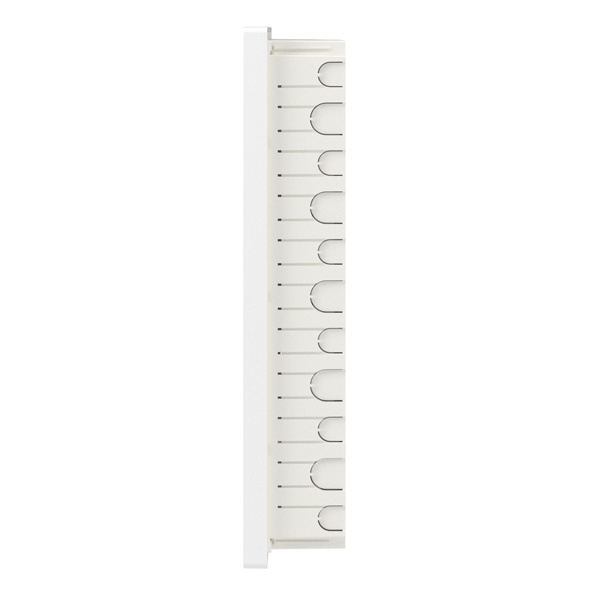

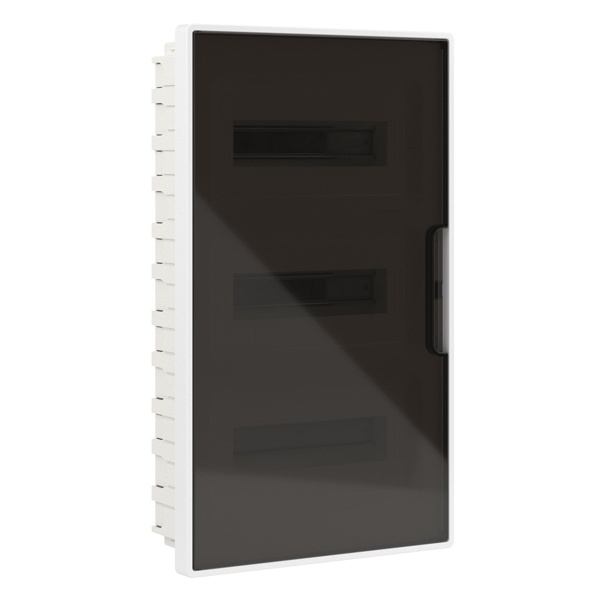

Пластиковый распределительный шкаф DKC Frame скрытой установки, три ряда 36 модулей, тонированая дверь F36B1WD
Щиток FRAME предназначен для монтажа в жилых, административных и коммерческих помещениях. Он применяется для установки модульных устройств, обеспечивая удобство и безопасность эксплуатации электрических сетей.
Конструкция щитка позволяет монтировать стандартные латунные шины на любых стенках корпуса, обеспечивая гибкость при подключении. Единый корпус шинодержателя можно разделить на сегменты, что дает возможность адаптировать его под различные длины шин в зависимости от требований проекта.
Благодаря симметричной конструкции корпуса, дверь щитка может открываться как влево, так и вправо, обеспечивая удобный доступ к оборудованию независимо от условий установки. Щиток FRAME выполнен из прочных и износостойких материалов, что гарантирует его долговечность и надежность в эксплуатации.
- Преимущества:
- Заглушки по одному модулю с каждой стороны
- Магнитная фиксация дверцы
- Практичный прямоугольный корпус
- Матовый пластик не собирает отпечатки пальцев
- Маркировка точек подключения
- Подштамповка в виде модулей на корпусе
- Корпус шинодержателя с возможностью разделения
- Четыре точки крепления к стене с возможностью регулировки
- Возможность установки стандартных латунных шин
- Характеристики:
- Материал - термостойкий пластик
- Класс изоляционной защиты - II
- Степень защиты - IP40
- Цвет - белый RAL 9016
- Ударопрочность - IK08
- Количество рядов - 3
- Модульная ширирна - 36

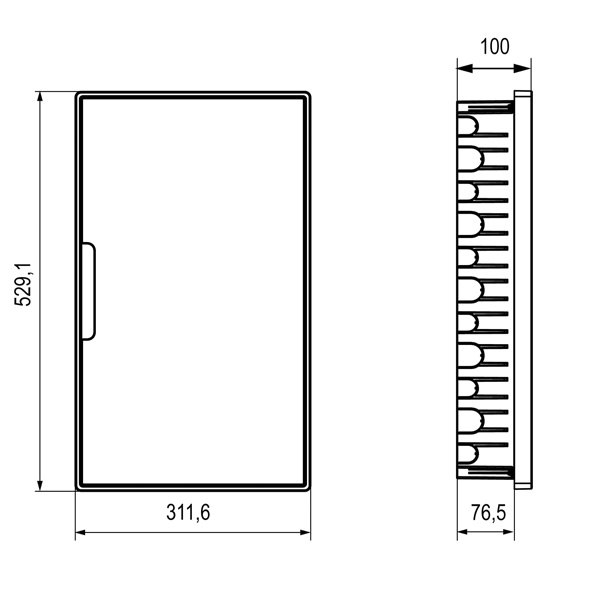

- Размер - 311х529х100 мм
- Максимальное номинальное напряжение - 400В
- Максимальный номинальный ток - 125А
- Максимальный ток короткого замыкания - 10кА
- Сопротивление высоким температурам - до 650 °С по результатам испытаний раскаленной проволокой согласно МЭК695-2-1
- Температура монтажа - от –25 до +60°С

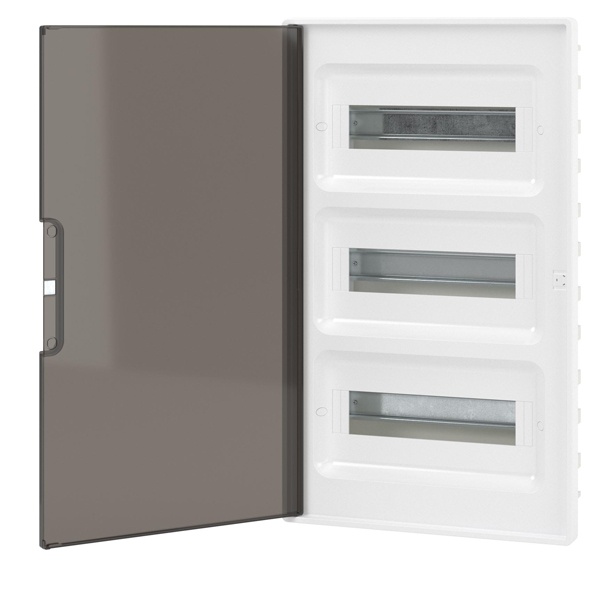

- Дверца - прозрачная открывается на 135°
Характеристики
| Бренд | DKC |
| Наличие клеммников | Да |
| Материал двери | Прозрачный пластик |
| Степень защиты IP | 40 |
| Количество DIN-реек | 3 |
| Установка | Скрытая |
| Материал корпуса | Пластик |
| Общее число модулей | 36 |
Обзор от AI
Щиток встраиваемый DKC FRAME 36 (3х12) модулей с тонированной дверцей с шиной IP40 белый — аккуратное и практичное решение для размещения модульной автоматики в квартире, доме или офисе. Встраиваемая установка позволяет спрятать корпус в нише стены и получить ровную, эстетичную лицевую часть. Тонированная дверца помогает скрыть содержимое щитка и при этом сохраняет опрятный внешний вид электроустановки.
Модель рассчитана на 36 модулей (компоновка 3 ряда по 12) и подходит для сборки распределительных групп, вводного узла, защиты отдельных линий, а также установки УЗО, дифавтоматов и других устройств на DIN-рейку. В комплекте предусмотрена шина для удобства монтажа и организации подключения.
Основные характеристики
- Производитель: DKC
- Артикул производителя: F36B1WD
- Тип: щиток (распределительный щит) встраиваемый
- Серия: FRAME
- Количество модулей: 36
- Компоновка: 3 х 12 модулей
- Дверца: тонированная
- Степень защиты: IP40
- Цвет: белый
- Комплектация: с шиной
- Назначение: установка модульных устройств на DIN-рейку
Где используется
- Квартиры и частные дома: распределение групп освещения, розеточных линий, кухонной техники, кондиционеров и т.д.
- Офисы и коммерческие помещения: организация локальных линий питания и защиты отдельных зон.
- Небольшие объекты и подсобные помещения: мастерские, гардеробные, кладовые, технические комнаты.
- Щиты этажные или квартирные при скрытой прокладке кабеля и необходимости аккуратного монтажа в нишу.
Особенности и преимущества
- Встраиваемый монтаж: аккуратная установка в стеновую нишу, минимальное выступание на поверхности.
- Запас по месту: 36 модулей позволяют собрать полноценный распределительный узел с резервом под будущие линии.
- Тонированная дверца: скрывает автоматику и проводку от взгляда, улучшает внешний вид, защищает от случайного доступа.
- IP40: подходит для установки внутри сухих помещений (жилых и административных).
- Шина в комплекте: упрощает организацию подключения и делает сборку щита быстрее и удобнее.
- Логичная рядность 3х12: удобно группировать аппараты по зонам и назначению (ввод, розетки, свет, отдельные потребители).
Что можно установить внутри
- Автоматические выключатели (однополюсные, двухполюсные, трехполюсные — в зависимости от сети и проекта).
- УЗО и дифавтоматы для защиты от утечки тока.
- Реле напряжения, контакторы, таймеры и другие модульные устройства форм-фактора DIN.
- Нулевые и заземляющие шины для распределения N и PE (в зависимости от схемы и комплектации сборки).
Рекомендации по выбору и установке
- Подбирайте размер ниши с учетом запаса под подвод кабелей и удобства укладки проводников.
- Для помещений с повышенной влажностью выбирайте щиты с более высокой степенью защиты, чем IP40.
- Схему щита и подбор аппаратов выполняйте по расчетной нагрузке и требованиям электробезопасности.
- Монтаж и подключение рекомендуется доверять квалифицированному электрику.
Краткие данные
- Наименование: Щиток встраиваемый DKC FRAME 36 (3х12) модулей с тонированной дверцей с шиной IP40 белый
- Бренд: DKC
- Артикул: F36B1WD
