Электрический распределительный шкаф пластиковый Систем Электрик скрытой установки на 36 модулей
Электрический распределительный шкаф пластиковый Систем Электрик скрытой установки на 36 модулей EZ9E312S2FRU
Встраиваемые корпуса боксов Easy9 Box предназначены для установки модульного оборудования на объектах жилищного и гражданского строительства. Устанавливаются внутри помещений и доступны в исполнении на 8, 12, 18, 24 и 36 модулей.
- Эргономичный дизайн, легкая установка и блестящая/гладкая поверхность

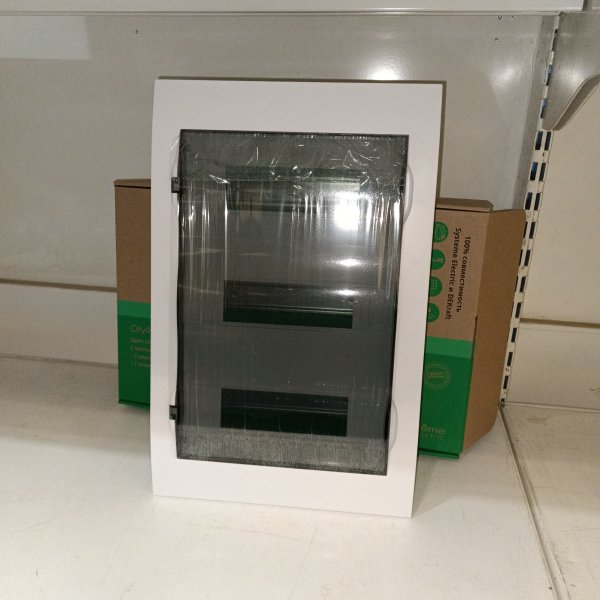

- Комплектуются белой или прозрачной дверью с углом открытия 180°
- Перфорированные отверстия для ввода кабелей с 4 сторон щита

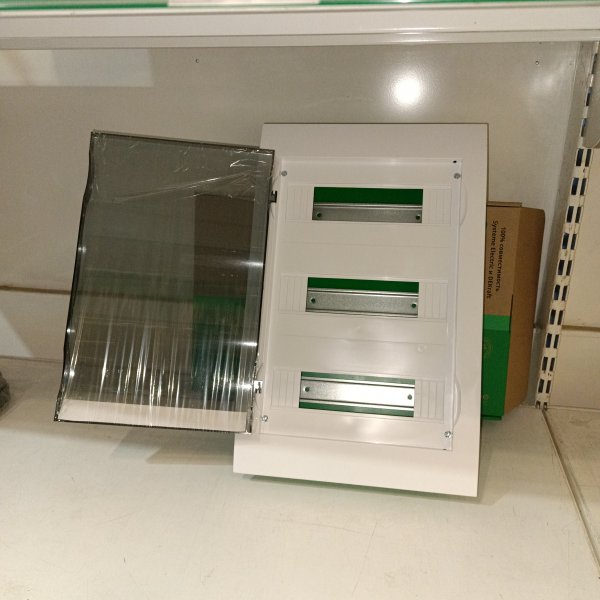

- От 1 до 3 DIN-реек в зависимости от референса.
- В комплект поставки входят нейтральный и заземляющий клеммный блок, установленные на держатель.
- Маркировочная лента для модульного оборудования
- Разметка для крепления на задней поверхности корпуса
- Простая и надежная конструкция

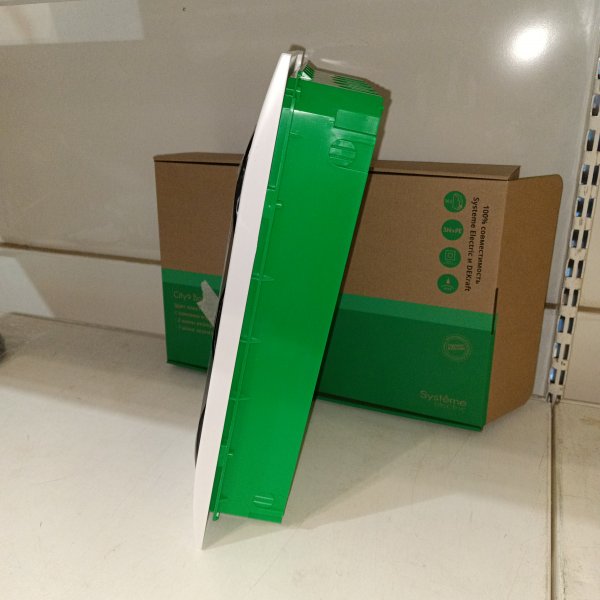

- Глубина щита адаптирована для стен с пониженной толщиной

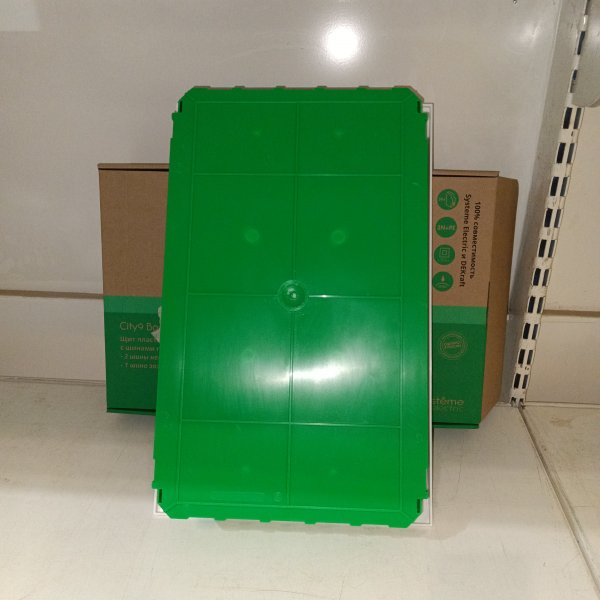

- Асимметричная задняя часть щита
- Изолирующие заглушки для ввода кабеля с 4 сторон
- Регулируемая глубина установки DIN-рейки
- Съемное шасси позволяет осуществлять монтаж модульного оборудования вне места установки
- Работа с перфорированными отверстиями для ввода кабеля осуществляется специальным инструментом (ножом)
- Габаритные размеры, референсы и аксессуары к щитам Вы также можете найти на заводской упаковке
- Характеристики
- Количество модулей - 36
- Количество рядов - 3
- Номинальный ток In - 80А
- Номинальное рабочее напряжение Ue - 400В
- Напряжение изоляции Ui - 500В
- Степень защиты - IP40(закрытая дверь),IP30(открытая дверь)
- Защита от механических ударов - IK07
- Рабочая температура - от -5°С до +60°С
- Цвет - белый RAL9003
Описание от производителя:
Распределительный щиток Schneider Electric серии Easy9 Box предназначен для установки аппаратов защиты и управления бытовой электроустановки. Щиток встраивается в стену, имеет 3 DIN-рейки для установки 36 аппаратов по 18 мм. Прозрачная дверь щитка может быть установлена с правой или левой стороны.
Малый распределительный щит/бокс EC000214
Бокс встраиваемый СП City9 Box 3 ряда 36мод. с прозр. дверцей SE EZ9E312S2FRU
Easy9 корпус встраиваемый с проз. дв. 3ряд/36мод
Тип изделия: шкаф, щит, щиток, бокс, электрощит, электрощиток
Этот встраиваемый щит City9 Box на 36 модулей из линейки Easy9 — из тех, что ставишь и потом к нему не возвращаешься без повода. Прозрачная дверь сразу показывает, что происходит внутри, а клеммники N и PE уже на месте, что заметно экономит время при сборке.
По применению это классический вариант для квартирных и домовых распределительных щитов, небольших офисов, коммерческих помещений, где нужна аккуратная встройка в стену и понятная компоновка автоматики. Хорошо подходит, когда в щите планируются группы на освещение и розетки, отдельные линии на кухню/технику, УЗО или дифавтоматы, а также место под реле/модули управления в стандартном модульном формате.
Ключевые характеристики, на которые обычно смотрят:
- 36 модулей, компоновка 3 ряда по 12 — удобно держать логику щита по этажам/зонам или по типам нагрузок.
- Встраиваемый монтаж — щит уходит в стену и не торчит в коридоре или на кухне.
- Прозрачная дверь — можно визуально проверить состояние индикации на аппаратах и не открывать щит лишний раз.
- Клеммники N+PE в комплекте — нейтраль и земля разводятся аккуратно и предсказуемо.
- Бренд: Systeme Electric.
- Артикул производителя: EZ9E312S2FRU.
Из практики: формат 3×12 — один из самых «рабочих» для жилья. В первом ряду часто размещают вводную часть и защиту, во втором — основные группы, в третьем — отдельные линии и резерв. Прозрачная дверь полезна в быту: увидели, что сработал автомат или УЗО, — уже понятно, куда смотреть, и меньше соблазна «пощелкать всё подряд».
Что защищает и как работает: сам щит ничего «не отключает» — он организует установку модульных устройств и разводку проводников. За защиту отвечают автоматы, УЗО и прочие аппараты внутри, а клеммники N и PE помогают правильно разнести рабочий ноль и защитное заземление по линиям без самодельных скруток и сомнительных перемычек.
Почему берут: нормальная вместимость без лишнего объема, встройка выглядит аккуратно, прозрачная дверь экономит время на проверку, а наличие клеммников снимает часть рутины при сборке. В итоге щит получается более опрятным и обслуживаемым — это особенно ценится, когда через пару лет нужно добавить линию или разобраться, что куда уходит.
Рекомендации по применению: заранее прикиньте схему и оставьте небольшой запас по модулям — на практике он почти всегда пригодится. При монтаже в нишу следите, чтобы было достаточно места для аккуратного радиуса изгиба проводов и подхода кабелей. Разводку по N и PE лучше вести сразу «по правилам»: отдельные линии — на свои клеммы/гребенки, с понятной маркировкой, чтобы в щите не появлялась путаница при обслуживании.
