Настенный распределительный электрошкаф пластиковый Систем Электрик открытой установки на 24 модуля
Настенный распределительный электрошкаф пластиковый Систем Электрик открытой установки на 24 модуля EZ9E212S2SRU
Навесные корпуса боксов Easy9 Box предназначены для установки модульного оборудования на объектах жилищного и гражданского строительства. Устанавливаются внутри помещений и доступны в исполнении на 8, 12, 18, 24 и 36 модулей.
- Эргономичный дизайн, легкая установка и блестящая/гладкая поверхность

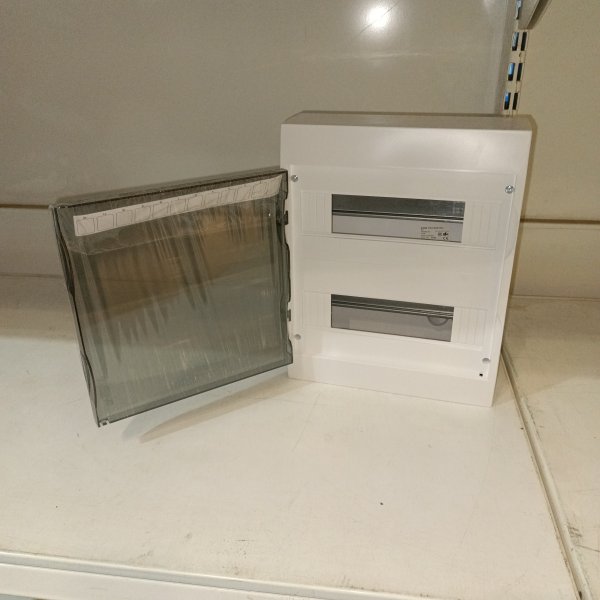

- Комплектуются белой или прозрачной дверью с углом открытия 180°
- Перфорированные отверстия для ввода кабелей с 4 сторон щита
- От 1 до 3 DIN-реек в зависимости от референса.
- В комплект поставки входят нейтральный и заземляющий клеммный блок, установленные на держатель.
- Маркировочная лента для модульного оборудования

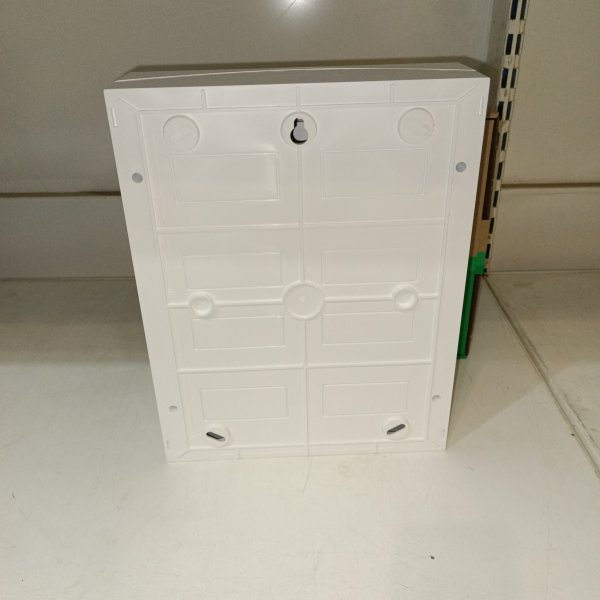

- Разметка для крепления на задней поверхности корпуса
- Ввод кабеля можно осуществлять сверху/снизу или с задней стороны
- Крепежные отверстия овальной формы для удобства установки и вертикального выравнивания щита
- Указание расстояний до крепежных отверстий щита
- Работа с перфорированными отверстиями для ввода кабеля осуществляется специальным инструментом (ножом)
- Габаритные размеры, референсы и аксессуары к щитам Вы также можете найти на заводской упаковке
- Характеристики
- Количество модулей - 24
- Количество рядов - 2
- Номинальный ток In - 63 А
- Номинальное рабочее напряжение Ue - 400 В
- Напряжение изоляции Ui - 500 В
- Степень защиты - IP40 (закрытая дверь), IP30 (открытая дверь)
- Защита от механических ударов - IK07
- Рабочая температура - от -5°С до +60°С
- Цвет - белый RAL9003
Описание от производителя:

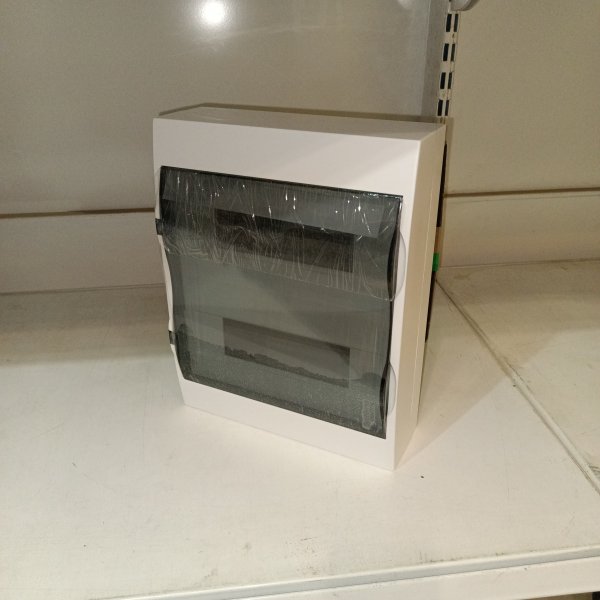

Распределительный щиток Schneider Electric серии Easy9 Box предназначен для установки аппаратов защиты и управления бытовой электроустановки. Щиток вешается на стену, имеет 2 DIN-рейки для установки 24 аппаратов по 18 мм. Прозрачная дверь щитка может быть установлена с правой или левой стороны.
| Бренд | Systeme Electric |
| Материал корпуса | Пластик |
| Количество DIN-реек | 2 |
| Степень защиты IP | 40 |
| Установка | Открытая |
| Общее число модулей | 24 |
| Наличие клеммников | Да |
| Материал двери | Прозрачный пластик |
Малый распределительный щит/бокс EC000214
Бокс навесной ОП City9 Box 2 ряда 24мод. с прозр. дверцей SE EZ9E212S2SRU
Easy9 корпус навесной с проз. дв. 2ряд/24мод
Тип изделия: шкаф, щит, щиток, бокс, электрощит, электрощиток
Навесной щит City9 Box на 24 модуля — это тот самый аккуратный «домик» для автоматики, когда хочется собрать распределение по-человечески и потом не вспоминать про него годами. Прозрачная дверь выручает: видно состояние модульных аппаратов, а лазить внутрь без необходимости не приходится.
Чаще всего такой шкаф ставят в квартире или доме под группу линий (свет, розетки, техника), в небольших офисах, мастерских, подсобках — везде, где нужна компактная и понятная сборка на DIN-рейках. Формат 2х12 удобно ложится на типовую схему: отдельные группы, УЗО/дифы, вводной аппарат — и остается место под пару резервных модулей, если не «забивать» щит под завязку.
Ключевые характеристики:
- серия: City9 Box (Easy9);
- исполнение: навесной;
- емкость: 24 модуля, компоновка 2 ряда по 12;
- дверь: прозрачная;
- в комплекте клеммники N+PE — удобно для развязки нулей и защитных проводников без самодельных «колхозных» шин;
- производитель: Systeme Electric;
- артикул: EZ9E212S2SRU.
По практике прозрачная дверь особенно полезна там, где щит стоит на виду или доступ к нему общий: можно быстро проверить, не выбило ли автомат, не открывая корпус. Наличие клеммников N и PE экономит время на сборке и делает внутренности аккуратнее: нейтрали и «земля» расходятся по своим точкам, проще подписать линии и потом обслуживать. Двухрядная компоновка тоже помогает держать логику: верхний ряд — ввод и «защита», нижний — группы (или наоборот), и трассировка проводов получается понятной.
Что защищает и как работает: сам щит не «защищает как автомат», его задача — закрыть и организовать модульные устройства и соединения. Внутри на рейках ставятся автоматы, УЗО, дифавтоматы и прочая модулька, а клеммники N+PE дают корректные точки подключения нейтрали и защитного проводника. За счет нормальной компоновки меньше шансов на путаницу с нулевыми группами и проще поддерживать порядок при добавлении новых линий.
Почему берут: удобный размер 24 модуля, прозрачная дверь для быстрого контроля, и уже предусмотрены клеммники N+PE — не нужно докупать и подгонять «на месте». Хорошо подходит, когда нужен аккуратный навесной щит без лишних усложнений.
Рекомендации по применению: перед сборкой прикиньте раскладку по рядам и оставьте небольшой резерв по модулям — щит, забитый вплотную, неудобно обслуживать. Нейтральные проводники заводите на свой клеммник по группам (особенно если стоят УЗО/дифы), PE держите отдельной шиной, подписывайте отходящие линии и не смешивайте «нули» разных защитных устройств. Монтаж и подключение — по правилам и с обесточиванием, как и для любого распределительного щита.
