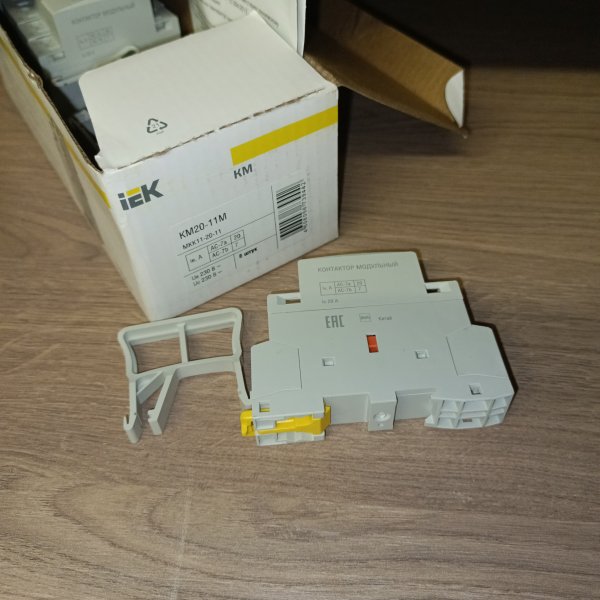

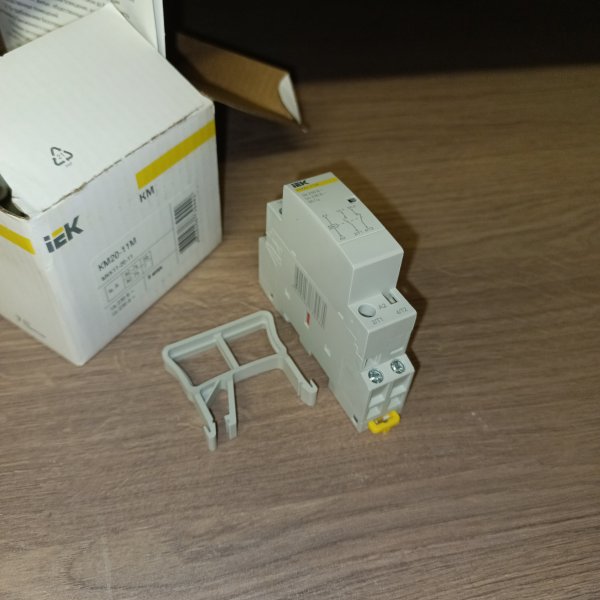

Двухполюсный магнитный пускатель модульный КМ20-11М, номинальным током 20 Ампер, управление 220В, 1NO+1NC
Описание
Двухполюсный магнитный пускатель модульный КМ20-11М, номинальным током 20 Ампер, управление 220В, 1NO+1NC MKK11-20-11
Контакторы модульные типа КМ торговой марки IEK предназначены для эксплуатации в электрических сетях переменного тока напряжением до 400 В частотой 50 Гц. Устройства используются для коммутации электрических цепей со слабоиндуктивной нагрузкой с номинальным током до 63 А.
Данные контакторы широко применяются в системах автоматизации и управления технологическими процессами различного назначения. Они обеспечивают надежное дистанционное включение и отключение электрических нагрузок, повышая уровень безопасности и энергоэффективности оборудования.
Область применения включает:
Модульное исполнение контакторов обеспечивает удобство монтажа на DIN-рейку, компактное размещение в электрощитах и совместимость с другими модульными устройствами. Конструкция изделий отличается высокой надежностью, длительным сроком службы и стабильной работой в условиях интенсивной эксплуатации.
- Широкий ассортимент контакторов с 2 или 4 замыкающими контактами.
- Совместимость размеров с изделиями модульной серии.
- Универсальное питание катушки управления – переменный или постоянный ток (КМ25-40М, КМ40-40М, КМ63-40М).
- Наличие визуальной индикации состояния главных контактов.
- Высокая механическая и электрическая износостойкость.
- Высокое быстродействие (включение – 20 мс, отключение – 30 мс).
- Мостиковые контакты обеспечивают двойной разрыв при размыкании главных контактов.
- Низкий уровень шума при срабатывании.
- Характеристики:
- Номинальный рабочий ток: 20 А
- Количество нормально открытых контактов: 1
- Количество нормально закрытых контактов: 1
- Номинальное рабочее напряжение: 400 В
- Ширина по количеству модульных расстояний: 18 мм
- Условный номинальный ток короткого замыкания Iq: 3 кА
- Номинальное импульсное выдерживаемое напряжение: 4 кВ
- Тип напряжения - рабочее напряжение: Переменный (AC)
- Напряжение цепи управления: 230 В
- Степень защиты: IP20
- Тип напряжения - цепь управления: Переменный (AC)
Характеристики
| Бренд | IEK |
| Номинальный ток (АС-1/AC-7a) | 20 A |
| Количество полюсов | 2 |
| Количество НO полюсов | 1 |
| Количество НЗ полюсов | 1 |
| Напряжение цепи управления | 220-240В |
| Ток цепи управления | переменный |
Классификация ETIM
ETIMОбзор от AI
Контактор модульный IEK КМ20-11М — компактный электромагнитный аппарат для дистанционного включения и отключения электрических цепей. Модель рассчитана на работу в сетях переменного тока и устанавливается на DIN-рейку в распределительных щитах. Контактор занимает 1 модуль, что удобно при ограниченном месте в шкафу автоматики. Коммутация выполняется с помощью силовых контактов 1НО + 1НЗ, а управление — катушкой 230 В AC.
Контактор подходит для построения схем автоматизации и управления нагрузками: освещением, вентиляцией, нагревательными приборами, насосами, электромагнитными клапанами и другими потребителями, которые требуется включать по команде от выключателя, реле, таймера, контроллера или системы умного дома (через промежуточные устройства управления).
Где используется
- Квартирные и этажные щиты: дистанционное управление освещением и группами нагрузок.
- Частные дома: управление наружным освещением, воротами (в части управления), циркуляционными насосами, вентиляцией.
- Коммерческие объекты: включение рекламной подсветки, вытяжки, технологических линий малой мощности.
- Автоматика и шкафы управления: работа совместно с таймерами, фотореле, термореле, реле контроля, контроллерами.
- Схемы с требованием наличия одновременно НО и НЗ контакта (взаимные блокировки, сигнализация положения, переключение цепей управления).
Особенности
- Модульное исполнение 1 DIN — экономит место в щите, удобен для типовой модульной сборки.
- Комбинация контактов 1НО + 1НЗ — позволяет одновременно коммутировать две цепи с разной логикой работы.
- Катушка управления 230 В AC — прямое подключение к стандартной сети без дополнительных источников питания.
- Номинальный ток 20 А — подходит для большинства бытовых и легких коммерческих задач управления нагрузкой.
- Установка на DIN-рейку — быстрое крепление и замена, удобная разводка в распределительном щите.
Характеристики
- Тип изделия: контактор модульный
- Бренд: IEK
- Серия/модель: КМ20-11М
- Артикул производителя: MKK11-20-11
- Номинальный ток (AC): 20 А
- Количество полюсов: 2
- Схема контактов: 1НО + 1НЗ
- Напряжение катушки: 230 В AC
- Ширина: 1 модуль (DIN)
- Монтаж: на DIN-рейку в распределительном щите
Преимущества для пользователя
- Удобное дистанционное управление нагрузками из нескольких точек или по сигналу автоматики.
- Возможность реализовать логические схемы благодаря наличию НО и НЗ контакта.
- Компактность: подходит для небольших щитов и модернизации существующих сборок.
- Рациональное решение для задач, где нужно частое включение/отключение без использования силового выключателя вручную.
Примечания по подбору
- Номинальный ток контактора выбирайте с учетом типа нагрузки и условий эксплуатации, оставляя запас при высоких пусковых токах (двигатели, некоторые блоки питания, нагреватели).
- Для корректной работы цепи управления убедитесь, что управляющее устройство рассчитано на катушку 230 В AC.
- Схема 1НО + 1НЗ удобна для одновременного управления двумя цепями (например, включение одной линии и отключение другой).
