Угол Т-образный ИЭК Праймер для кабель-канала 100х40 CKK-40D-T-100-040-K01

CKK-40D-T-100-040-K01 Угол Т-образный ИЭК Праймер для кабель-канала 100х40
Артикул:
CKK-40D-T-100-040-K01
 Обзор от AI
Производитель: IEK (ИЭК)

Т-образный разветвитель для кабель-канала 100х40 IEK

Ключевые характеристики
БрендIEK
НазначениеАксессуары
ЦветБелый
Типоразмер кабель-канала (ширина-высота, мм)100х60 (100х40; 100х50; 100х55; 100х60: 100х80; 100х100: 101х50)
Все характеристики ›
257,18 р. за 1 шт
* цена указана с учетом НДС.
В наличии
− + шт
Начислим 3 бонуса
За каждую единицу этого товара при покупке.
Каждому авторизованному пользователю.
1 бонус = 1 рубль при следующем заказе.
Самовывоз из ПВЗ: м. Новохохловская — Сегодня до 18:00
Доставка по Москве и области — 6 июля
class="active" active
  • Характеристики
  • Фото
  • Добавить фото
  • Документация

    • Описание

    Т-образный разветвитель для кабель-канала 100х40 IEK CKK-40D-T-100-040-K01

    Служит для Т-образного соединения (ответвления) трёх кабель-каналов на плоскости.

    Система парапетных кабель-каналов серии «Праймер» предназначена для прокладки всех видов силовых и слаботочных коммуникаций, включая оптический кабель и информационную проводку высоких категорий, для организации рабочего места в офисных, производственных и административных зданиях, медицинских и учебных учреждениях при новом строительстве и при реконструкции.

    Преимущества:
    • Организация рабочего места.
    • Обеспечение электробезопасности (дополнительная изоляция электропроводки).
    • Предохранение проводки от механических повреждений.
    • Исключение возможного пожара при коротком замыкании.
    • Ограничение несанкционированного доступа к проводке.
    • Упрощение монтажа электропроводки при строительстве и реконструкции зданий.
    • Обеспечение быстрого доступа к проводке в аварийной ситуации.
    • Возможность быстрой модернизации и дополнения проводки.
    Особенности конструкции:
    • Наличие изменяемых углов позволяет компенсировать неровности стен при монтаже, тем самым облегчая и улучшая монтаж и внешний вид смонтированной системы.
    • Яркая фирменная упаковка из двухслойного картона оптимально защищает канал при транспортировке. Наличие перфорации на боковых клапанах позволяет без дополнительных инструментов вскрыть коробку при горизонтальном хранении.
    • Все электроустановочные изделия производства «ИЭК» с посадочным местом 45x45 имеют боковое подключение, это позволяет существенно экономить место в канале. Для подключения проводки не требуется разбирать ЭУИ.
    • На все кабель-каналы нанесена самоклеющаяся защитная плёнка. Она предохраняет канал от загрязнения во время монтажа. По окончании монтажа плёнка легко удаляется.
    • В кабель-каналах предусмотрена установка съёмных перегородок (до трёх штук) для разделения силовой и информационной проводки. А наличие перфорации на основании кабель-каналов позволяет сократить время монтажа.
    • Информационные и телефонные розетки имеют позолоченные контакты. Разводка контактов до ножей происходит по печатной плате. Это значительно улучшает качество и срок службы изделий.
    • Наличие универсального держателя значительно облегчает закладку кабеля при открытой крышке.
    • Держатель можно устанавливать как на перегородку, так и на боковую сторону канала.
    • Адаптер для коробок на 2 модуля 45x45 позволяет осуществлять как наружный монтаж на коробки КМКУ, так и внутренний, на коробки КМ.
    • Универсальная рамка для кабель-каналов может устанавливаться как в каналы с шириной крышки 60 мм, так и с шириной 75 мм. Одна рамка на все сечения кабель-каналов.
    Технические характеристики:
    • Материал: пластичный, ударопрочный, самозатухающий ПВХ, устойчивый к воздействию ультрафиолета и агрессивной химической среды.
    • Огнеупорность: при возгорании материал не позволяет огню распространяться, категория ПВ-0, испытания по ГОСТ Р 53313.
    • Прочность: не менее 5 кгс/см при температуре -32°С.
    • Диапазон рабочих температур: от -32°С до +90°С.
    • Электрическое сопротивление: при температуре +20°С, не менее 1x109 Омсм.
    • Температура монтажа: от -15°С до +60°С.
    • Цвет: RAL 9003.
    • Тест на снятие крышки: для открытия не требуется дополнительного инструмента, несанкционированный доступ к токоведущим частям ограничен.
    • Кабель-канал поставляется в 2-х метровых отрезках.

    Характеристики

    БрендIEK
    НазначениеАксессуары
    ЦветБелый
    Типоразмер кабель-канала (ширина-высота, мм)100х60 (100х40; 100х50; 100х55; 100х60: 100х80; 100х100: 101х50)

    Классификация ETIM

    ETIM
    Ширина100 мм
    Глубина40 мм
    Ширина ответвления100 мм
    Количество крышек0
    СимметричныйДа
    Модель/исполнениеОснование и крышка
    МатериалПластик
    Вид/марка материалаПоливинилхлорид (PVC)
    Защитное покрытие поверхностиНеобработанная
    ЦветЧисто-белый
    Номер цвета RAL9010
    С канальным соединителемДа
    Способ установки крышкиСоставной
    Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

    Обзор от AI

    ✦ Обзор от AI
    * AI может допускать ошибки. Проверяйте важную информацию.

    Когда трассу в кабель-канале нужно аккуратно разветвить «в три стороны», без Т-образного угла не обойтись. Этот элемент из серии IEK «Праймер» как раз для таких ситуаций: ставится быстро, закрывает стык ровно и не превращает узел в «самоделку на саморезах».

    Используют его там, где кабель-канал 100х40 идет по стене и в какой-то точке от основной линии нужно вывести ответвление — в кабинетах, коридорах, серверных, на коммерческих объектах, да и в обычных квартирах при открытой прокладке. Особенно выручает, когда по трассе идут не один-два провода, а нормальный набор: питание, слаботочка, линии управления — и хочется, чтобы поворот/ответвление выглядело как часть системы, а не как «потом доделаем».

    Ключевые характеристики, на которые стоит ориентироваться:

    • тип: угол Т-образный (разветвление трассы);
    • серия: IEK «Праймер»;
    • совместимость: кабель-канал 100х40;
    • артикул производителя: CKK-40D-T-100-040-K01;
    • бренд: IEK.

    По конструкции это именно внешний оформляющий элемент узла, который закрывает место примыкания трех участков канала. На практике польза простая: края канала не торчат, стык выглядит аккуратно, и при этом остается доступ к проводам — узел можно открыть для обслуживания, не разбирая полстены. Плюс меньше шансов повредить изоляцию о кромки: когда стык собран правильно и закрыт штатной деталью, внутри нет «острых сюрпризов».

    Как это работает и что в итоге «защищает»

    Т-угол формирует правильную геометрию развилки и закрывает соединение, где обычно и появляются щели, перекосы и неаккуратные подрезки. Он не про электрическую защиту в смысле автоматики — он про механическую и эксплуатационную: держит форму узла, закрывает места сопряжения, помогает вести кабели по заданной траектории и поддерживает общий уровень аккуратности трассы. Когда трасса собрана на штатных фасонных элементах, меньше риска, что крышка будет отходить или начнет «гулять» на разветвлении.

    Почему такой элемент берут в смету, а не «подрезают как получится»

    Потому что на Т-образных узлах чаще всего видно качество монтажа. С фасонным элементом проще попасть в размеры, меньше времени уходит на подгонку, и результат выглядит ровно даже при длинных линиях. Еще один момент из практики: когда трасса обслуживается (добавили линию, перенесли розетку, поменяли схему), аккуратно собранный Т-узел открывается и закрывается без нервов — не надо подламывать крышки и выковыривать самодельные вставки.

    Рекомендации по применению

    Перед сборкой прикиньте, как пойдут кабели в узле: на разветвлении удобно заранее распределить пучки по направлениям, чтобы не было перекрещиваний и «комка» в центре. Если кабеля много, оставляйте небольшой запас по длине и следите, чтобы радиусы изгиба не получались слишком резкими. Сами участки кабель-канала подрезайте ровно и в размер — тогда угол встанет без щелей и перекосов, а крышки будут нормально защелкиваться. И, как обычно, лучше собрать один узел «на сухую» перед окончательной фиксацией трассы — это экономит время на переделках.

    Фото, видео и документы

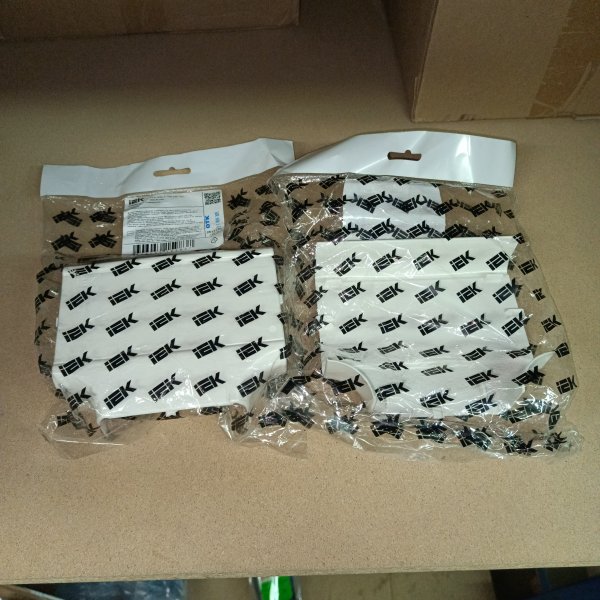

    CKK-40D-T-100-040-K01 Угол Т-образный ИЭК Праймер для кабель-канала 100х40 фото 1
