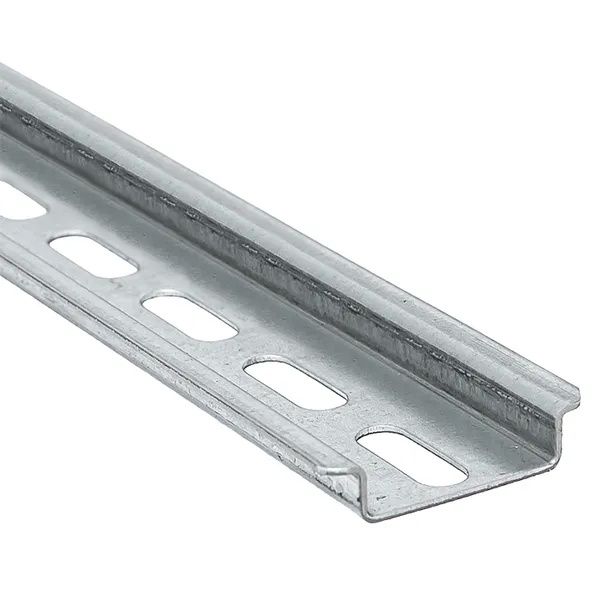

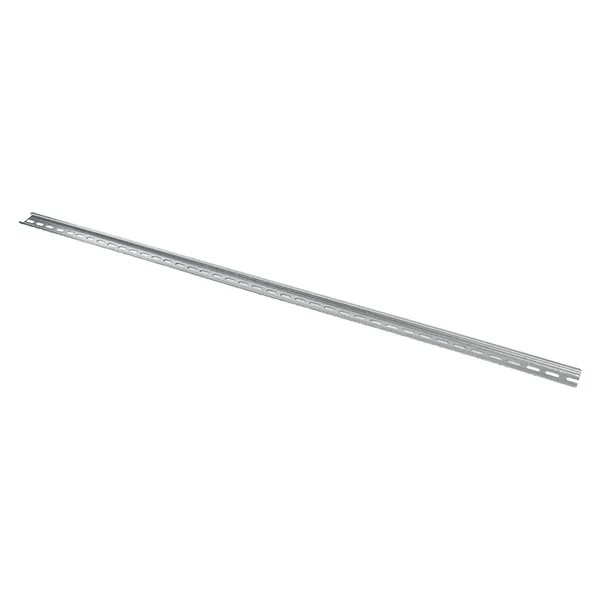

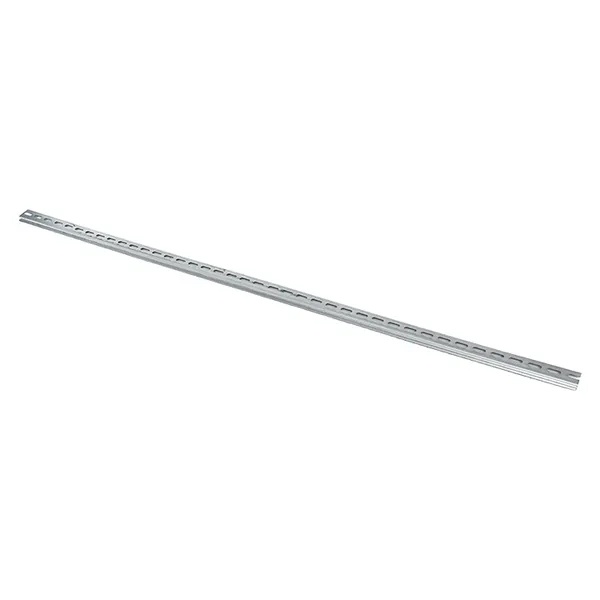

DIN-рейка EKF 2000мм перфорированная усиленная 7,5x35мм толщина 1мм adr1-20

Хорошая DIN-рейка — это не “железка в щите”, а основа, на которой потом держится вся сборка: автоматы, клеммы, реле и порядок в проводке. Перфорированная усиленная рейка EKF длиной 2000 мм как раз из тех вещей, которые ставишь один раз и потом не возвращаешься к вопросу “почему в шкафу всё гуляет”. Длинный формат удобен, когда собираете шкафы серийно или хотите меньше стыков и обрезков.

Где применяется
Эта рейка нужна в распределительных щитах, шкафах управления, учетных шкафах, на монтажных панелях — везде, где оборудование ставится на стандартный DIN-формат. Длина 2 метра выручает на производстве и в мастерских: можно нарезать под нужные размеры на месте, а остатки не превращаются в короткие “ни туда ни сюда”. В щитах на объекте такая заготовка тоже удобна, если заранее известны габариты шкафа и компоновка.

Ключевые характеристики

• Длина: 2000 мм — подходит под раскрой, меньше стыков при длинных рядах модульки.
• Профиль: 7,5 × 35 мм — стандартная “омега” под большинство модульных аппаратов и клеммников.
• Исполнение: перфорированная — крепеж легче выставить по месту, не приходится сверлить рейку.
• Усиленная конструкция — меньше шансов, что рейку поведёт при нагрузке и плотной затяжке крепежа.
• Толщина металла: 1 мм — нормальный рабочий вариант, когда на рейке не один автомат, а полноценный ряд устройств.
• Артикул производителя: adr1-20.
• Бренд: EKF.

Конструктивные и практические моменты
Перфорация здесь не “для галочки”: когда собираешь щит, всегда важна возможность чуть сместить рейку, подстроиться под кабель-канал, уголок или стойку корпуса. С перфорированной рейкой проще попасть крепежом в металл монтажной панели, а если панель уже размечена — не приходится подгонять отверстия. Усиленное исполнение полезно, когда на рейку ставят тяжелые клеммные группы, реле в колодках, интерфейсные модули, а ещё когда проводка выполнена аккуратно, но плотно: лишняя жесткость помогает сохранить геометрию и зазор.

Что держит и как работает
DIN-рейка — это несущий профиль: аппараты защелкиваются на “омеге” пружинными лапками или фиксаторами. Дальше всё просто: рейка принимает на себя вес устройств и усилие от защелок, а через крепеж передает нагрузку на монтажную панель или стойки шкафа. Важно, чтобы профиль не “играл” — тогда аппараты сидят ровно, не выскакивают при обслуживании и не перекашиваются, когда вы подтягиваете клеммы или меняете модуль.

Почему берут
Эту позицию обычно выбирают те, кто собирает щиты регулярно и ценит предсказуемость в монтаже: длинная рейка дает свободу по раскрою, перфорация ускоряет установку, а усиление помогает держать ровный ряд при нормальной загрузке. В итоге меньше времени уходит на подгонку, и сборка выглядит аккуратно не только “на фото”, но и после пары обслуживаний.

Рекомендации по применению
Перед раскроем прикиньте компоновку: оставьте место под торцевые стопоры и зазоры до кабель-каналов. Резать удобнее отрезной пилой или болгаркой с тонким диском по металлу, после — снимите заусенец, чтобы не цеплять изоляцию и не порезаться при укладке. При установке на монтажную панель не перетягивайте крепеж “до хруста”: рейка должна сидеть жестко, но без деформации. Если планируется тяжелая навеска и плотная проводка, лучше ставить крепеж чаще — так ряд получается ровнее, а аппараты защелкиваются без перекоса.
