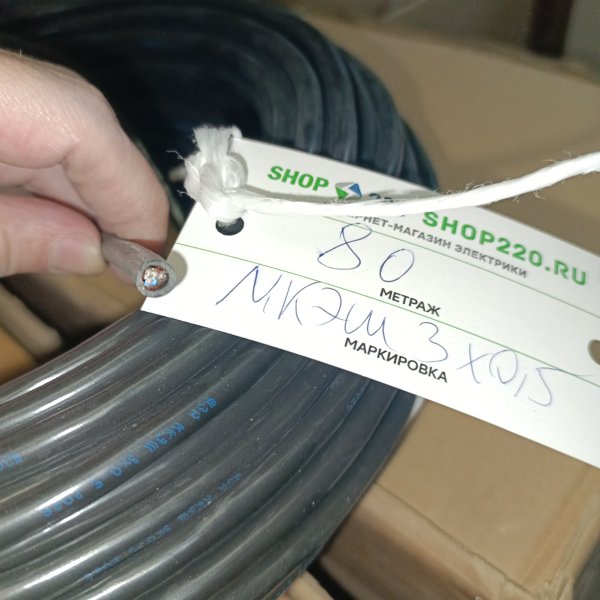

Кабель монтажный МКЭШ 3х0,5 экранированный МКЭШ 3х0,5

МКЭШ 3х0,5 — это монтажный экранированный кабель, который обычно берут, когда важна стабильная работа сигнальных цепей и не хочется ловить наводки от силовых линий. По опыту, именно экран у МКЭШ часто решает половину проблем в шкафу или на станке, особенно если рядом частотники, пускатели и прочая “шумная” нагрузка.

Чаще всего такой кабель ставят внутри щитов автоматики, в цепях управления и сигнализации, на подключение датчиков, кнопочных постов, исполнительных механизмов, а также для межблочных соединений в оборудовании. Он хорошо подходит для аккуратной разводки, где жилы тонкие, а линия не силовая — передать команду, сигнал, импульс, обеспечить понятную коммутацию без паразитных помех.

Ключевые характеристики по маркировке:

• МКЭШ — монтажный кабель с экраном (как раз для борьбы с электромагнитными наводками).
• 3х0,5 — 3 жилы сечением 0,5 мм² каждая.
• Экранированный — экран работает как “щит” для сигнальных цепей, если его правильно посадить на землю.

В практической работе ценится, что 0,5 мм² — это нормальный баланс: жилы достаточно тонкие для клеммников и приборных зажимов, но при этом не “волоски”, с которыми тяжело делать аккуратную разделку. Три жилы удобны для типовых задач: например, питание датчика + сигнал, либо общий провод и две цепи управления. Экран помогает, когда прокладка вынужденно идет рядом с силовыми трассами или внутри одного кабель-канала с “грязными” линиями.

Что защищает и как это работает: экран принимает на себя электромагнитные помехи и уводит их в землю, чтобы они меньше попадали в жилы и не искажали сигнал. Важно понимать: эффект будет заметным только при нормальном заземлении экрана. В большинстве случаев экран подключают со стороны шкафа/контроллера (со стороны “земли”), а с другой стороны оставляют изолированным — так обычно меньше риск получить земляные петли. Но конкретная схема зависит от системы и требований по помехоустойчивости.

Почему берут МКЭШ 3х0,5: когда нужно спокойное прохождение сигналов в реальных условиях — рядом реле, контакторы, частотные приводы, длинные трассы по оборудованию. Плюс удобная конфигурация 3 жилы закрывает много типовых подключений без лишних “скруток” и переходов.

Рекомендации по применению: не тяните этот кабель как силовой — его стихия управление и сигнал. При разделке не “распушайте” экран на большой длине: чем короче неэкранированный участок, тем лучше помехозащита. И заранее продумайте, где и как будет сделано подключение экрана к PE/земле, чтобы не получилось “экран есть, а толку нет”.
