Зажим-клемма для подключения провода СИП сечением 4,5-35 (50) мм2 к жиле магистрали сечением 16-95 мм2 с прокалыванием изоляции
Зажим-клемма для подключения провода СИП сечением 4,5-35 (50) мм2 к жиле магистрали сечением 16-95 мм2 с прокалыванием изоляции 108653

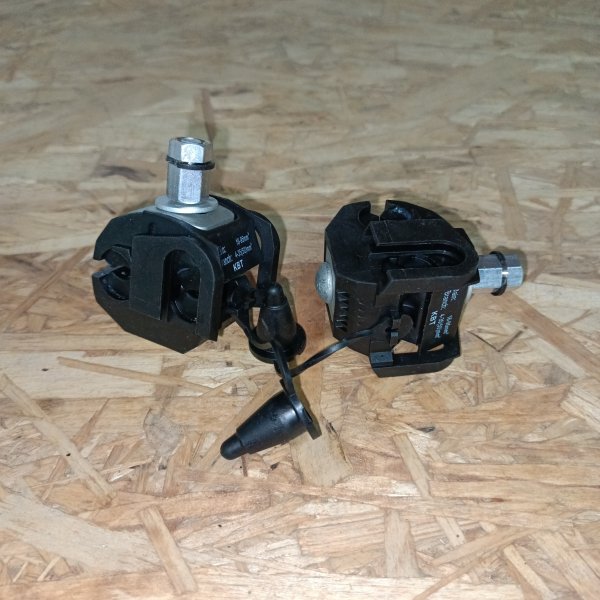

Зажим ответвительный КВТ ЗПО 4-35(50)/16-95 - надежное решение для выполнения ответвлений от магистрального провода СИП без снятия изоляции. Прокалывающий механизм обеспечивает удобное и быстрое подключение ответвительной линии, сокращая время монтажных работ и упрощая обслуживание воздушных линий электропередачи.
Модель предназначена для использования с изолированными проводами соответствующих сечений: магистральный диапазон составляет 4–35 (50) мм2, ответвительный - 16–95 мм2. Конструкция рассчитана на надежную фиксацию кабеля и стабильный электрический контакт при эксплуатации. ЗПО подходит для монтажа и реконструкции сетей, подключения ответвлений к линиям СИП, а также проведения электромонтажных работ в распределительных системах.
Прокалывающий зажим КВТ позволяет выполнять соединение непосредственно через изоляционный слой проводника, что делает монтаж более практичным и технологичным. Изделие востребовано при строительстве и ремонте воздушных электрических сетей, в коммунальном хозяйстве и у профессиональных монтажных организаций.
В комплект входит упаковка из 24 штук, что удобно для выполнения масштабных монтажных работ и формирования необходимого запаса комплектующих. Зажим КВТ ЗПО 4-35(50)/16-95 сочетает удобство установки, функциональность и соответствие требованиям к монтажу ответвлений проводов СИП.
Ответвительный зажим/сжим EC001062
Зажим прокалывающий ЗПО 16-95/4-35(50) исп.1 КВТ 58136
Если нужно аккуратно снять ответвление с СИП без лишних разрезов, пайки и «колхоза» на изоленте — прокалывающий зажим как раз про это. КВТ ЗПО делает контакт через изоляцию и держит его так, как требуется на улице: под дождем, на ветру и при нормальных токовых нагрузках.
Обычно такие зажимы ставят, когда нужно запитать от магистрали СИП отдельный ввод в дом, уличный щит, опору освещения, рекламную конструкцию или хозяйственную постройку. Полезен и при реконструкции линий, когда магистраль уже натянута и разбирать ее ради ответвления не хочется (и, честно говоря, не нужно). Это именно тот случай, когда правильнее один раз поставить нормальный ответвительный зажим, чем потом ловить «плавающий» контакт и подгорание на скрутках.
Ключевые характеристики по делу:
- Тип: ответвительный прокалывающий зажим для проводов СИП.
- Диапазон сечений магистрали: 4–35 мм² (допускается до 50 мм²).
- Диапазон сечений ответвления: 16–95 мм².
- Бренд: КВТ.
- Артикул производителя: 58136.
По конструкции здесь важен момент, который многие недооценивают: контакт формируется не «как получится», а через зубчатые токопроводящие элементы, которые при затяжке стабильно прокалывают изоляцию и вгрызаются в жилу. Это экономит время на монтаже и сильно снижает риск человеческого фактора — не нужно зачищать, не нужно угадывать длину снятия изоляции, не нужно потом восстанавливать изоляцию термоусадкой или лентой. В результате узел получается компактным и аккуратным, особенно когда ответвлений несколько и важно держать порядок на опоре.
Работает зажим просто: вы ставите его на магистральный провод и на ответвительный, затем стягиваете болтовое соединение. По мере затяжки прокалывающие элементы проходят через изоляцию и обеспечивают металлический контакт с токоведущей жилой. Изоляция при этом остается вокруг места прокола, а сам узел закрыт корпусом зажима — так контакт меньше страдает от влаги и грязи, которые обычно и становятся причиной нагрева и окисления в «самодельных» соединениях.
Что в итоге защищает и чем полезен в жизни: вы получаете предсказуемый электрический контакт без оголенных участков, а значит — меньше шансов на локальный нагрев, подгорание и последующие отключения. Для уличной линии это критично: перепады температуры, конденсат, ветер и вибрации делают слабое соединение очень заметным уже через сезон.
Почему берут именно такой формат зажима: он заметно ускоряет монтаж ответвления на готовой линии, не требует специальных операций с изоляцией и дает повторяемый результат. Плюс широкий диапазон сечений закрывает типовые задачи по СИП: от небольших магистралей на частном секторе до более «жирных» ответвлений на вводы и распределение.
Рекомендации по применению: подбирайте зажим строго по фактическим сечениям магистрали и ответвления — здесь диапазоны указаны не для красоты. Затяжку делайте ровно, без рывков и без попыток «дотянуть от души» сверх нормы: прокалывающему контакту важна правильная сила прижима. После монтажа полезно визуально проверить посадку проводов в зажиме и отсутствие перекосов, а на линии — оставить аккуратный запас по длине, чтобы провод не тянул соединение на изгиб.
