Двухмодульное однофазное реле напряжения РН-63Т, ток нагрузки 63 А на DIN-рейку
Двухмодульное однофазное реле напряжения РН-63Т, ток нагрузки 63 А на DIN-рейку 3425600063tc
Реле напряжения предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения сети с последующим автоматическим включением после восстановления параметров сети:
Нагрузка подключается к сети либо непосредственно через контакты реле, либо через магнитный пускатель, в зависимости от мощности.
- Реле может работать в четырех независимых режимах, как:
- Реле напряжения
- Реле минимального напряжения
- Реле максимального напряжения
- Реле времени с задержкой на включение

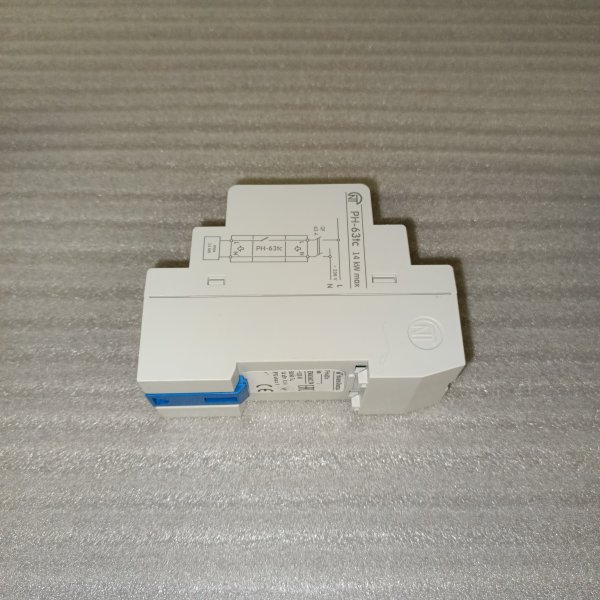

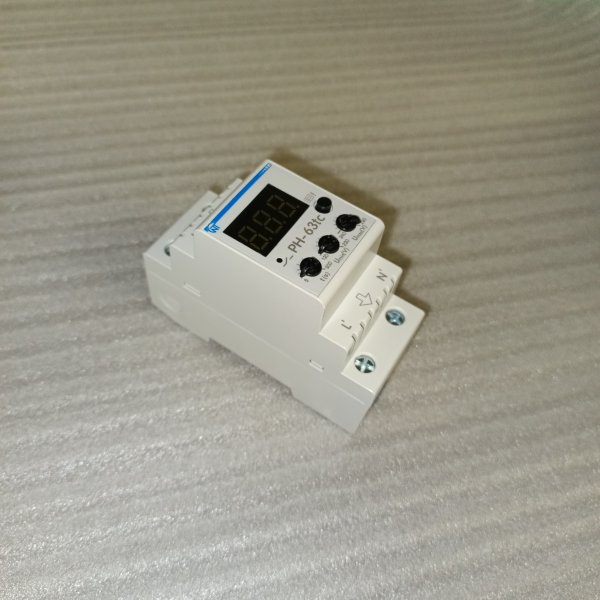

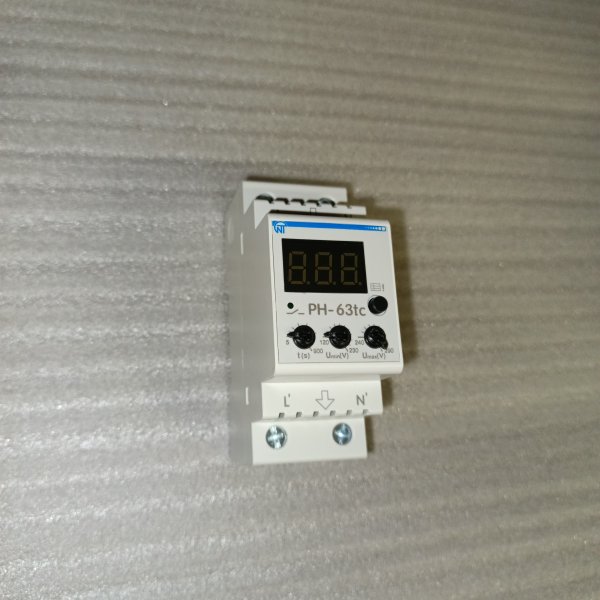

- На лицевую панель устройства выведен индикатор состояния нагрузки (включена / отключена) и трехразрядный семисегметный индикатор, который, в зависимости от состояния устройства, индицирует:
- Текущее действующее значение напряжения
- Точное значение устанавливаемого параметра
- Время оставшееся до момента повторного включения нагрузки
- Аварийное отключения нагрузки (мигание текущего значения напряжения)
- Ручки потенциометров, расположенных на лицевой панели, позволяют пользователю установить:
- Порог срабатывания по максимально допустимому значению напряжения
- Порог срабатывания по минимально допустимому значению напряжения
- Задержку времени включения нагрузки после восстановления параметров сети
- Технические характеристики:
- Номинальное переменное однофазное напряжение питания: 230/240 В
- Частота сети: 47 - 65 Гц
- Ток нагрузки: 63 А
- Точность измерения напряжения в диапазоне 100 - 350 В: 5 %
- Время АПВ по напряжению: 5 - 900 сек
- Время готовности: 0,8 сек
- Напряжение, при котором сохраняется работоспособность (действующее значение): от 90 до 450 В
- Время срабатывания защиты по Umax: 1 сек
- Задержка отключения при повышении напряжения более 430 В и длительности импульса более 1,5 мс: 0,05 сек
- Задержка отключения при повышении напряжения более 30 В от уставки по Umax: 0,12 сек
- Время срабатывания защиты по Umin: 7 сек
- Задержка отключения при снижении напряжения ниже 100 V: 0,25 сек
- Точность определения порога срабатывания по напряжению: 3 В
- Гистерезис по напряжению: 4 В
- Потребляемая мощность при неподключенной нагрузке: 2 Вт
- Номинальный режим работы: Продолжит.
- Климатическое исполнение: УХЛ 3.1
- Степень защиты изделия: IP 10
- Допустимая степень загрязнения: II
- Категория перенапряжения: II
- Класс защиты от поражения электрическим током: II
- Номинальное напряжение изоляции: 450 В
- Номинальное импульсное выдерживаемое напряжение: 2,5 кВ
- Габаритные размеры: 90x36x60 мм
| Бренд | Новатек-Электро |
| Место установки | DIN-рейка |
| Максимальный порог напряжения | 290 В |
| Дисплей | Да |
| Тип напряжения | Однофазное |
| Минимальный порог напряжения | 120 В |
| Контакт | 1 NO |
| Регулировка времени срабатывания | Да |
| Максимальный коммутируемый ток (АС1) | 63 А |
| Регулировка порогов напряжения | Да |
| Модульная ширина | 2 |
Реле контроля напряжения EC001438
РН-63tc от Новатек-Электро — это «страховка» от сюрпризов в сети 220 В, когда напряжение то проседает, то улетает вверх. Ставится на DIN-рейку и работает в фоне: следит за уровнем напряжения и при выходе за пределы отключает нагрузку, а после нормализации включает обратно с выдержкой времени.
Чаще всего такое реле ставят в квартирных и домовых щитах, где есть чувствительная техника и где реальность далека от идеальных 230 В: частный сектор, дачи, квартиры на «уставших» линиях, помещения с мощными потребителями у соседей. Также уместно в небольших коммерческих щитках — там, где однофазная линия питает холодильное оборудование, котлы, насосы, электронику, и важно не ловить последствия скачков.
Ключевые характеристики, о которых стоит помнить:
- однофазное реле контроля напряжения для сети 220/230 В;
- номинальный ток до 63 А — можно ставить на ввод/линию с соответствующей нагрузкой;
- монтаж на DIN-рейку — типовое размещение в распределительном щите;
- серия РН, исполнение «tc» (как в маркировке модели и артикула).
По практике такие устройства ценят за простую логику: поставил в щит — и оно само отрабатывает провалы и перенапряжения без участия человека. Номинал 63 А позволяет использовать реле не только на отдельной группе, но и на достаточно нагруженной линии (разумеется, при корректно подобранной проводке и аппаратах защиты). А DIN-формат избавляет от «колхоза» — всё становится аккуратно, как и должно быть в щите.
Что именно защищает и как это происходит. Реле постоянно измеряет напряжение сети. Если оно уходит выше или ниже заданных порогов, устройство размыкает цепь и обесточивает подключенную нагрузку, чтобы техника не работала в ненормальном режиме. Когда напряжение возвращается в допустимую зону, реле включает питание обратно не мгновенно, а с задержкой — это помогает не «дёргать» компрессоры, насосы и блоки питания частыми перезапусками после кратковременных просадок.
Почему берут именно такой формат. Во-первых, это понятная защита «от сети», а не от последствий: дешевле один раз поставить реле, чем потом менять плату котла или компрессор холодильника после перекоса или отгорания нуля на линии. Во-вторых, удобно, что решение щитовое: не занимает розетку, не болтается на проводах и не зависит от дисциплины пользователей.
Рекомендации по применению. Ставьте реле в щите на линию, которую действительно нужно держать под контролем: ввод целиком или выбранные группы с чувствительной техникой. По току ориентируйтесь не только на «63 А на корпусе», а на фактическую нагрузку и сечение кабеля. И не забывайте базовую связку в щите: реле контроля напряжения не заменяет автоматический выключатель и УЗО/дифзащиту — они работают в разных аварийных режимах и дополняют друг друга.
