Зажим-клемма для подключения провода СИП сечением 1,5-16 мм2 к жиле магистрали сечением 6-120 мм2 с прокалыванием изоляции
Зажим-клемма для подключения провода СИП сечением 1,5-16 мм2 к жиле магистрали сечением 6-120 мм2 с прокалыванием изоляции UOZ10-1-120-016-U

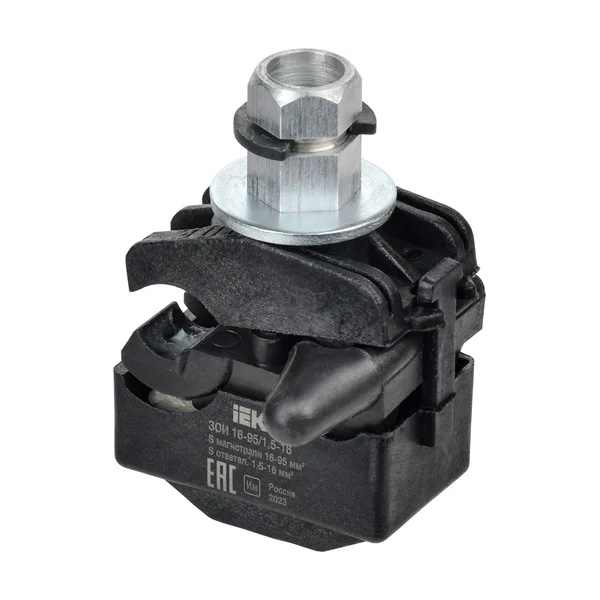

Зажим ответвительный ИЭК ЗОИ 6-120/1,5-16 изолированный предназначен для надежного соединения и выполнения ответвлений от магистрального провода СИП-4. Изделие используется при монтаже воздушных линий электроснабжения и позволяет быстро организовать подключение дополнительной линии без снятия изоляции с основного проводника.
Конструкция обеспечивает плотный электрический контакт и надежную механическую фиксацию кабеля. Изолированный корпус помогает защитить соединение от случайного прикосновения и воздействия внешней среды, что особенно важно при эксплуатации на открытом воздухе. Зажим подходит для магистральных проводов сечением от 6 до 120 мм2 и ответвительных жил сечением от 1,5 до 16 мм2.
ИЭК ЗОИ 6-120/1,5-16 востребован при строительстве и модернизации сетей, подключении абонентских ответвлений, установке осветительных линий и выполнении электромонтажных работ с использованием самонесущих изолированных проводов. Компактная конструкция упрощает монтаж и помогает сократить время проведения работ.
Зажим ответвительный для СИП-4 станет практичным решением для создания безопасного и долговечного соединения в системах воздушного электроснабжения. Перед установкой рекомендуется проверить совместимость с используемыми проводниками и соблюдать требования действующих правил электромонтажа.
- Характеристики:
- Номинальное поперечное сечение ответвления - 1,5-16 мм2
- Тип соединения - Винтовое/болтовое соединение с прокалыванием изоляции (IPC)
- Номинальное сечение главного провода - 6-120 мм2
- Тип изделия/компонента - Зажим изолированный
- Со срывной головкой болта - Да
- Температура эксплуатации - от -60 до 50 °C
- Размер - 36х60х38мм
- Момент срыва головки болта при монтаже - 8Нм
- Номинальное напряжение - 1000В
Ответвительный зажим IEK ЗОИ 6-120/1,5-16 (P616) — это тот самый «прокол», которым аккуратно снимают ответвление с СИП без разделки и лишней возни. В монтаже он ведет себя предсказуемо: поставил, затянул — и контакт получился ровно там, где нужно.
Чаще всего его берут, когда нужно сделать ответвление от магистрали СИП-4 на ввод в дом, на отвод к опоре, к шкафу учета или на линию к хозпостройке. Удобен в местах, где важна скорость и повторяемость результата: на типовых подключениях, при ремонте линий, при переносе вводов. По факту это рабочий инструмент электромонтажника для ответвлений без снятия изоляции с магистрали.
По основным параметрам здесь все прозрачно:
- модель: IEK ЗОИ 6-120/1,5-16 (P616);
- артикул производителя: UOZ10-1-120-016-U;
- магистральный провод: 6–120 мм²;
- ответвление: 1,5–16 мм²;
- тип: изолированный ответвительный зажим для СИП-4.
Конструктивно смысл у такого зажима простой: он рассчитан на работу с изолированными жилами и делает контакт через прокалывающие элементы, а сверху все закрыто изоляцией корпуса. Для пользователя это означает меньше операций на высоте и меньше шансов «перерезать лишнее» ножом при разделке. Поставили на магистраль, завели ответвление, затянули — и узел уже закрыт от случайного касания и попадания влаги по мелочи, без дополнительной изоленты вокруг контакта.
Как это работает и что именно защищает. При затяжке болта контактные элементы прокалывают изоляцию и прижимаются к алюминиевой жиле магистрали и к жиле ответвления, формируя стабильный электрический контакт под давлением. За счет того, что прокол происходит дозированно, соединение получается повторяемым, а изоляция вокруг места контакта остается максимально «живой» — без надрезов по длине, как бывает при ручной разделке. Сам зажим закрывает контактную зону и снижает риск окисления от внешней среды, а также защищает место соединения от случайных механических воздействий.
Если сравнивать с кустарными ответвлениями «скрутка+лента» или с попытками снять изоляцию на СИП ножом, разница в том, что здесь контакт делается внутри узла и держится именно усилием зажима, а не надеждой на то, что лента не размотается зимой. Особенно это заметно на линиях, где есть вибрация от ветра и температурные циклы: нормальный прокалывающий узел переживает такие условия спокойнее.
Почему его берут на практике: он экономит время на ответвлении, не требует оголять магистраль, а сам узел получается компактным и аккуратным. Плюс удобно, что диапазоны сечений перекрывают типовые ситуации: магистраль СИП может быть заметно толще, чем ответвление на ввод или на небольшой шкаф. И еще момент, который ценят монтажники: когда работаешь серией подключений, такие зажимы дают одинаковый результат от точки к точке — без «человеческого фактора» разделки.
Рекомендации по применению. Подбирайте зажим строго по сечениям магистрали и ответвления — здесь это 6–120 мм² и 1,5–16 мм² соответственно. Перед установкой убедитесь, что провод чистый, без сильных загрязнений и повреждений изоляции в месте монтажа. Затяжку делайте ровно, без рывков и без попыток «дотянуть до победы» после упора — у прокалывающих зажимов правильное усилие важнее силы. И, как обычно на СИП, все работы выполняйте с соблюдением требований по отключению/допускам и с нормальным инструментом: экономия на безопасности на линии не окупается.
