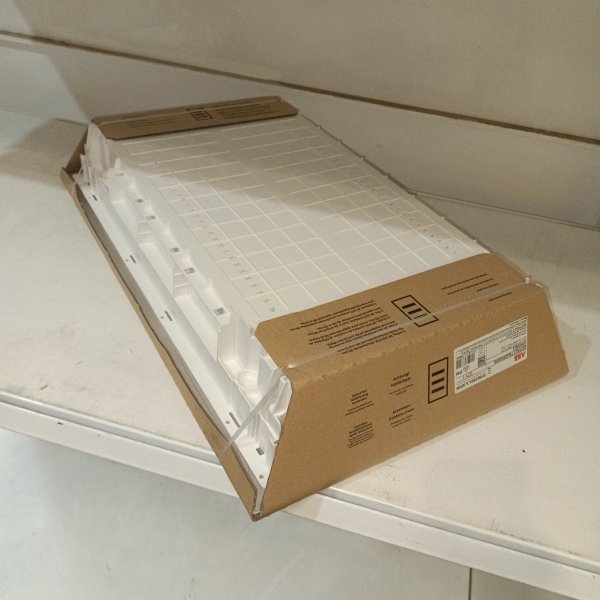

2CPX077857R9999 Шкаф внутреннего монтажа ABB на 36М (3x12) автозажим N/PE UK630V3RU 2CPX077842R9999 винтовые (электрический щит)
2 вопроса
Артикул:
2CPX077857R9999
 Обзор от AI
Производитель: ABB (АББ)

Распределительный встраиваемый щит АББ UK630V3RU, трехрядный на 36 модулей, IP30, с дверью и винтовыми клеммами N/PE

Ключевые характеристики
БрендABB
Общее число модулей36
Материал двериСталь
Установка Скрытая
Степень защиты IP30
Материал корпусаПластик
Все характеристики ›
11 040,50 р. за 1 шт
* цена указана с учетом НДС.
Наличие
− + шт
Начислим 110 бонусов
За каждую единицу этого товара при покупке.
Каждому авторизованному пользователю.
1 бонус = 1 рубль при следующем заказе.
* срок поставки товара от одного рабочего дня
на Центральный склад.
В упаковке 1 шт Cертификат ABB
class="active" active
  • Характеристики
  • Фото
  • Добавить фото
  • Документация
    • (2)

    Описание

    Распределительный встраиваемый щит АББ UK630V3RU, трехрядный на 36 модулей, IP30, с дверью и винтовыми клеммами N/PE 2CPX077857R9999

    Пространство для подключения кабелей было увеличено на 200% по сравнению с предыдущим поколением боксов UK500. Съёмный фланец с разметкой для ввода проводников и гребенка для их фиксации значительно упрощают процесс подключения к сети и нагрузкам. Шкафы можно устанавливать во все типы стен: как в сплошные, так и в полые (с помощью многоразового набора UZ91P4).

    Особой изюминкой новой серии электрических ящиков для скрытой проводки являются дизайнерские двери. В рамы таких дверей можно вставить свои фотографии, зеркало, декорированные под дерево или нержавеющую сталь панели, доску с канцелярскими кнопками для напоминаний, магнитные доски или светодиодную панель для обратной подсветки изображений.

    • Номинальный ток In 63 A
    • Соответствуют стандартам DIN EN 60670-24, DIN 43871
    • Съемная металлическая рама с DIN-рейками
    • Ударостойкость: IK07
    • Линейка шкафов от 1 до 5 DIN-реек
    • Возможен монтаж на стену с помощью специального комплекта
    • Возможна установка в полые стены при помощи набора UZ91P4
    • Основание:
      - из твердого, ударопрочного, негорючего, с низким содержанием галогенов пластика
      - с интегрированной гребенкой для крепления кабеля
      - со съёмными фланцами
      - комбинируемый
    • Возможность изменения открывания двери без инструмента
    • Соединение оснований по горизонтали или вертикали
    • Для установки в зданиях в соответствии со стандартом DIN 18015
    • Винтовые клеммы N/PE входят в комплект поставки
    • С кабельными держателями
    • Пломбируемый пластрон с вырезами 45 мм для 12 -14 электрических аппаратов комплектуется поворотными (на 90°) запирающими винтами
    • Набор маркировок
    • Рама с дверью из листовой стали с возможностю выравнивания
    • Цвет: Белый, RAL 9016
    • Габаритные размеры: 622х383,5х97 мм
    • Размер ниши в стене: 605х367х95 мм
    • Размеры ниши для полой стены (гипсокартон): 578х340х88 мм
    • Количество модулей: 36
    • Cтепень защиты: IP30
    • Клемник N/PE состоит из: ZK507, 2 x ZKS11B, ZKS26G

    Характеристики

    БрендABB
    Общее число модулей36
    Материал двериСталь
    Установка Скрытая
    Степень защиты IP30
    Материал корпусаПластик
    Количество DIN-реек3
    Наличие клеммниковДа

    Классификация ETIM

    ETIM
    Способ монтажаСкрытой установки
    Количество рядов3
    Модульная ширина (общ. кол-во модульных расстояний)36
    Тип передней панелиС вырезом (-ами)
    Тип крышки (наружной)Дверь (-ца)
    Количество дверей1
    Материал корпусаПластик
    Высота622 мм
    Ширина383.5 мм
    Глубина88 мм
    Глубина установочная (встраив.)95 мм
    ЦветБелый
    Номер цвета RAL9016
    Степень защиты (IP)IP30
    Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

    Обзор от AI

    ✦ Обзор от AI
    * AI может допускать ошибки. Проверяйте важную информацию.
    Шкаф внутреннего монтажа ABB на 36М (3x12) автозажим N/PE UK630V3RU 2CPX077842R9999 (винтовые)
    Электрический щит для скрытого монтажа. Артикул производителя: 2CPX077857R9999. Бренд: ABB.
    Электрический шкаф ABB на 36 модулей (3 ряда по 12 модулей) предназначен для распределения и защиты электрических линий внутри жилых, офисных и коммерческих помещений. Благодаря внутреннему (скрытому) монтажу щит аккуратно вписывается в интерьер, а качественная конструкция обеспечивает удобную установку и обслуживание модульного оборудования. Наличие клеммных колодок N/PE с автозажимом и винтовыми соединениями делает монтаж проводников быстрым, надежным и безопасным.
    Область применения
    • Квартиры и частные дома для организации вводно-распределительного щита.
    • Офисные и административные здания для групповых и этажных щитов.
    • Небольшие коммерческие объекты: магазины, кафе, салоны, пункты обслуживания.
    • Технические помещения, серверные и слаботочные комнаты (для питания и распределения силовых линий).
    • Объекты с повышенными требованиями к надежности и безопасности электросети, где важно применение качественной брендовой продукции.
    Основные характеристики
    • Тип изделия: электрический распределительный щит (шкаф внутреннего монтажа).
    • Бренд: ABB.
    • Модель: UK630V3RU.
    • Артикул производителя: 2CPX077857R9999.
    • Количество модулей: 36 модулей.
    • Количество рядов: 3 ряда по 12 модулей.
    • Тип монтажа: внутренний (скрытый) в нишу стены.
    • Тип клемм N/PE: клеммы с автозажимом, винтовое соединение.
    • Назначение: монтаж модульных автоматических выключателей, УЗО, дифавтоматов, реле и других устройств.
    • Материал корпуса: негорючий, изоляционный материал (пластик высокого качества, соответствующий требованиям электроустановок).
    • Конструкция дверцы: навесная, с возможностью доступа к аппаратуре и клеммам.
    • Степень защиты корпуса: подходит для установки внутри сухих помещений (точное значение IP зависит от серии, как правило IP30 или аналогично для внутреннего щита).
    • Номинальное напряжение: для систем 230/400 В переменного тока.
    • Совместимость: стандартные модульные аппараты на DIN-рейку шириной 18 мм.
    Конструктивные особенности
    • Шкаф рассчитан на удобную установку трех полных рядов модульной аппаратуры по 12 модулей в каждом, что позволяет собрать компактный, но емкий распределительный узел.
    • Клеммы N/PE с автозажимом обеспечивают сокращение времени монтажа и устойчивый контакт проводников без необходимости сложной подзатяжки.
    • Винтовые соединения дают возможность надежно закрепить проводники и обеспечить стабильность контактного соединения на протяжении всего срока службы.
    • Предусмотрены DIN-рейки для удобной расстановки и фиксации автоматических выключателей, УЗО, модульных реле, контакторов и других устройств.
    • Корпус выполнен из ударопрочного пластика, обеспечивающего электрическую изоляцию и дополнительную безопасность персонала и пользователей.
    • Скрытый монтаж позволяет установить щит в стену, оставляя видимой только лицевую часть с дверцей, что улучшает внешний вид помещения.
    • Продуманное внутреннее пространство облегчает укладку проводников и их разделение по группам.
    Преимущества использования
    • Надежное решение от известного бренда ABB с высокой степенью качества и долговечности.
    • Оптимальная емкость 36 модулей позволяет разместить вводные автоматы, дифференциальную защиту и групповые линии даже для современных, насыщенных электроприбором объектов.
    • Удобство монтажа благодаря автозажимным клеммам N/PE и стандартной конструктивной базе для модульных устройств.
    • Безопасность эксплуатации за счет качественной изоляции, надежных контактов и удобного доступа при обслуживании.
    • Аккуратный внешний вид, возможность установки в жилых и офисных интерьерах без нарушения дизайна помещения.
    Рекомендации по применению
    • Использовать для сборки вводно-распределительных щитов в квартирах, домах и офисных помещениях.
    • Рекомендуется устанавливать в сухих, защищенных от прямого попадания влаги помещениях.
    • Монтаж и подключение должны выполняться квалифицированным электриком с соблюдением действующих норм и правил электробезопасности.
    • При проектировании щита учитывать возможность резервных мест под дополнительные линии или оборудование.
    Краткое резюме
    Шкаф внутреннего монтажа ABB на 36 модулей (3x12) UK630V3RU с клеммами N/PE автозажим и винтовыми соединениями является практичным и надежным решением для современных электроустановок. Он обеспечивает безопасное распределение электрической энергии, удобный монтаж модульного оборудования и аккуратный внешний вид системы электроснабжения.

    Вопрос-ответ

    В
    Денис, 15.02.2023 16:08
    Как к этому шкафу крепится дверца арт.2CPX031795R9999
    И подойдёт ли она к этому шкафу?
    S
    Shop220:

    Добрый день, Денис.
    Эта рамка подойдет к выбранному Вами шкафу.
    Вам нужно не забыть приобрести еще и внутреннюю панель к рамке.

    В
    Данил, 08.04.2023 05:44
    Здравствуйте!
    Скажите, пожалуйста, что означает в характеристиках щита ABB, арт. UK630V3RU «количество модулей» 36+6 (3х12)модуля?
    Где в щите расположены отдельно стоящие 6 модуля??
    А также можно указать артикулы для заказа шинок N и PE
    S
    Shop220:

    Добрый день, Данил.
    В щите АВВ UK630V3RU размещены три рейки на каждую из которых можно разместить по 12 модулей оборудования.
    В случае необходимости, дополнительно, можно разместить по два модуля на рейку, выломав заглушки.
    Это сделать не сложно т.к. там присутствуют насечки. Тогда общее число модулей которое можно установить в щит увеличится до 42 модулей.
