Распределительный встраиваемый щит АББ UK650P4RU, 5 рядов, 60 модулей, IP30, с дверью и винтовыми клеммами N/PE
Описание

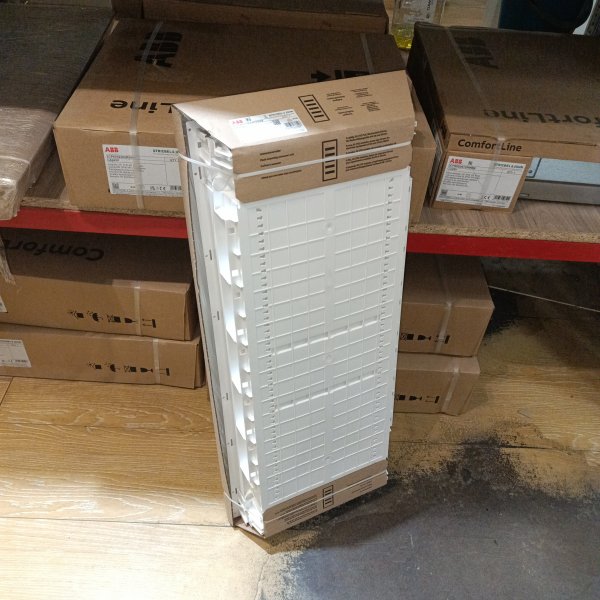

Распределительный встраиваемый щит АББ UK650P4RU, 5 рядов, 60 модулей, IP30, с дверью и винтовыми клеммами N/PE 2CPX077859R9999
Пространство для подключения кабелей было увеличено на 200% по сравнению с предыдущим поколением боксов UK500. Съёмный фланец с разметкой для ввода проводников и гребенка для их фиксации значительно упрощают процесс подключения к сети и нагрузкам. Шкафы можно устанавливать во все типы стен: как в сплошные, так и в полые (с помощью многоразового набора UZ91P4).
Особой изюминкой новой серии шкафов являются дизайнерские двери. В рамы таких дверей можно вставить свои фотографии, зеркало, декорированные под дерево или нержавеющую сталь панели, доску с канцелярскими кнопками для напоминаний, магнитные доски или светодиодную панель для обратной подсветки изображений.
- Номинальный ток In 63 A
- Соответствуют стандартам DIN EN 60670-24, DIN 43871
- Съемная металлическая рама с DIN-рейками
- Ударостойкость: IK07
- Линейка шкафов от 1 до 5 DIN-реек
- Возможен монтаж на стену с помощью специального комплекта
- Возможна установка в полые стены при помощи набора UZ91P4
- Основание:
- из твердого, ударопрочного, негорючего, с низким содержанием галогенов пластика
- с интегрированной гребенкой для крепления кабеля
- со съёмными фланцами
- комбинируемый - Возможность изменения открывания двери без инструмента
- Соединение оснований по горизонтали или вертикали
- Для установки в зданиях в соответствии со стандартом DIN 18015
- Винтовые клеммы N/PE входят в комплект поставки
- С кабельными держателями
- Пломбируемый пластрон с вырезами 45 мм для 12 -14 электрических аппаратов комплектуется поворотными (на 90°) запирающими винтами
- Набор маркировок
- Рама с дверью из листовой стали с возможностю выравнивания
- Цвет: Белый, RAL 9016
- Габаритные размеры: 872х383,5х97 мм
- Размер ниши в стене: 855х367х95 мм
- Размеры ниши для полой стены (гипсокартон): 828х340х88 мм
- Количество модулей: 60
- Cтепень защиты: IP30
- Клемник N/PE состоит из: ZK507, 2 x ZKS16B, ZKS11G, ZKS21G
Характеристики
| Бренд | ABB |
| Установка | Скрытая |
| Степень защиты IP | 30 |
| Материал корпуса | Пластик |
| Количество DIN-реек | 5 |
| Наличие клеммников | Да |
| Общее число модулей | 60 |
| Материал двери | Сталь |
Классификация ETIM
ETIMОбзор от AI
Шкаф внутреннего монтажа ABB на 60 модулей (5x12) автозажим N/PE UK650V3RU — это электрический щит для скрытой установки в стену, предназначенный для аккуратного и безопасного размещения модульных аппаратов защиты и управления в жилых, коммерческих и административных объектах. Конструкция рассчитана на сборку распределительных щитов с отдельными шинами нейтрали и заземления, обеспечивает удобный монтаж и упорядоченную разводку проводников.
Модель рассчитана на 60 модулей с компоновкой 5 рядов по 12 модулей, что подходит для квартирных и этажных щитов, небольших офисов, коттеджей, а также объектов с развитой групповой сетью (освещение, розетки, техника, климат, слаботочные системы через отдельные модули).
Наименование: Шкаф внутреннего монтажа ABB на 60М (5x12) автозажим N/PE UK650V3RU (электрический щит)
Бренд: ABB
Артикул производителя: 2CPX077859R9999
Серия/обозначение: UK650V3RU
- Квартирные распределительные щиты скрытого монтажа.
- Частные дома и коттеджи: распределение линий по группам, ввод УЗО/дифавтоматов, автоматики.
- Офисы, небольшие магазины, административные помещения.
- Локальные щиты для отдельных зон: кухня, мастерская, гараж, подсобные помещения.
- Щиты с большим количеством групп: освещение, розеточные линии, отдельные линии на варочную панель, бойлер, кондиционеры и т.д.
- Внутренний (встраиваемый) монтаж — корпус устанавливается в нишу, лицевая часть выглядит аккуратно и не выступает, что удобно для интерьеров и коридоров.
- Ёмкость 60 модулей (5x12) — позволяет собрать распределение с запасом под дополнительные линии, реле, таймеры, контакторы, ограничители перенапряжения и другие DIN-устройства.
- Шины N/PE с автозажимами — быстрое подключение нейтрали и заземления, удобная компоновка проводников в щите.
- Винтовые элементы крепления/соединения (по исполнению) — надёжная фиксация, привычный формат обслуживания и протяжки.
- Упорядоченная разводка — конструкция рассчитана на аккуратное размещение модулей и проводов, упрощает маркировку и последующее обслуживание.
- Качество ABB — решение для профессиональных сборок, рассчитанное на длительную эксплуатацию и стабильную работу в электроустановках.
- Тип изделия: электрический распределительный щит (шкаф)
- Монтаж: внутренний (скрытый), встраиваемый в стену
- Вместимость: 60 модулей
- Компоновка: 5 рядов по 12 модулей
- Шины: N/PE (нейтраль/заземление)
- Подключение N/PE: автозажим
- Исполнение: UK650V3RU
- Бренд: ABB
- Артикул производителя: 2CPX077859R9999
- Предназначен для установки модульных аппаратов стандартного форм-фактора на DIN-рейку.
- Подходит для сборки щитов с автоматическими выключателями, УЗО, дифавтоматами, реле контроля, таймерами, контакторами, ограничителями перенапряжения и другими DIN-модулями.
- Рекомендуется монтаж в подготовленную нишу с соблюдением требований ПУЭ и действующих норм по электроустановкам.
- Закладывайте запас 15–30% по модулям на будущие линии и дополнительное оборудование.
- Уточняйте количество и сечение подключаемых проводников для шин N/PE под вашу схему.
- При проектировании распределения учитывайте необходимость отдельных УЗО/дифзащиты на влажные зоны и мощные потребители.
Примечание: точные габариты, комплектация (дверца, рамка, число/тип шин, наличие аксессуаров) зависят от исполнения по артикулу. Если нужно, подготовлю карточку с таблицей параметров под ваш формат магазина.
Вопрос-ответ
Добрый день, Андрей.
Шкафы UK600 могут соединяться между собой по горизонтали и по вертикали.
Соединительный элемент не только обеспечивает возможность прокладки кабелей, но и гарантирует ровные зазоры между рамами дверей соединяемых шкафов.
Для этого используется аксессуар с артикулом 2CPX031408R9999.
Подойдёт ли кабель ввг нг 4*6, для силового подключения ж. дома 35квт ?
Спасибо!
Добрый день, Александр.
Для корректного расчёта сечения кабеля высокой мощности, с учётом параметров его прокладки, рекомендуем обратиться в специализированные проектные организации.
Первый вариант, как я понимаю, это более ранняя модель, но в чем именно отличие? Комплектация?
Добрый день, Александр.
Отличие в шинках, которыми они комплектуются.
В 2CPX077859R9999 - шинки с автозажимом а у 2CPX077844R9999 - винтовые.
