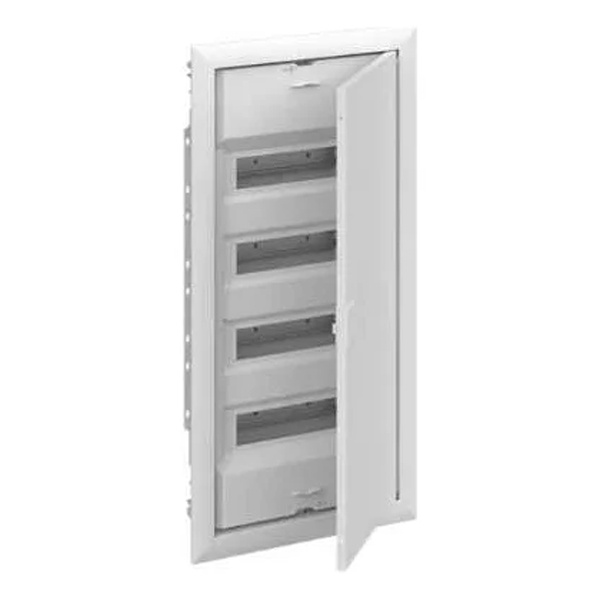

Распределительный встраиваемый щит АББ UK640P3RU, четырехрядный на 48 модулей, IP30, с дверью и винтовыми клеммами N/PE
Распределительный встраиваемый щит АББ UK640P3RU, четырехрядный на 48 модулей, IP30, с дверью и винтовыми клеммами N/PE 2CPX077843R9999
Пространство для подключения кабелей было увеличено на 200% по сравнению с предыдущим поколением боксов UK500. Съёмный фланец с разметкой для ввода проводников и гребенка для их фиксации значительно упрощают процесс подключения к сети и нагрузкам. Щиты можно устанавливать во все типы стен: как в сплошные, так и в полые (с помощью многоразового набора UZ91P4).
Особой изюминкой новой серии шкафов являются дизайнерские двери. В рамы таких дверей можно вставить свои фотографии, зеркало, декорированные под дерево или нержавеющую сталь панели, доску с канцелярскими кнопками для напоминаний, магнитные доски или светодиодную панель для обратной подсветки изображений.
- Номинальный ток In 63 A
- Соответствуют стандартам DIN EN 60670-24, DIN 43871
- Съемная металлическая рама с DIN-рейками
- Ударостойкость: IK07
- Линейка шкафов от 1 до 5 DIN-реек
- Возможен монтаж на стену с помощью специального комплекта
- Возможна установка в полые стены при помощи набора UZ91P4
- Основание:
- из твердого, ударопрочного, негорючего, с низким содержанием галогенов пластика
- с интегрированной гребенкой для крепления кабеля
- со съёмными фланцами
- комбинируемый - Возможность изменения открывания двери без инструмента
- Соединение оснований по горизонтали или вертикали
- Для установки в зданиях в соответствии со стандартом DIN 18015
- Винтовые клеммы N/PE входят в комплект поставки
- С кабельными держателями
- Пломбируемый пластрон с вырезами 45 мм для 12 -14 электрических аппаратов комплектуется поворотными (на 90°) запирающими винтами
- Набор маркировок
- Рама с дверью из листовой стали с возможностю выравнивания
- Цвет: Белый, RAL 9016
- Габаритные размеры: 747х383,5х97 мм
- Размер ниши в стене: 730х367х95 мм
- Размеры ниши для полой стены (гипсокартон): 703х340х88 мм
- Количество модулей: 48
- Cтепень защиты: IP30
- Клемник N/PE состоит из: ZK507, ZKS11B, ZKS16B, ZKS26G
ABB UK640V3RU — аккуратный щит внутреннего монтажа на 48 модулей, когда нужно собрать распределение по уму и не превращать нишу в стене в «клубок» из автоматов и проводов. Формат 4 ряда по 12 модулей дает нормальный запас по месту: и под ввод, и под группы, и под пару дополнительных аппаратов, если позже появятся новые линии.
В быту такой шкаф чаще всего ставят в квартире или доме под скрытую установку — в коридоре, кладовой, техпомещении, где щит хочется убрать заподлицо со стеной. В небольших коммерческих помещениях тоже встречается: офис, салон, мини-склад — везде, где нужна компактная и понятная группа автоматики и где важен аккуратный внешний вид без накладных коробов.
Ключевые характеристики по сути:
- внутренний (встраиваемый) монтаж;
- вместимость 48 модулей, компоновка 4x12;
- клеммы N/PE с винтовым зажимом (ноль и земля на отдельных шинах).
Практический момент, за который такие щиты ценят монтажники: 4 ряда по 12 — это удобно для логики схемы. Можно разнести вводную часть, УЗО/дифзащиту и группы по зонам, не пытаясь уместить все в два ряда. Винтовые шины N/PE хорошо заходят, когда кабелей много и нужно надежно зажать как одиночные жилы, так и аккуратно собранные группы проводников — главное не лениться протянуть зажимы с нормальным усилием и потом сделать контрольную протяжку.
По работе все просто: внутри вы собираете модульные аппараты (автоматы, УЗО, дифавтоматы, реле и т.п.), заводите питание и распределяете его по линиям. Нулевая и защитная жилы уходят на свои шины N и PE — так проще держать порядок и быстрее искать неисправности. Дальше уже «защита» зависит от установленной начинки: автомат отключит при перегрузке/коротком замыкании, УЗО/диф — при утечке, реле контроля — по своим условиям.
Почему берут UK640V3RU: когда нужен встраиваемый шкаф на 48 модулей без компромиссов по удобству компоновки. Четыре ряда дают свободу для аккуратной разводки, а наличие винтовых N/PE шин снимает вопрос с посадкой нулей и земли, особенно если линий много.
Рекомендации по применению: заранее прикиньте схему и оставьте небольшой запас модулей под расширение — практика показывает, что «еще одну линию» добавляют почти всегда. Нули от разных УЗО/дифов не смешивайте на одной шине, подпишите группы и провода сразу, а после первых недель эксплуатации (или после нагрузочных включений) сделайте контрольную протяжку клемм — это мелочь, которая часто экономит часы поиска «плавающих» контактов.
