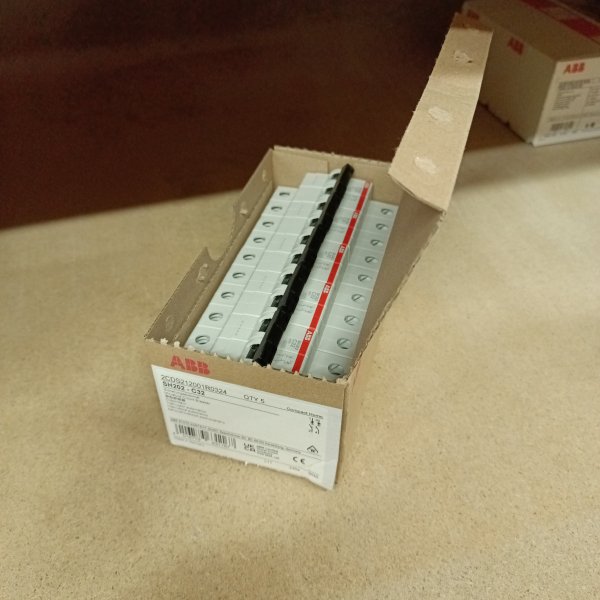

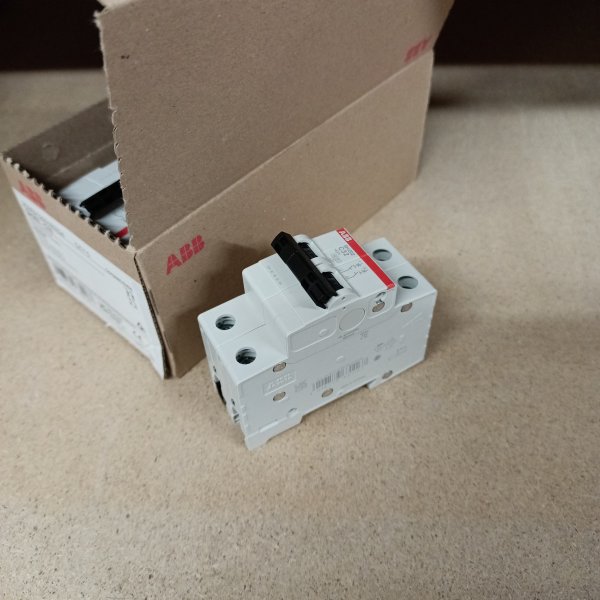

Автоматический выключатель ABB 2-полюсный SH202 C32 6кА (автомат электрический) 2CDS212001R0324

ABB SH202 C32 — это двухполюсный автомат на 32 А с характеристикой C, который обычно ставят там, где нужна нормальная рабочая «выносливость» и понятная защита без сюрпризов. По ощущениям в монтаже — классический модуль ABB: аккуратный, предсказуемый, с четким включением и отключением.

Чаще всего такой автомат берут для однофазных линий, где важно разрывать сразу и фазу, и ноль: ввод в квартиру или небольшой дом, отдельная линия на электроплиту/варочную панель, бойлер, кондиционер, мощные розеточные группы в мастерской. Двухполюсное отключение удобно и в щитах с «капризным» нулем или там, где есть риск перепутать группы — когда нужно, чтобы линия действительно обесточивалась целиком, а не только по фазе.

Ключевые характеристики по делу:

• 2 полюса — отключает одновременно фазу и нейтраль, что заметно упрощает обслуживание и повышает понятность схемы.
• Номинал 32 А — под линии с приличной нагрузкой, где 16 А уже тесно.
• Характеристика C — нормально переносит кратковременные пусковые токи (двигатели, компрессоры, блоки питания), не превращая щит в «мигалку».
• Отключающая способность 6 кА — типовое значение для жилых и небольших коммерческих щитов при нормальных условиях сети.
• Серия SH200 — стандартный модульный формат под DIN-рейку.

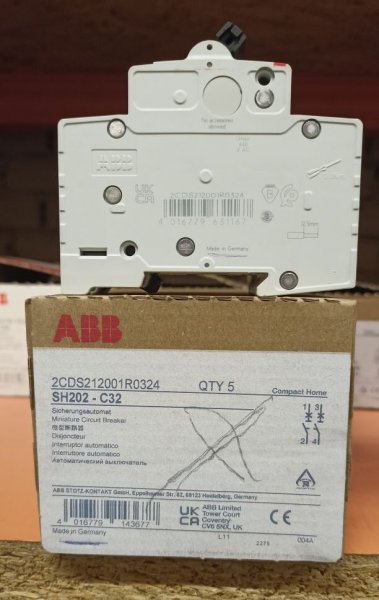

• Артикул ABB: 2CDS212001R0324 — пригодится, если подбираете точно в проект или под замену.

По конструкции это именно тот случай, когда «мелочи» экономят время на сборке. Корпус и рычаг сделаны так, что автомат удобно ставить и снимать на DIN-рейке, а клеммы нормально принимают провод без танцев с бубном. В реальной работе ценится еще и то, что включение/выключение ощущается четко: когда собираешь щит с десятком линий, хочется понимать рукой, что аппарат действительно переключился.

Что он защищает и как это происходит. От перегрузки SH202 отключается по тепловому расцепителю: если линия долго тянет ток выше своего расчета, автомат не «думает вечно», а отключит, пока проводка и клеммные соединения не начали перегреваться. Короткое замыкание ловит электромагнитный расцепитель — быстро и жестко, чтобы не дать дуге «гулять» по щиту. Характеристика C означает, что на короткий пусковой всплеск (например, при старте компрессора или трансформаторного БП) он реагирует спокойнее, чем тип B, но на реальное КЗ все равно отрабатывает мгновенно.

Почему его берут. Во-первых, за двухполюсное отключение: в быту это реально добавляет удобства и безопасности при обслуживании линии — отключили автомат и не гадаете, остался ли где-то «живой» ноль. Во-вторых, за понятное поведение на нагрузках: тип C обычно лучше подходит под современную технику с пусками и импульсными блоками питания. И еще момент из практики: когда аппарат рассчитан на нормальную отключающую способность, он не становится слабым звеном при аварии — а это важно, даже если КЗ случается редко.

Рекомендации по применению. Номинал 32 А имеет смысл ставить только под соответствующее сечение кабеля и реальную нагрузку — автомат не должен «лечить» тонкую проводку. Для людей, которые любят порядок в щите: подписывайте линию на автомате и не смешивайте на одном полюсе чужие нули — двухполюсник хорошо работает тогда, когда линия собрана аккуратно. И если выбираете автомат под двигатель, компрессор или мощный блок питания — тип C обычно уместнее, но при сложных пусках иногда требуется расчет по пусковым токам, чтобы не получить ложные отключения.
