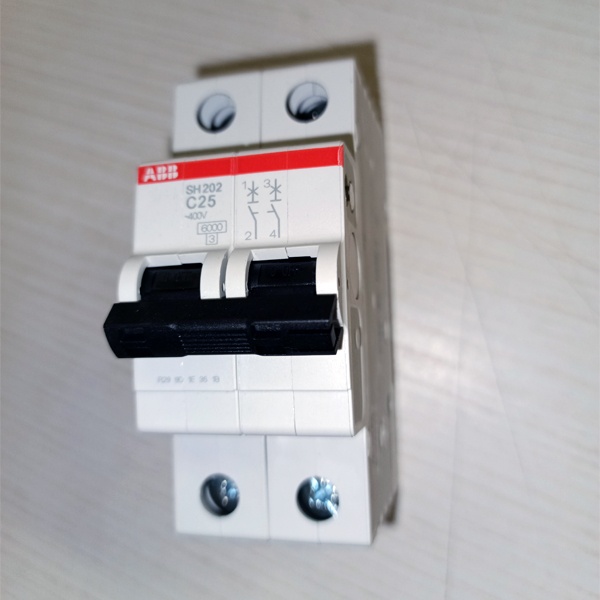

Модульный двухполюсный электрический автомат АББ с характеристикой С, номинальный ток 25 Ампер
Описание
Модульный двухполюсный электрический автомат АББ с характеристикой С, номинальный ток 25 Ампер 2CDS212001R0254
Токоограничивающее устройство серии SH202 от известной лидирующей компании ABB предназначено для управления нагрузкой, разъединения электрических цепей и их защиты от перегрузки и короткого замыкания. Такой прибор можно встретить в распределительных щитах многоквартирных или частных домов, а также в местах общественного назначения. Его основная функция состоит в обеспечении бесперебойной работы оборудования, находящегося под постоянной нагрузкой. Главным отличием автомата данной серии является усовершенствованная конструкция. У автомата два полюса с предельной отключающей возможностью в 6 килоампер. Он работает в сети переменного тока напряжением 230/400 Вольт и рассчитан на номинальную нагрузку тока 25 Ампер. Автомат обладает характеристикой типа C. Его корпус изготовлен из самозатухающего термостойкого полиэфира и усилен дополнительными заклепками для устранения эффекта расхождения корпуса. Управление осуществляется удобной рукояткой с двумя положениями: I/O (включено/отключено). Конструкция установочного зажима обеспечивает свободную установку выключателя на DIN-рейку. Механическая износостойкость составляет 20 тысяч циклов, коммутационная так же, хватает на 20 тысяч циклов. Выдерживает импульсное напряжение в 4000 Вольт. Параметры автомата: 36х85х69 мм.
Характеристики
| Бренд | ABB |
| Номинальный ток | 25 A |
| Количество полюсов | 2 |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 6 кА |
| Количество модулей | 2 |
Обзор от AI
Автоматический выключатель ABB 2-полюсный SH202 C25 6кА — модульный автомат для защиты электрических линий от перегрузки и короткого замыкания. Двухполюсное исполнение позволяет одновременно отключать два проводника (как правило, фазу и нейтраль), что удобно для однофазных цепей, где требуется полное обесточивание линии. Номинальный ток 25 А делает модель подходящей для групповых линий и отдельных потребителей со средними нагрузками.
Серия SH200 от ABB рассчитана на установку в распределительные щиты и предназначена для надежной работы в бытовых и коммерческих электроустановках. Характеристика отключения C обеспечивает устойчивость к кратковременным пусковым токам, что актуально для оборудования с электродвигателями и импульсными блоками питания.
Где используется
- квартирные и домовые распределительные щиты (групповые линии розеток и освещения);
- офисы, магазины, небольшие коммерческие помещения;
- линии питания кухонной техники и бытовых приборов с умеренными пусковыми токами;
- отдельные линии на кондиционеры, насосы, вентиляторы и другое оборудование, где требуется характеристика C;
- цепи, где важно одновременное отключение фазы и нейтрали (2-полюсное отключение).
Основные характеристики
- Тип изделия: автоматический выключатель (модульный)
- Бренд: ABB
- Серия: SH200 (модель SH202)
- Количество полюсов: 2
- Номинальный ток: 25 А
- Характеристика срабатывания: C
- Отключающая способность: 6 кА
- Монтаж: на DIN-рейку в распределительный щит
- Артикул производителя: 2CDS212001R0254
Особенности и преимущества
- Двухполюсное отключение: повышает удобство и безопасность обслуживания линии — отключаются оба проводника.
- Характеристика C: оптимальна для цепей с кратковременными пусковыми токами (двигатели, компрессоры, блоки питания), снижая риск ложных срабатываний.
- Надежная защита: автомат предназначен для защиты кабеля и подключенной линии от перегрузок и коротких замыканий.
- Исполнение для щитовой установки: модульный формат подходит для стандартных электрощитов и компоновок на DIN-рейке.
- Качество ABB: стабильная работа в типовых условиях эксплуатации бытовых и коммерческих объектов.
Рекомендации по выбору
- Номинал 25 А подбирают по расчетной нагрузке и, главное, по допустимому току кабеля линии.
- Характеристика C подходит для большинства бытовых и офисных нагрузок, особенно при наличии пусковых токов.
- Отключающая способность 6 кА — распространенный выбор для квартирных и многих коммерческих щитов; при высоких токах КЗ в точке установки параметры подбираются по расчету/измерениям.
- Для защиты человека от поражения током автомат не заменяет УЗО или дифавтомат — при необходимости их устанавливают дополнительно.
Важно
- Подключение и подбор защитной аппаратуры следует выполнять в соответствии с проектом и действующими нормами.
- Монтаж рекомендуется доверять квалифицированному электрику, с соблюдением требований безопасности и правильной затяжкой клемм.
