Name: Наконечник медный КВТ луженый ТМЛ 35-10-10 под кабель 35,0мм болт М10
Brand: КВТ
SKU: 40887
Price: 126.80 RUB
Availability: InStock

Артикул:

40887

Обзор от AI

Производитель: КВТ (KVT)

Максимальное сечение кабеля — 35 мм2

25 мм235 мм250 мм2 70 мм2 95 мм2

Медный кабельный концевой наконечник ТМЛ для кабеля сечением 35 мм2 под винт M10

Ключевые характеристики

Материал кабеляМедь

Минимальное сечение кабеля35 мм2

Диаметр отверстия наконечникаМ10

Тип разъемаТМЛ

Вид наконечникаКольцо

Максимальное сечение кабеля35 мм2

Все характеристики ›

Описание

Медный кабельный концевой наконечник ТМЛ для кабеля сечением 35 мм2 под винт M10 40887

Предназначены для оконцевания опрессовкой медных кабелей и проводов
Материал: электротехническая медь марки М2
Покрытие:
- тип ТМЛ — электролитическое лужение (климатическое исполнение: «Т2»)
- тип ТМ — без покрытия (климатическое исполнение: «УХЛЗ»)
Рабочее напряжение: до 35 кВ
«КВТ» — единственный завод в России, производящий полную линейку типоразмеров кабельных наконечников по ГОСТ 7386-80. 85 наименований в двух видах климатического исполнения
Высококачественное лужение с легирующими добавками висмута гарантирует надежную защиту контактных соединений от коррозии. Матовое олово-висмутовое лужение отличает продукцию «КВТ» от наконечников производителей из Юго-Восточной Азии с дешевым блестящим покрытием
Хвостовики наконечников по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных медных жил 2-го и 3-го классов гибкости рекомендован выбор размеров наконечников по специальной таблице Штампованная маркировка типоразмера и логотипа производителя на каждом наконечнике
Обязательное снятие фаски и галтовочная операция исключают наличие заусенцев и облегчают заведение кабельной жилы в наконечник
После штамповки наконечники подвергаются отжигу для повышения пластичности материала
Специальная серия высокоточных матриц для опрессовки наконечников и гильз по ГОСТ MW-образной формы. Матрицы совместимы с гидравлическими прессами «КВТ»
Технологическая оснастка и штампы для производства наконечников «КВТ» разрабатываются и изготавливаются в инструментальном цехе завода
Комплексное решение от производителя:
- 1) кабельные наконечники и гильзы
- 2) инструмент для опрессовки
- 3) высокоточные матрицы для опрессовки
- 4) рекомендации по технологии монтажа

Характеристики

Материал кабеля	Медь
Минимальное сечение кабеля	35 мм2
Диаметр отверстия наконечника	М10
Тип разъема	ТМЛ
Вид наконечника	Кольцо
Максимальное сечение кабеля	35 мм2
Бренд	КВТ

Классификация ETIM

ETIM

Номин. поперечное сечение35 мм²

Метрический размер болта (М..)10

Угол соединения180 град. (по горизонтали)

Форма фланцаКольцевая

Изолированн.Нет

МатериалМедь

Защитное покрытие поверхностиЛуженая оловом

Со смотровым (контрольным) отверстиемНет

Исполнение с узким фланцемНет

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Обзор от AI

✦ Обзор от AI

* AI может допускать ошибки. Проверяйте важную информацию.

Наконечник медный КВТ луженый ТМЛ 35-10-10 предназначен для оконцевания силовых медных проводников и подключения кабеля к клеммам и шинным выводам под болтовое соединение. Луженое покрытие повышает стойкость контактной части к окислению и коррозии, помогает сохранять стабильное сопротивление контакта и улучшает долговечность соединения в эксплуатации.

Изделие рассчитано на кабель сечением 35,0 мм2 и монтаж на болт M10. Применяется в силовых цепях, распределительных устройствах, шкафах управления, вводно-распределительных щитах и других узлах, где требуется надежное и технологичное болтовое подключение медного проводника.

Где используется

Сборка и обслуживание щитов: ВРУ, ГРЩ, ЩС, шкафы автоматики и управления
Подключение к клеммным блокам, шинопроводам, силовым шинам и аппаратам с болтовыми выводами
Промышленное и коммерческое электрооборудование, электромонтаж в зданиях
Цепи питания электродвигателей, насосов, вентиляции и прочих нагрузок

Основные характеристики

Наименование: Наконечник медный луженый ТМЛ 35-10-10
Бренд: КВТ
Артикул производителя: 40887
Тип: кабельный наконечник под опрессовку
Материал: медь
Покрытие: лужение
Сечение подключаемого проводника: 35,0 мм2
Крепеж: болт M10
Способ присоединения: болтовое соединение через отверстие в контактной лопатке
Совместимость: медные жилы (для алюминиевых проводников не предназначен)

Особенности и преимущества

Луженая поверхность снижает риск окисления и помогает сохранять качество контакта при длительной эксплуатации
Надежное болтовое крепление под M10 удобно для подключения к шинам и аппаратам с резьбовыми выводами
Предсказуемое качество соединения при корректной опрессовке подходящим инструментом и матрицами
Подходит для силовых линий, где важно минимизировать переходное сопротивление и нагрев контакта

Рекомендации по монтажу

Подберите наконечник строго по сечению жилы: для данного изделия 35,0 мм2
Снимайте изоляцию на длину, соответствующую глубине гильзы, не повреждая проволоки жилы
Опрессовку выполняйте инструментом, рассчитанным на нужный диапазон сечений, с применением подходящих матриц
После опрессовки проверьте качество обжима и отсутствие люфта, при необходимости защитите место соединения термоусадкой
При болтовом креплении обеспечьте чистоту контактных поверхностей и правильный момент затяжки крепежа

Комплектация

Наконечник медный луженый КВТ ТМЛ 35-10-10

Фото, видео и документы

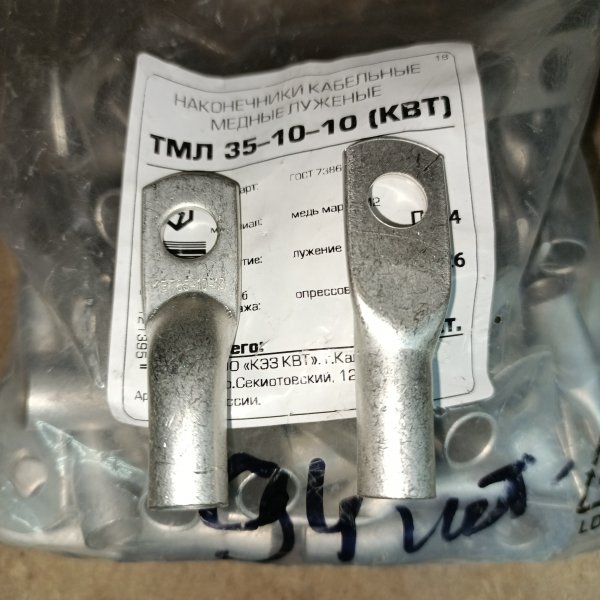

40887 Наконечник медный КВТ луженый ТМЛ 35-10-10 под кабель 35,0мм болт М10 фото 1
