Электрический распределительный шкаф АББ Мистраль накладной на 8 модулей открытой установки
Электрический распределительный шкаф АББ Мистраль накладной на 8 модулей открытой установки 1SPE007717F9971
Новейшая серия распределительных щитков Mistral 41 навесного монтажа даёт потребителям небывалую до сих пор свободу и гибкость в распределении электрической энергии в жилых зданиях. Данные изделия были разработаны с нуля, опираясь на богатейший опыт инженеров компании АВВ и наших партнеров. Широчайшая линейка оборудования от 4 до 72 модулей удовлетворит даже самых требовательных заказчиков. Мы предусмотрели возможность устанавливать в электрические боксы универсальные клеммные блоки и различные типы дверей. Оптимальная глубина шкафа позволит без труда разместить в нем стандартное оборудование. Экономия времени и удобство монтажа, элегантный внешний вид и технические инновации - всем этим Вы сможете воспользоваться, приобретая щиты для открытой проводки серии Mistral.
- Технические характеристики шкафов АВВ:
- серия - Mistral
- габариты (ШхВхГ) - 207х262х119 мм
- ёмкость (в модулях 18 мм) - 8
- тип - настенного монтажа
- степень защиты - IP41
| Бренд | ABB |
| Степень защиты IP | 41 |
| Количество DIN-реек | 1 |
| Наличие клеммников | Да |
| Общее число модулей | 8 |
| Материал корпуса | Пластик |
| Материал двери | Пластик |
| Установка | Открытая |
Малый распределительный щит/бокс EC000214

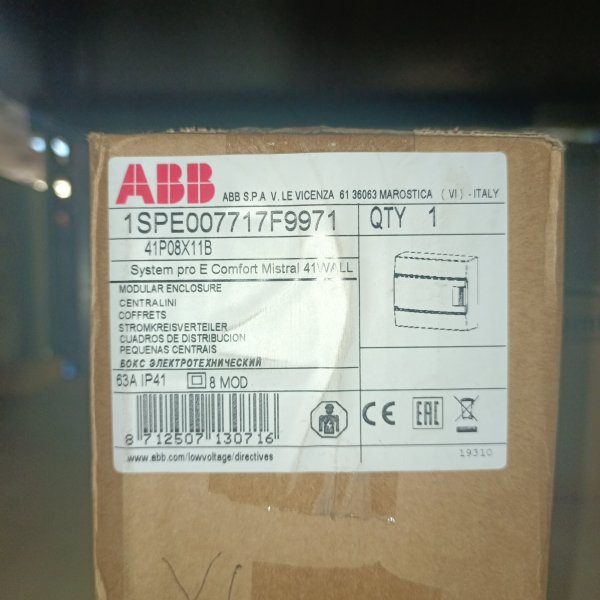

Бокс настенный Mistral41 8М непрозр. дверь (с клемм.) ABB 1SPE007717F9971
Бокс настенный Mistral41 8М непрозрачная дверь (с клемм)
Тип изделия: шкаф, щит, щиток, бокс, электрощит, электрощиток
Щиток Mistral41 на 8 модулей — это аккуратный настенный «дом» для пары автоматов, УЗО/дифавтомата и мелочей вроде клемм. Серия у ABB давно обкатана в быту: когда нужен нормальный пластиковый щит без лишних наворотов, но с понятной компоновкой и вменяемой сборкой.
Где применяется
Такой щит обычно ставят в квартире или частном доме под небольшую группу линий: кухня/санузел, отдельная линия на кондиционер, бойлер или тёплый пол, ввод на небольшую хозяйственную постройку. Подходит и для «второго щитка» — когда основной щит уже забит, а надо добавить пару защитных аппаратов ближе к нагрузке.
Ключевые характеристики
- настенный монтаж;
- 8 модулей (8М) под модульные аппараты;
- непрозрачная дверь — внутренности не на виду, смотрится спокойнее в жилом помещении;
- в комплекте предусмотрены клеммы (удобно для развода нулей/земли и аккуратной укладки проводов);
- серия: ABB Mistral41;
- товар: Щиток настенный ABB Mistral41 8М непрозрачная дверь, клеммы (1SLM004102A3102);
- артикул производителя: 1SPE007717F9971.
Практические особенности
Непрозрачная дверца выручает там, где щиток стоит на виду: меньше вопросов «что это за коробка», меньше соблазна лишний раз заглядывать внутрь. Формат на 8 модулей — самый ходовой для небольших задач: не приходится переплачивать за объём, который потом пустует, и при этом можно собрать схему без тесноты, если не пытаться впихнуть невпихуемое. Наличие клемм в комплекте экономит время на подборе мелочи и помогает собрать всё аккуратно, без скруток и «соплей».
Что защищает / как работает
Сам щиток ничего «не отключает» — он даёт безопасное место для модульной автоматики и разводки проводов. Защита по факту зависит от того, что вы поставите на DIN-рейку: автоматы защищают линию от перегрузки и короткого замыкания, УЗО/дифавтоматы — от утечки тока. Корпус закрывает токоведущие части и снижает риск случайного контакта, а дверца отделяет пользователя от аппаратов в повседневной эксплуатации.
Почему берут
Берут, когда нужен компактный, аккуратный щит под типовые бытовые линии, чтобы собрать всё по-человечески: с клеммами, нормальной раскладкой проводов и закрытой дверцей. 8 модулей — как раз тот размер, который часто «вписывается» в реальную схему без лишнего запаса.
Рекомендации по применению
Перед покупкой прикиньте состав аппаратов по модулям: вводной автомат, УЗО/диф и групповые автоматы быстро съедают место. Оставляйте небольшой запас под перспективу, если планируются новые линии. При монтаже не экономьте на маркировке проводов и укладке — в компактном щите это особенно влияет на удобство обслуживания. Подключение и ввод в эксплуатацию лучше доверить электрику: в распределительном щите мелочей не бывает.
