Электрический кабель ВВГ нг А LS 0,66 кВ негорючий с 5-ю медными жилами 4 мм2 ож (одножильные) в ПВХ изоляции
Описание
Электрический кабель ВВГ нг А LS 0,66 кВ негорючий с 5-ю медными жилами 4 мм2 ож (одножильные) в ПВХ изоляции ВВГнг(А)-LS 5x4
Применение кабеля ВВГнг-LS:
Кабели, не поддерживающие горение, с низким дымо- и газовыделением предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 Вольт и 1000 Вольт частоты 50 Гц.
Прокладывают ВВГнг-LS в сухих и влажных зданиях и сооружениях без ограничений разности уровней по трассе прокладки. Не рекомендуется прокладка кабеля в земле (траншеях).
Структура кабеля ВВГнг-LS:1. Токопроводящая жила - медная (ВВГнг-LS) или алюминиевая (АВВГнг-LS), однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция - из поливинилхлоридной композиции пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).
3. Скрутка - изолированные жилы двух-, трех-, четырехжильных кабелей скручены; двух- и трехжильные кабели имеют жилы одинакового сечения, четырехжильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).
4. Внутренняя экструдированная оболочка - накладывается по скрученным изолированным жилам из ПВХ композиции пониженной пожароопасности, которая заполняет промежутки между жилами. Толщина внутренней оболочки не менее 0,3 мм.
5. Наружная оболочка - из ПВХ композиции пониженной пожароопасности. Для кабелей с сечением круглых токопроводящих жил до 16 мм2 допускается наложение наружной оболочки с одновременным заполнением промежутков между жилами. В этом случае внутренняя экструдированная оболочка не накладывается.
Расшифровка маркировки ВВГнг(А)-LS:В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - без наружного покрова поверх оболочки.
Нг - изоляция и оболочка изготовлены из негорючего пластиката.
(А) - класс пожарной безопасности (не распространяет горение при прокладке в пучках) - ГОСТ Р МЭК 60332-3-22-2005.
LS - пониженное выделение дыма.
Технические характеристики:- напряжение: 660 Вольт и 1000 Вольт
- переменный ток (частота): 50 Герц
- длительно допустимая температура на токопроводящей жиле: +70°С
- дипозон рабочих температур: от -50 до +50°С
- относительная владность воздуха (при температуре до +35°С): до 98%
- монтаж: до -15°С
- минимальный радиус изгиба:
• для одножильных кабелей: 10 диаметров
• для многожильных кабелей: 7,5 диаметров
- срок службы (минимум): 30 лет
- расчетная масса: 316 кг/км
- внешний диаметр (660В): 12,2 мм
Характеристики
| Бренд | Конкорд |
| Маркировка кабеля | ВВГ |
| Количество жил | 5 |
| Сечение жилы | 4 мм2 |
| Тип исполнения внешней изоляции | LS - с низким газо-дымовыделением |
Обзор от AI
ВВГнг(А)-LS 5х4 от «Конкорд» — рабочий силовой кабель для стационарной проводки, когда нужно спокойно держать нагрузку и при этом соблюдать требования по пожарной безопасности. По опыту, именно сечением 4 мм² часто закрывают «силу» на розеточные группы, небольшие щиты и вводы в помещения, где лишний дым никому не нужен.
Его берут для прокладки внутри зданий: в квартирах и домах, в офисах, небольших цехах, на объектах с повышенными требованиями к нераспространению горения. Пять жил удобны, когда нужна трехфазная линия с рабочим нулем и защитным проводником — типовая история для питания оборудования, щитков, электроплит/варочных панелей на 3 фазы, вентиляции, насосов и прочих потребителей, где важна нормальная «земля».
По сути и без лишней лирики:
- Тип: ВВГнг(А)-LS — кабель с пониженным дымо- и газовыделением и с индексом «нг(А)» по нераспространению горения при групповой прокладке.
- Жилы: 5 медных жил.
- Сечение: 4 мм² на жилу.
- Форма: круглый.
- Норматив: ГОСТ 31996.
Практический плюс 5х4 в том, что он закрывает сразу «полный комплект» для трехфазной сети: L1/L2/L3 + N + PE. Не приходится городить отдельный проводник под заземление или экономить на нем. Круглая форма обычно удобнее при протяжке по трубе/гофре и при вводе в щит — кабель идет ровно, без «ломаных» изгибов, и аккуратнее укладывается в кабель-канале.
По защите все просто: индекс «нг(А)» говорит о том, что оболочка не поддерживает распространение горения при групповой прокладке, а «LS» — про сниженное выделение дыма и агрессивных газов при нагреве/тлении. Это не «магия», а реальная разница на объектах, где важно сохранить видимость и уменьшить коррозионное воздействие продуктов горения на оборудование и металл.
Почему его обычно берут: понятный ГОСТ, нормальная медь, востребованное сечение под силовые линии и удобная схема 3 фазы + ноль + земля в одном кабеле. Для монтажника это меньше стыков, для владельца — меньше поводов искать, где «пропала земля».
Рекомендации по применению: подбирайте автомат и способ прокладки не «по привычке», а по расчетной нагрузке и условиям монтажа — сечение 4 мм² дает хороший запас, но решает не только оно. При подключении обязательно разводите N и PE на свои шины, не объединяйте их «на месте», и соблюдайте аккуратную разделку: у ВВГ оболочка плотная, лучше не спешить, чтобы не надрезать изоляцию жил.

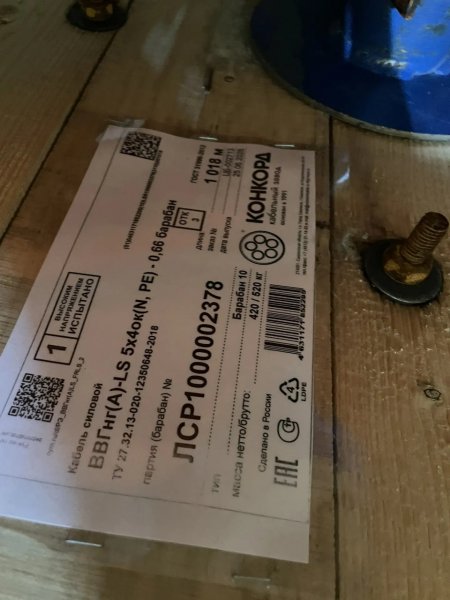

Фото, видео и документы
