Name: Кабель силовой Конкорд ВВГнг(А)-LS 3х4 медный круглый ГОСТ 31996
Brand: Конкорд
SKU: ВВГнг(А)-LS 3х4
Price: 212.87 RUB
Availability: InStock

ВВГнг(А)-LS 3х4 Кабель силовой Конкорд ВВГнг(А)-LS 3х4 медный круглый ГОСТ 31996

5,0 2 отзыва

Артикул:

ВВГнг(А)-LS 3х4

Обзор от AI

Производитель: Конкорд

Сечение жилы — 4 мм2

1,5 мм2 2,5 мм24 мм26 мм2 10 мм2

Электрический кабель ВВГ нг А LS 0,66 кВ негорючий с 3-мя медными жилами 4 мм2 ож (одножильные) в ПВХ изоляции

Ключевые характеристики

БрендКонкорд

Маркировка кабеляВВГ

Количество жил3

Сечение жилы4 мм2

Тип исполнения внешней изоляцииLS - с низким газо-дымовыделением

Все характеристики ›

Описание

Электрический кабель ВВГ нг А LS 0,66 кВ негорючий с 3-мя медными жилами 4 мм2 ож (одножильные) в ПВХ изоляции ВВГнг(А)-LS 3х4

Применение кабеля ВВГнг-LS:

Кабели, не распространяющие горение, с низким дымо- и газовыделением предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 Вольт и 1000 Вольт частоты 50 Гц.

Прокладывают ВВГнг-LS в сухих и влажных зданиях и сооружениях без ограничений разности уровней по трассе прокладки. Не рекомендуется прокладка кабеля в земле (траншеях).

Структура кабеля ВВГнг-LS:

1. Токопроводящая жила - медная (ВВГнг-LS) или алюминиевая (АВВГнг-LS), однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.

2. Изоляция - из поливинилхлоридной композиции пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).

3. Скрутка - изолированные жилы двух-, трех-, четырехжильных кабелей скручены; двух- и трехжильные кабели имеют жилы одинакового сечения, четырехжильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).

4. Внутренняя экструдированная оболочка - накладывается по скрученным изолированным жилам из ПВХ композиции пониженной пожароопасности, которая заполняет промежутки между жилами. Толщина внутренней оболочки не менее 0,3 мм.

5. Наружная оболочка - из ПВХ композиции пониженной пожароопасности. Для кабелей с сечением круглых токопроводящих жил до 16 мм² допускается наложение наружной оболочки с одновременным заполнением промежутков между жилами. В этом случае внутренняя экструдированная оболочка не накладывается.

Расшифровка маркировки ВВГнг(А)-LS:

В - изоляция из ПВХ пластиката.

В - оболочка из ПВХ пластиката.

Г - без наружного покрова поверх оболочки.

Нг - изоляция и оболочка изготовлены из негорючего пластиката.

(А) - класс пожарной безопасности (не распространяет горение при прокладке в пучках) - ГОСТ Р МЭК 60332-3-22-2005.

LS - пониженное выделение дыма.

Технические характеристики:

- напряжение: 660 Вольт и 1000 Вольт

- переменный ток (частота): 50 Герц

- длительно допустимая температура на токопроводящей жиле: +70°С

- дипозон рабочих температур: от -50 до +50°С

- относительная владность воздуха (при температуре до +35°С): до 98%

- монтаж: до -15°С

- минимальный радиус изгиба:

• для одножильных кабелей: 10 диаметров

• для многожильных кабелей: 7,5 диаметров

- срок службы (минимум): 30 лет

- расчетная масса: 219 кг/км

- внешний диаметр (660В): 10,0 мм

Характеристики

Бренд	Конкорд
Маркировка кабеля	ВВГ
Количество жил	3
Сечение жилы	4 мм2
Тип исполнения внешней изоляции	LS - с низким газо-дымовыделением

Обзор от AI

✦ Обзор от AI

* AI может допускать ошибки. Проверяйте важную информацию.

ВВГнг(А)-LS 3х4 от Конкорд — рабочая «лошадка» для силовых линий, когда нужна нормальная медь и спокойное поведение кабеля при монтаже. Это круглый кабель по ГОСТ 31996, поэтому по геометрии и базовым параметрам он обычно предсказуем: что заложили в проект, то и получаете на объекте.

Чаще всего такой кабель ставят на вводы и распределение внутри зданий: от щита до групп, на линии к мощным потребителям, на участки, где важно иметь запас по току и не ловить лишние потери на длине. Подходит для прокладки в помещениях и по трассам, где требуется кабель с пониженным дымо- и газовыделением — например, в коридорах, офисных зонах, небольших производственных помещениях. Три жилы по 4 мм² удобны, когда нужна однофазная линия с PE или трёхфазная без нуля — схему выбирают по задаче.

Ключевые характеристики:

марка: ВВГнг(А)-LS
производитель: Конкорд
исполнение: круглый
жилы: 3
сечение жил: 4 мм²
материал жил: медь
норматив: ГОСТ 31996
артикул производителя: ВВГнг(А)-LS 3х4

По ощущениям в работе это типичный «правильный» ВВГ: тянется и укладывается без сюрпризов, если не перегибать и не пытаться протащить через слишком тесные повороты. Круглая форма помогает аккуратно заводить кабель в гофру, трубу и кабель-канал — меньше перекосов, проще держать радиус и делать нормальные заходы в щит.

Что касается индексов: «нг(А)» говорит о том, что кабель не поддерживает горение при групповой прокладке по категории А, а «LS» — что при нагреве и возможном возгорании он даёт меньше дыма и коррозионно-активных газов по сравнению с обычными ПВХ-исполнениями. На практике это про видимость при эвакуации и меньший ущерб оборудованию/металлу от едких продуктов горения. Важно понимать: это не «негорючий вообще», а кабель с ограничением распространения пламени и сниженным дымом.

Почему берут именно 3х4: сечение 4 мм² часто выбирают, когда 2,5 мм² уже на грани по нагрузке или длине линии, а переходить на 6 мм² не хочется из-за габарита и цены. Плюс три жилы закрывают много типовых схем: питание оборудования, линии на щиты, отдельные группы с защитным проводником.

Рекомендации по применению: подбирайте автомат и способ прокладки по реальной нагрузке и условиям охлаждения (в пучке и в трубе допустимые токи будут ниже). Закладывайте адекватный запас по длине на разделку в щите, не режьте «впритык». При протяжке используйте нормальные протяжки/смазку и соблюдайте разумный радиус изгиба — так изоляция и оболочка остаются целыми, а линия потом не «стреляет» на испытаниях и в эксплуатации.

Фото, видео и документы

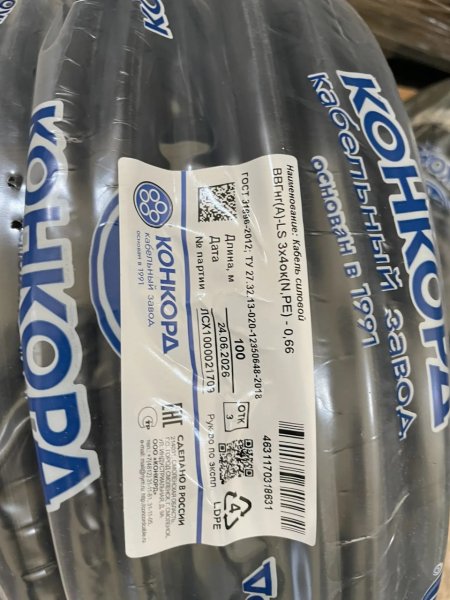

ВВГнг(А)-LS 3х4 Кабель силовой Конкорд ВВГнг(А)-LS 3х4 медный круглый ГОСТ 31996 фото 1

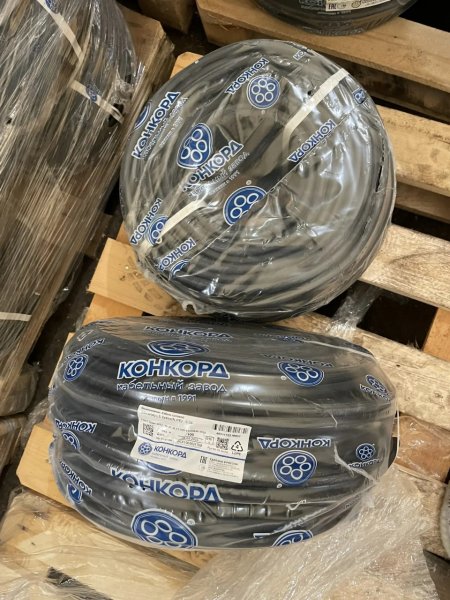

ВВГнг(А)-LS 3х4 Кабель силовой Конкорд ВВГнг(А)-LS 3х4 медный круглый ГОСТ 31996 фото 2

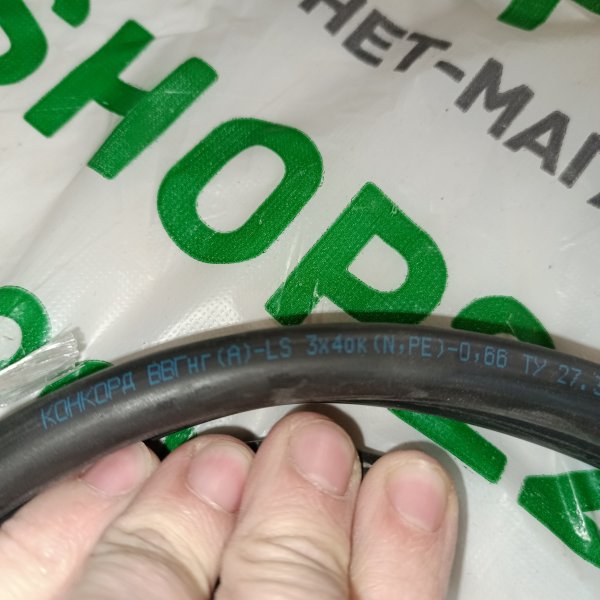

ВВГнг(А)-LS 3х4 Кабель силовой Конкорд ВВГнг(А)-LS 3х4 медный круглый ГОСТ 31996 фото 3
