ВВГ-Пнг(А)-LS 3х1,5 Кабель силовой ВВГ-Пнг(А)-LS 3х1,5 медный плоский ГОСТ 31996

5,0 1 отзыв

Артикул:

ВВГ-Пнг(А)-LS 3х1,5

Обзор от AI

Производитель: Кабельный завод

Сечение жилы — 1,5 мм2

1,5 мм22,5 мм2

Электрический кабель ВВГ П нг А LS 0,66 кВ негорючий с 3-мя медными жилами 1,5 мм2 ож (одножильные) в ПВХ изоляции

Ключевые характеристики

БрендКабельный завод

Маркировка кабеляВВГ

Количество жил3

Сечение жилы1,5 мм2

Тип исполнения внешней изоляцииLS - с низким газо-дымовыделением

КонструкцияПлоский

Все характеристики ›

Описание

Электрический кабель ВВГ П нг А LS 0,66 кВ негорючий с 3-мя медными жилами 1,5 мм2 ож (одножильные) в ПВХ изоляции ВВГ-Пнг(А)-LS 3х1,5

Кабели, не распространяющие горение, с низким дымо- и газовыделением предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц. Кабели изготавливаются для общепромышленного применения и атомных станций при поставках на внутренний рынок и на экспорт.

Кабели ВВГнг-LS 3х1,5 мм² предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах атомных станций классов 2, 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97).

Кабели ВВГнг-LS 3х1,5 мм² не распространяют горение при прокладке в пучках.

Структура кабеля ВВГнг-LS:

1. Токопроводящая жила - медная (ВВГнг-LS), однопроволочная или многопроволочная, круглой формы, 1 или 2 класса по ГОСТ 22483.

2. Изоляция - из поливинилхлоридной композиции пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки). Толщина изоляции представлена в Приложении.

3. Скрутка - изолированные жилы двух-, трех-, четырехжильных кабелей скручены; двух- и трехжильные кабели имеют жилы одинакового сечения, четырехжильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую). Номинальные сечения нулевых жил (меньшего сечения) и жил заземления соответствуют указанным в Приложении.

4. Внутренняя экструдированная оболочка - накладывается по скрученным изолированным жилам из ПВХ композиции пониженной пожароопасности, которая заполняет промежутки между жилами. Толщина внутренней оболочки не менее 0,3 мм.

5. Наружная оболочка - из ПВХ композиции пониженной пожароопасности. Для кабелей с сечением круглых токопроводящих жил до 16 мм2 допускается наложение наружной оболочки с одновременным заполнением промежутков между жилами. В этом случае внутренняя экструдированная оболочка не накладывается. Толщина оболочки представлена в Приложении.

Технические характеристики кабеля ВВГнг-LS:

- Вид климатического исполнения кабелей УХЛ и Т, категория размещения 5 по ГОСТ 15150-69

- Диапазон температур эксплуатации: от -50°С до +50°С

- Относительная влажность воздуха при температуре до +35°С: до 98%

- Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С

- Минимальный радиус изгиба при прокладке:

кабелей одножильных - 10 наружных диаметров,

кабелей многожильных - 7.5 наружных диаметров.

- Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С

- Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при к.з.: + 400°С

- Строительная длина кабелей для сечений основных жил:

от 1,5 до 16 мм² - 450 м

от 25 до 70 мм² - 300 м

от 95 мм² и выше - 200 м

- Гарантийный срок эксплуатации: 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления)

- Срок службы: 30 лет

Характеристики

Бренд	Кабельный завод
Маркировка кабеля	ВВГ
Количество жил	3
Сечение жилы	1,5 мм2
Тип исполнения внешней изоляции	LS - с низким газо-дымовыделением
Конструкция	Плоский

Обзор от AI

✦ Обзор от AI

* AI может допускать ошибки. Проверяйте важную информацию.

Кабель силовой ВВГ-Пнг(А)-LS 3х1,5 медный плоский ГОСТ 31996

Артикул производителя: ВВГ-Пнг(А)-LS 3х1,5
Бренд: Кабельный завод

Кабель силовой ВВГ-Пнг(А)-LS 3х1,5 предназначен для передачи и распределения электроэнергии в стационарных установках. Три медные жилы сечением 1,5 мм² обеспечивают надежное электроснабжение бытовых и промышленных потребителей при номинальном напряжении до 0,66/1 кВ. Плоская конструкция облегчает укладку кабеля в штробы, гофротрубу, кабель-каналы и под отделочные материалы.

Оболочка с индексами Пнг(А)-LS не распространяет горение при групповой прокладке, обладает пониженным дымо- и газовыделением. Изоляция и оболочка из ПВХ-пластиката выдерживают типовые условия эксплуатации в жилых и общественных зданиях, на промышленных объектах и в подсобных помещениях. Кабель соответствует требованиям ГОСТ 31996, что гарантирует стабильные электрические и механические характеристики по всей длине.

Область применения

Питание розеточных групп и освещения в квартирах, частных домах и коттеджах.
Электропроводка в офисных и административных зданиях.
Прокладка в производственных и складских помещениях.
Монтаж электрических линий внутри стен, перегородок, потолков и полов.
Укладка в гофрированные трубы, кабель-каналы, короба и лотки.
Использование в сухих и влажных помещениях при условии соблюдения требований по монтажу и защите от механических повреждений.

Кабель применяется в сетях переменного тока частотой 50 Гц для стационарной прокладки, в том числе в системах электроснабжения жилых и общественных зданий, где предъявляются повышенные требования к пожарной безопасности и уровню дымовыделения.

Основные характеристики

Тип кабеля: силовой, с медными жилами.
Марка: ВВГ-Пнг(А)-LS.
Конструкция: плоский кабель.
Количество жил: 3.
Материал жил: медь, однопроволочные (монолитные).
Номинальное сечение жил: 1,5 мм².
Номинальное напряжение: до 0,66/1 кВ (0,66 кВ при эксплуатации, 1 кВ – максимально допустимое).
Рабочая частота: 50 Гц.
Стандарт: ГОСТ 31996.
Класс пожарной безопасности: Пнг(А)-LS – нераспространяющий горение, с пониженным дымо- и газовыделением.
Диапазон рабочих температур: в соответствии с требованиями ГОСТ (как правило, от -50 °C до +50 °C для стационарной прокладки).
Температура монтажа: не ниже -15 °C при соблюдении рекомендаций по прокладке.
Допустимая длительная температура нагрева жил: до +70 °C.
Кратковременный нагрев жил при перегрузках и КЗ: до +160 °C (по требованиям стандарта).
Минимальный радиус изгиба: не менее 10 диаметров кабеля.
Тип изоляции: поливинилхлоридный пластикат (ПВХ).
Тип оболочки: поливинилхлоридная оболочка пониженной горючести и дымовыделения.

Приведенные характеристики носят справочный характер. Точные параметры кабеля уточняются по технической документации производителя и актуальному ГОСТ.

Конструкция кабеля

Жила: медная, круглая, однопроволочная.
Количество жил: 3 (как правило, фаза, ноль, защитный проводник при соответствующей расцветке изоляции).
Изоляция жил: ПВХ-пластикат с цветовой маркировкой.
Форма: плоская, жилы расположены в одной плоскости.
Оболочка: ПВХ-пластикат с пониженной горючестью и пониженным дымовыделением (LS).
Маркировка: нанесение на оболочку с указанием типа, сечения и дополнительных обозначений.

Плоская конструкция облегчает монтаж кабеля вдоль стен и потолков, а также делает его удобным для укладки под отделочные материалы и в узкие каналы.

Особенности и преимущества

Соответствие ГОСТ 31996 гарантирует стабильное качество и эксплуатационную надежность.
Медные жилы отличаются хорошей проводимостью и механической прочностью, обеспечивая небольшой падение напряжения и длительный срок службы.
Класс Пнг(А)-LS: кабель не распространяет горение при групповой прокладке и снижает задымленность при возможном пожаре.
Пониженное дымо- и газовыделение повышает безопасность для людей и оборудования в случае возгорания.
Плоская форма упрощает укладку и позволяет экономнее использовать пространство в штробах, каналах и коробах.
Удобен для монтажа в жилых и общественных зданиях, включая скрытую и открытую проводку.
Подходит для применения в большинстве стандартных климатических условий внутри помещений.

Рекомендации по монтажу и эксплуатации

Прокладывать кабель в соответствии с требованиями ПУЭ, СНиП и действующих нормативных документов.
При скрытой проводке использовать защитные трубки, гофру или кабель-каналы при необходимости дополнительной механической защиты.
Избегать перегиба кабеля с радиусом меньше допустимого.
Не допускать длительной работы кабеля с токами выше номинально допустимых для данного сечения.
Соединения и ответвления выполнять в распределительных коробках и клеммных соединениях, рассчитанных на соответствующее сечение жил.
При монтаже соблюдать температурные ограничения и не подвергать кабель чрезмерным растягивающим нагрузкам.

Соблюдение рекомендаций по монтажу и условиям эксплуатации обеспечивает длительный срок службы и безопасную работу кабеля силового ВВГ-Пнг(А)-LS 3х1,5.

Фото, видео и документы

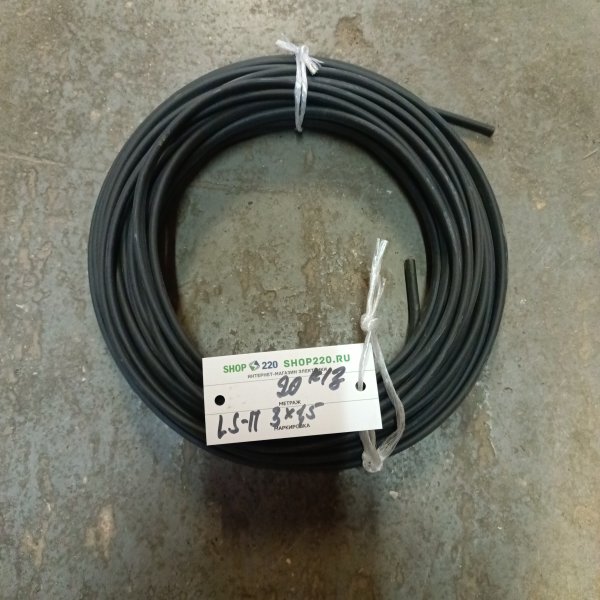

ВВГ-Пнг(А)-LS 3х1,5 Кабель силовой ВВГ-Пнг(А)-LS 3х1,5 медный плоский ГОСТ 31996 фото 1

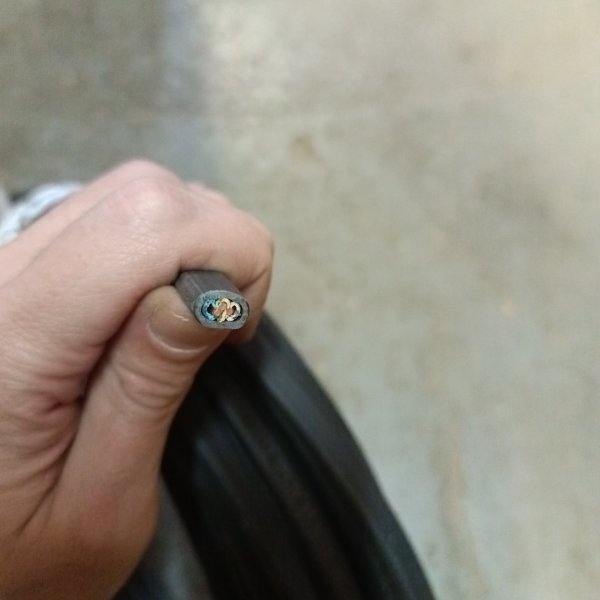

ВВГ-Пнг(А)-LS 3х1,5 Кабель силовой ВВГ-Пнг(А)-LS 3х1,5 медный плоский ГОСТ 31996 фото 2
