Кабельный наконечник под опрессовку для герметичного оконцевания многожильных проводов
Описание

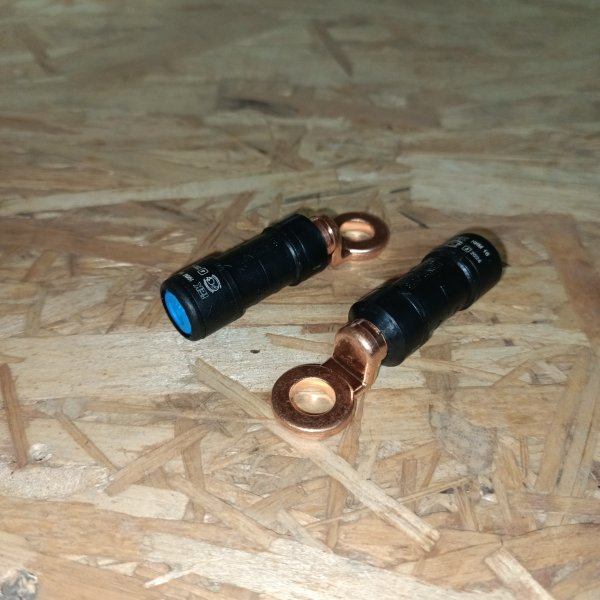

Кабельный наконечник под опрессовку для герметичного оконцевания многожильных проводов UZA-25-D16
Применяется в работе с алюминивыми и медными проводами. Каждому сечению соответствует определенный цвет герметизирующего кольца. Материалом изоляции служит полимер, обеспечивающий защиту к ультрафиолету и погодным условиям.
Благодаря содержанию контактной смазки внутри полости алюминевой части, предохраняет поверхность металла от окисления, снижает контактное сопротивление что приводит к значительному снижению потерь электроэнергии.
Конструкция изделия позволяет обеспечить герметичность 6 кВ частотой 50 Гц в течение 1 минуты на глубине 1 метр.
- Диапазон рабочих температур: от -60 до +80 °C
- Напряжение: 1000 В
- Диапазон сечений: 16 мм2
Характеристики
| Максимальное сечение кабеля | 16 мм2 |
| Материал кабеля | Алюминий |
| Диаметр отверстия наконечника | М10 |
| Минимальное сечение кабеля | 16 мм2 |
| Тип разъема | НИМ |
| Изоляция | Да |
| Вид наконечника | Кольцо |
| Бренд | IEK |
Классификация ETIM
ETIMОбзор от AI
Если нужно аккуратно и надежно подключить СИП без лишних «самоделок» с изолентой, выручает изолированный наконечник НИМ 16 (CPTAU 16) от IEK. Это та мелочь в сборке, которая сильно влияет на итог: контакт получается предсказуемым, а место соединения — закрытым и более спокойным к погоде и влаге.
Чаще всего такие наконечники ставят при вводе СИП в щит, на опоре или при переходе на клеммы и аппаратуру, где нужен оконцеватель под болтовое/клеммное соединение. По факту — везде, где многопроволочная алюминиевая жила СИП должна нормально «сесть» под зажим и не расползаться, а сам узел хочется сделать опрятным и защищенным от внешней среды.
Что важно по характеристикам:
- модель: НИМ 16 (CPTAU 16);
- тип: изолированный наконечник для СИП;
- исполнение: герметичное;
- бренд: IEK;
- артикул производителя: UZA-25-D16.
Практический смысл изоляции и герметичного исполнения простой: меньше риска, что в месте оконцевания начнется окисление или попадет влага, и меньше шансов получить «случайное» касание токоведущей части при монтаже и обслуживании. Когда таких соединений в щите или на вводе несколько, аккуратная оконцовка еще и здорово экономит время: провод проще уложить, проще подписать линию, проще контролировать затяжку и состояние контакта.
Работает это как нормальная оконцовка: жила СИП формируется в наконечнике, и дальше уже наконечник прижимается в клемме или под болтом. За счет этого при затяжке не режутся отдельные проволоки/сектора, контакт получается более равномерным, а переходное сопротивление — стабильнее, если все сделано по уму и с правильным инструментом.
Почему берут именно такой вариант: он снимает типовые проблемы СИП на вводах — «лохматую» жилу, неаккуратное оголение и капризный контакт в клемме. Плюс герметичность в реальных уличных условиях обычно важнее, чем кажется на столе в мастерской.
Рекомендации по применению: подбирайте наконечник строго под сечение (здесь — 16) и используйте подходящий пресс-инструмент, а не пассатижи. Перед монтажом проверьте, чтобы зажим/клемма рассчитаны на такой тип оконцовки, и после первой протяжки имеет смысл сделать контроль затяжки по регламенту — как и на любом вводе с СИП.
